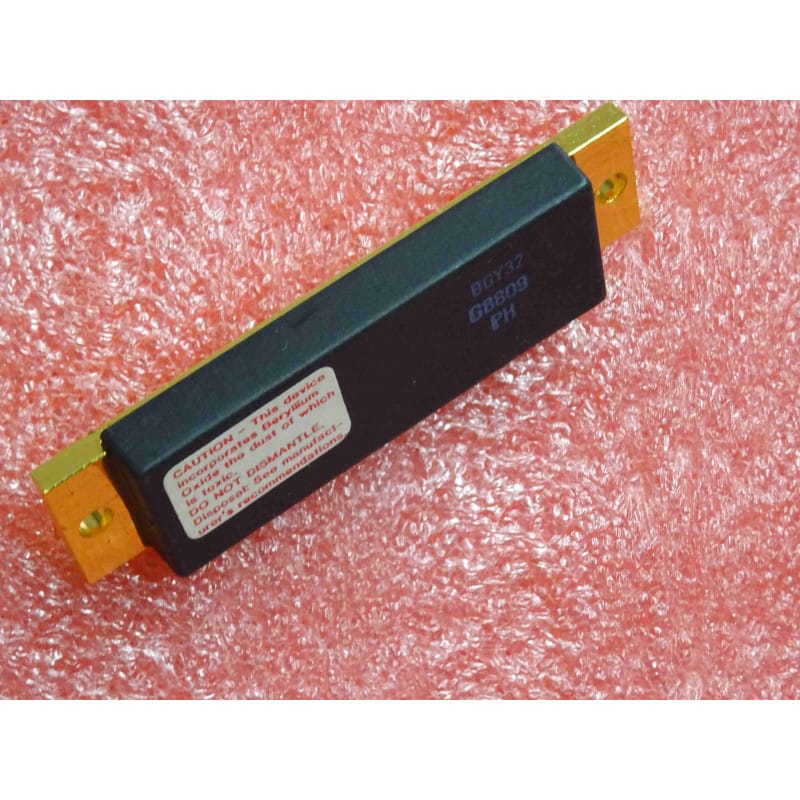

Le BGY32 (fabriqué par la marque historique Philips, aujourd'hui NXP) est un module amplificateur de puissance RF hybride d'époque, conçu spécifiquement pour les applications de transmission radio professionnelles en bande VHF. Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), ce module se présente sous la forme d'un boîtier encapsulé avec une semelle métallique de fixation robuste permettant un montage direct sur dissipateur thermique.
Ce module est optimisé pour fonctionner dans la gamme de fréquences de 68 à 88 MHz et peut délivrer une puissance de sortie minimale de 18 Watts dans une charge de 50 Ohms lorsqu'il est alimenté sous une tension standard de 12,5V ou 13,5V. Conçu principalement pour un fonctionnement en mode CW (onde entretenue) ou FM, il intègre en interne l'adaptation d'impédance d'entrée et de sortie ainsi que les transistors de puissance RF bipolaires montés sur un substrat céramique d'oxyde de béryllium (BeO), garantissant d'excellentes performances thermiques et électriques. On le retrouve au cœur des émetteurs radio mobiles VHF, des stations de base d'époque et des équipements de radiotéléphonie professionnelle des années 80 et 90.
Amplification de Puissance Robuste (18W) : Fournit une puissance d'émission stable de 18 Watts pour un signal d'entrée RF de très faible niveau (généralement moins de 150 mW).
Large Plage VHF (68 à 88 MHz) : Idéal pour couvrir la bande de radiocommunication privée (PMR) et industrielle d'époque.
Intégration d'Impédance 50 Ohms : Simplifie drastiquement le schéma de la carte en éliminant les réseaux d'accord d'impédance externes complexes en entrée et en sortie.
Le diagnostic classique "Chute soudaine de la puissance d'émission, échauffement excessif ou destruction du module" :
Absence complète de puissance RF en sortie (0 Watt) : Si la consommation en courant de l'émetteur reste basse à l'allumage et que la puissance RF de sortie est inexistante malgré un signal d'attaque correct en entrée, l'un des étages internes du BGY32 a lâché. Mesurez la présence de la tension d'alimentation principale sur les broches VCC1 et VCC2. Si la tension est stable mais que le courant ne grimpe pas en présence de l'excitation RF, le premier transistor d'attaque ou le transistor de puissance final interne est coupé. Le remplacement par ce module NOS résout le problème.
Le piège du Taux d'Onde Stationnaire (ROS / VSWR) élevé : Les transistors RF bipolaires d'ancienne génération intégrés dans les modules hybrides détestent travailler sur une antenne mal accordée ou sans charge. Ne faites jamais fonctionner le BGY32 sans y connecter une charge fictive de 50 Ohms ou une antenne parfaitement accordée. Un ROS élevé renvoie l'énergie RF vers le module, ce qui provoque une surchauffe locale immédiate et détruit le transistor de sortie par claquage de jonction.
Vérification de la puissance d'attaque (Drive Power) : Le BGY32 exige un niveau d'excitation RF très précis en entrée pour atteindre ses 18 Watts nominaux. Si la puissance d'attaque d'entrée est trop élevée (surmodulation / overdrive), l'étage d'entrée du module va saturer et griller instantanément. Vérifiez la conformité de votre oscillateur/pilote avant de brancher le nouveau module.
Précautions d'installation et de montage thermique :
La dissipation thermique est critique : La semelle métallique du BGY32 doit être impérativement fixée sur un radiateur en aluminium de dimension suffisante pour dissiper les calories générées lors de l'émission.
Application de la graisse thermique : Avant le montage, nettoyez parfaitement la surface du radiateur d'origine à l'alcool isopropylique pour retirer les vieux résidus secs. Appliquez une couche très fine et uniforme de graisse thermique silicone sous la semelle métallique du BGY32. Vissez le module fermement sur le dissipateur avant de procéder à la soudure de ses pattes sur le circuit imprimé. Cela évite d'appliquer une contrainte mécanique destructrice sur les broches lors du serrage.
Technique de soudure : Utilisez un fer de puissance moyenne réglé à 320°C maximum. Soudez les broches rapidement (moins de 3 secondes par patte) et nettoyez soigneusement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux conducteur.
