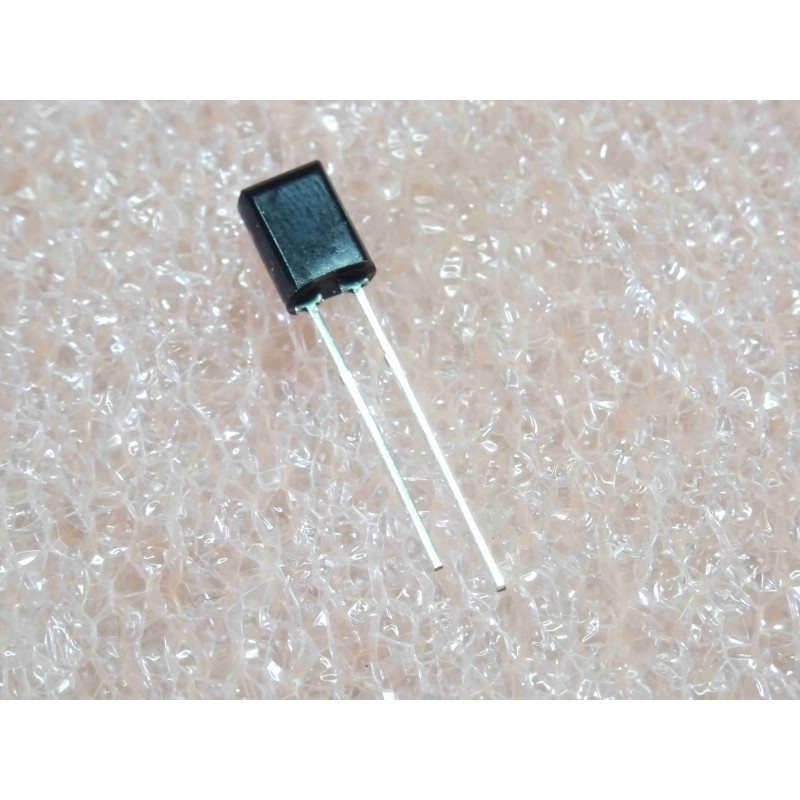

La BPW50 (conçue par Telefunken / Zetex / Vishay) est une photodiode PIN au silicium plane à très haute vitesse et grande sensibilité, dotée d'une surface sensible active de 5,0 mm². Équipée d'une lentille en plastique transparent avec filtre optique plat pour l'infrarouge proche, elle offre un pic de sensibilité à 925 nm (ou 900-950 nm) et un temps de réponse ultra-court (quelques nanosecondes), idéal pour la détection optique rapide, les télécommandes haute fréquence et les barrières photoélectriques.
Surface Active Importante (5 mm²) : Offre un excellent rendement de captation optique, maximisant la portée et la sensibilité du récepteur.
Réponse Rapide en Mode PIN : Idéale pour les signaux modulés à haute fréquence (jusqu'à plusieurs dizaines de mégahertz) en mode photoconducteur (polarisé en inverse).
Filtre Optique Infrarouge : Atténue la lumière ambiante visible (lampes d'éclairage, soleil) pour limiter la saturation et le bruit de fond.
Large Angle de Réception (130°) : Tolérance élevée sur l'alignement mécanique émetteur / récepteur.
Brochage (2 broches traversantes) :
Anode (+) : Broche repérée / patte longue
Cathode (-) : Broche opposée (face repérée sur boîtier)
Mode Photovoltaïque (Sans polarisation externe - faible bruit) :
Raccordement direct entre l'entrée inverseuse (-) et la masse d'un amplificateur opérationnel avec une résistance de contre-réaction (montage transimpédance).
Mode Photoconducteur (Polarisation inverse - haute vitesse) :
Cathode reliée au rail positif (+5 V à +12 V DC).
Anode reliée à la masse à travers une résistance de mesure (ex. 10 kOhms à 100 kOhms).
Récupération de la tension modulée aux bornes de la résistance (ou via condensateur de liaison).
Équivalences & Références Proches :
BPW34 / BPW34S (Vishay / Osram).
BPW21 / BPW24 (versions boîtier métallique TO-5/TO-18).
BPV10 / BPV22 (Vishay).
Optoélectronique / Zetex - Telefunken BPW50 / Photodiode PIN IR 5 mm² / Pic 925 nm / Grande sensibilité.
