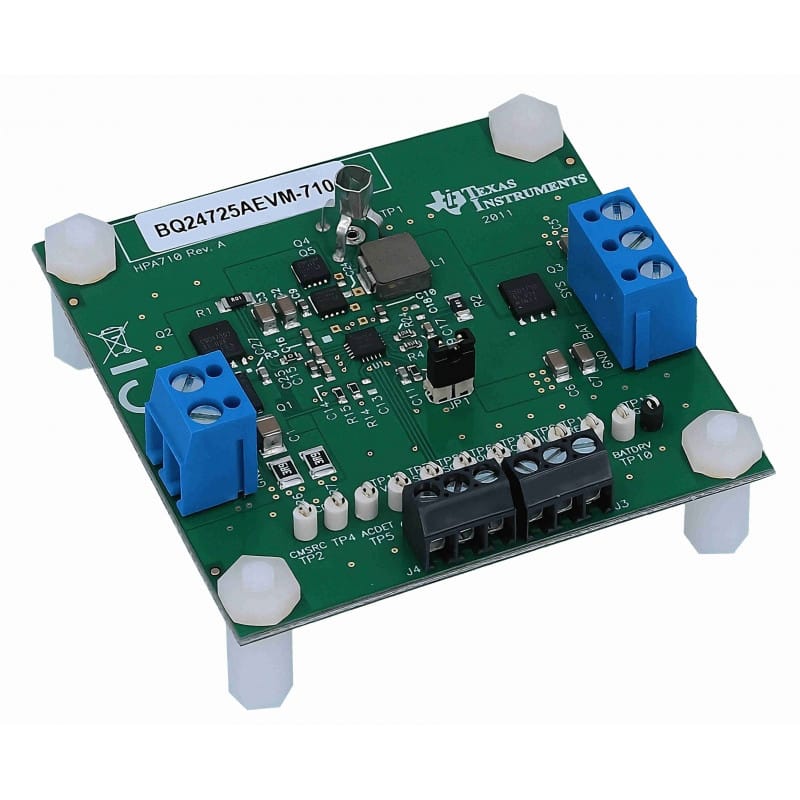

La BQ24725AEVM-710 est une plateforme de test complète pour le BQ24725A, un contrôleur de charge de batterie Li+ (Lithium-Ion) haute performance. Ce module est largement utilisé dans les conceptions d'ordinateurs portables et d'équipements nomades nécessitant une gestion intelligente de l'alimentation via le bus SMBus.
Note technique :
Contrôle intelligent : Le BQ24725A est un chargeur de batterie à découpage synchrone piloté par un microcontrôleur hôte via SMBus. Il permet de configurer avec précision le courant de charge, la tension de charge et les limites d'entrée.
Gestion de l'alimentation (N-Channel MOSFETs) : La carte pilote des MOSFETs de puissance externes (type N) pour la commutation de charge, permettant une efficacité maximale et une faible dissipation thermique.
Flexibilité : L'EVM inclut des points de test pour surveiller les signaux critiques : courant de charge (via résistance de shunt), tension système (VSYS) et tension de la batterie.
Conseils Pro :
Configuration SMBus : Pour exploiter pleinement cette carte, vous aurez besoin d'un adaptateur "TI USB-to-GPIO" pour interfacer la carte avec le logiciel Battery Management Studio (bqStudio) sur votre PC. Sans cela, le chargeur restera dans ses réglages par défaut (souvent sécurisés ou désactivés).
Ordre de mise en marche : Connectez toujours la batterie avant d'appliquer l'alimentation d'entrée (DC source), ou suivez scrupuleusement la procédure indiquée dans le manuel utilisateur pour éviter des surtensions transitoires lors du démarrage de la conversion.
Résistance de détection de courant (RSNS) : La précision de la mesure de courant dépend de la résistance de shunt sur la carte. Si vous modifiez cette résistance pour vos propres tests, vous devrez impérativement mettre à jour les paramètres dans le logiciel de configuration, faute de quoi les valeurs de courant affichées seront erronées.
Sécurité : Ce module gère des courants élevés. Assurez-vous que vos câbles entre la carte et la batterie sont de section suffisante pour éviter les chutes de tension qui pourraient fausser la régulation de charge.
