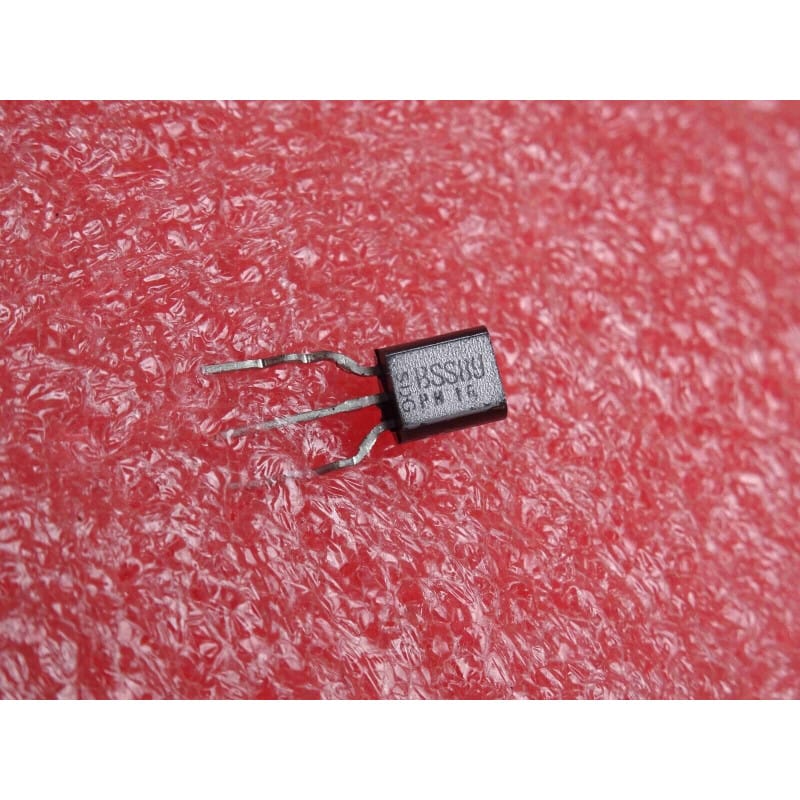

Lot de deux transistors MOSFET à canal N pour petits signaux (N-Channel Small-Signal SIPMOS Transistor), référence industrielle historique BSS89. Conçu spécifiquement pour les interfaces logiques, les circuits de commande de relais, les drivers de LED et la commutation rapide de charges à faible intensité. Encapsulé sous le boîtier plastique standard TO-92 à 3 broches. Matériel à l'état neuf de stock d'origine (NOS).
Points Forts & Spécificités Techniques
Commande en Tension (MOSFET) : La grille à haute impédance d'entrée ne consomme aucun courant continu en régime établi, permettant un pilotage direct depuis des sorties de microcontrôleurs ou de circuits logiques sans étage driver intermédiaire.
Tension de Tenue de 100 V : Offre une marge de sécurité importante pour commuter des charges alimentées sous des tensions continues modérées.
Format TO-92 Pratique : Permet un remplacement direct et sans encombrement sur les cartes électroniques traversantes anciennes ou modernes.
Conseils d'Atelier & Raccordement
Brochage Normalisé TO-92 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :
Broche 1 (gauche) : Grille (Gate - G)
Broche 2 (centre) : Drain (D)
Broche 3 (droite) : Source (S)
(Rappel d'atelier : vérifiez toujours l'affectation exacte des broches à l'aide d'un testeur de composants universel avant l'insertion définitive).
Précautions contre les Décharges Électrostatiques (ESD) : Bien que logé dans un boîtier TO-92 robuste, la grille de ce transistor MOSFET reste sensible aux charges électrostatiques. Utilisez un plan de travail relié à la terre lors de sa manipulation.
Composants Électroniques Actifs / Transistor MOSFET N-channel SIPMOS BSS89 boîtier TO-92 neuf.
