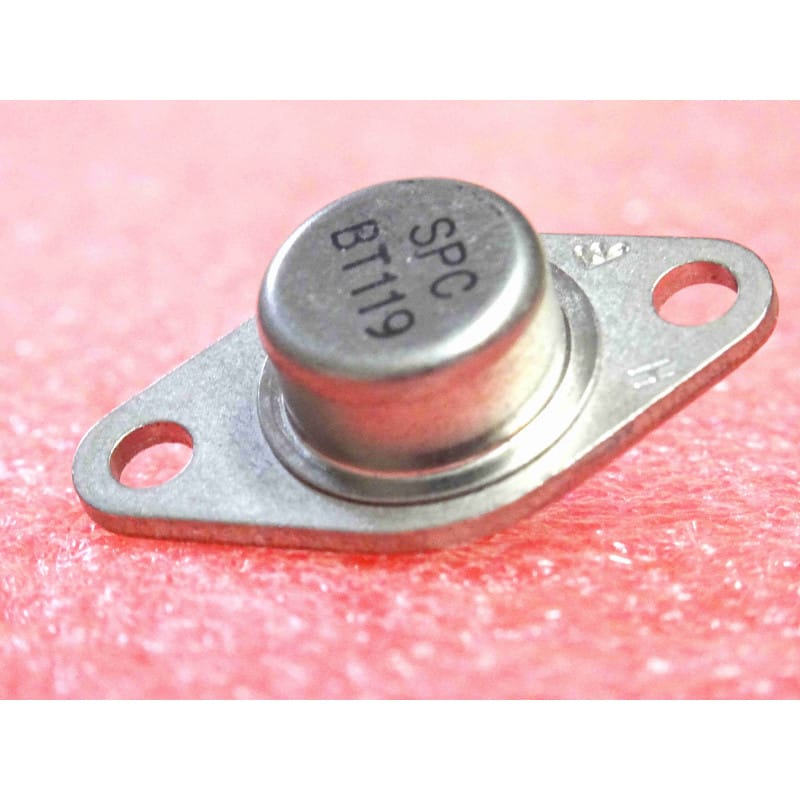

Thyristor Spécialisé Balayage Ligne TV 12A Philips / NXP / Divers BT119 (BT 119) – Boîtier Métallique TO-66 (750 V Vdrm / 12 A It(rms) / 40 mA Igt – Commutation Haute Tension / Déflection TV)

Thyristor Spécialisé Balayage Ligne TV 12A Philips / NXP / Divers BT119 (BT 119) – Boîtier Métallique TO-66 (750 V Vdrm / 12 A It(rms) / 40 mA Igt – Commutation Haute Tension / Déflection TV)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier

Thyristor SCR spécialisé à commutation rapide, conçu spécifiquement pour les étages de sortie de déflection horizontale TV (balayage ligne) et les applications de commutation haute tension, issu des fabrications européennes historiques (Philips, Mullard, etc.), référence BT119 logée dans son boîtier métallique plat à deux trous de fixation de type TO-66. Proposé à l'état neuf de stock d'origine (NOS / Stock atelier).

CaractéristiqueSpécification
Type de MatérielThyristor SCR spécialisé pour déflection TV / Commutation rapide (TV Horizontal Deflection Thyristor)
Technologie de Semi-conducteurSilicium (Si) – structure optimisée pour les régimes commutés haute tension et dynamiques rapides
Fabricants HistoriquesPhilips / Mullard / Second-sources européennes
Référence ConstructeurBT119 (Format JEDEC TO-66)
Format du BoîtierBoîtier métallique plat de type TO-66 à 2 broches traversantes (le corps métallique et la semelle formant l'Anode)
Tension Répétitive Max (Vdrm / Vrrm)750 V (tension de pic de blocage élevée, taillée pour supporter les pics de surtension induits par le retour de balayage ligne)
Courant RMS à l'État Passant (It(rms))12 A (calibre de courant efficace élevé pour encaisser les charges dynamiques de l'étage ligne)
Courant de Déclenchement de Grille (Igt)40 mA max (seuil de déclenchement calibré pour les circuits de commande synchronisés de balayage)
Courant de Surtension Non Répétitif (Itsm)Impulsionnel élevé adapté aux régimes TV
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'origine (NOS)
Usage & ApplicationsÉtages de balayage horizontal de téléviseurs vintage à tube cathodique (CRT), générateurs d'impulsions, alimentations à découpage anciennes et maintenance d'appareillage professionnel

Points Forts & Spécificités Techniques

  • Spécifique Balayage TV Ligne : Sa conception interne encaisse les fortes tensions de retour (flyback) caractéristiques des bobines de déviation des tubes cathodiques.

  • Format Métallique TO-66 Dissipateur : Assure un montage mécanique robuste sur radiateur et un transfert thermique efficace pour les régimes de commutation soutenus.

  • Tension de Blocage 750V : Offre une marge de sécurité indispensable face aux transitoires destructeurs dans les circuits inductifs résonnants.

Conseils d'Atelier & Raccordement

  1. Brochage & Montage Mécanique Boîtier TO-66 (Composant vu de face, broches pointant vers le bas, corps plat orienté vers vous) :

    • Raccordement : Les deux broches principales correspondent à la Cathode (K) et à la Gâchette (Gate - G) selon le brochage standard du boîtier TO-66. Le corps métallique et la semelle plane constituent l'Anode (A).

    • Isolation impérative : L'Anode étant directement reliée au boîtier métallique et à la semelle, l'utilisation d'un kit d'isolation électrique (isolant thermique en mica ou silicone au format TO-66, ainsi qu'un canon isolant pour la vis de fixation) est strictement obligatoire si votre radiateur en aluminium est relié à la masse ou partagé. Appliquez une fine pellicule de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode (boîtier) et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette (G) et la Cathode (K), un test en mode diode doit indiquer une chute de tension directe normale comprise entre 0,6 V et 0,8 V (jonction PN de commande).

Composants Électroniques Spécialisés / Thyristor TV ligne TO-66 12A 750V Philips BT119 neuf.
