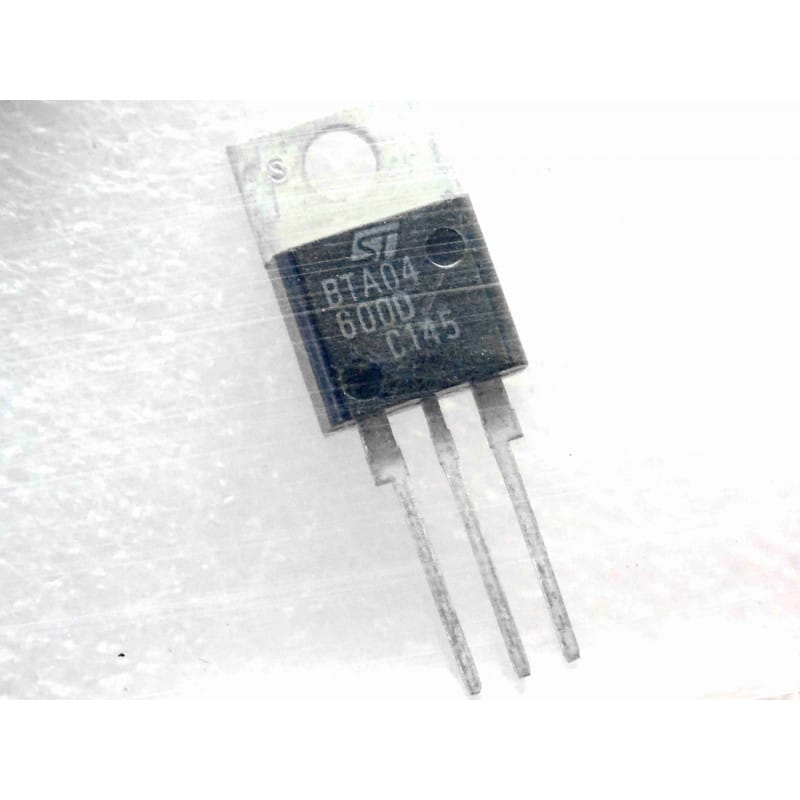

Lot de 2 Triacs Sensibles 4A STMicroelectronics BTA04-600D (BTA 04 - 600 D) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 4 A It(rms) / 5 mA Igt – Commutation AC Sensible)

Lot de 2 Triacs Sensibles 4A STMicroelectronics BTA04-600D (BTA 04 - 600 D) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 4 A It(rms) / 5 mA Igt – Commutation AC Sensible)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier

Lot de 2 triacs de puissance à gâchette sensible (Sensitive Gate Triac), issus des fabrications professionnelles de STMicroelectronics, référence BTA04-600D logée dans leur boîtier plastique traversant de type TO-220AB (version à semelle métallique nue / non-isolée de la série BTA). Conçus spécifiquement pour la commutation de charges alternatives (AC) de faible puissance, les gradateurs de lumière, les commandes de vannes ou de petits moteurs, et les interfaces pilotées par des circuits logiques basse consommation sous une tension de blocage de 600 V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de 2 pièces.

CaractéristiqueSpécification
Type de MatérielTriac sensible à gâchette basse intensité (Sensitive Gate AC Triac)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne pour commutation AC basse puissance et commande facilitée
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBTA04-600D (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux AC standards)
Courant RMS à l'État Passant (It(rms))4 A (calibre de courant efficace pour commuter des charges AC de petite et moyenne puissance)
Courant de Déclenchement de Grille (Igt)5 mA max (quadrants I-II-III) (haute sensibilité pour un amorçage direct par microcontrôleur ou circuit logique)
Courant de Surtension Non Répétitif (Itsm)30 A (en régime impulsionnel 20ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
QuantitéLot de 2 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsGradateurs miniatures, commandes de relais statiques, vannes motorisées, régulateurs de température et maintenance d'appareils électroniques

Points Forts & Spécificités Techniques

  • Sensibilité de Grille Élevée (5mA) : Permet un déclenchement direct et sans complication par des sources à faible niveau de courant, simplifiant les étages d'interface de commande.

  • Calibre 4A Pratique : Idéal pour les applications de régulation de puissance modérée où les triacs de 16A ou 25A surdimensionnent inutilement le circuit.

  • Format TO-220AB Non-Isolé : Offre une excellente dissipation thermique sur un radiateur dédié, tout en respectant la configuration d'origine des cartes à semelle nue.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Terminal 1 (MT1 / A1) (référence pour le circuit de gâchette)

    • Broche 2 : Terminal 2 (MT2 / A2) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Gâchette (Gate - G)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel du Terminal 2 (MT2), l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode / Résistance) :

    • Test des jonctions : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension et sans impulsion sur la gâchette. Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens (caractéristique des structures thyristor tête-bêche), typiquement entre 0,5 V et 0,9 V, sans continuité anormale vers MT2.

Composants Électroniques Actifs / Lot de 2 Triacs sensibles 4A ST BTA04-600D boîtier TO-220AB neufs.
