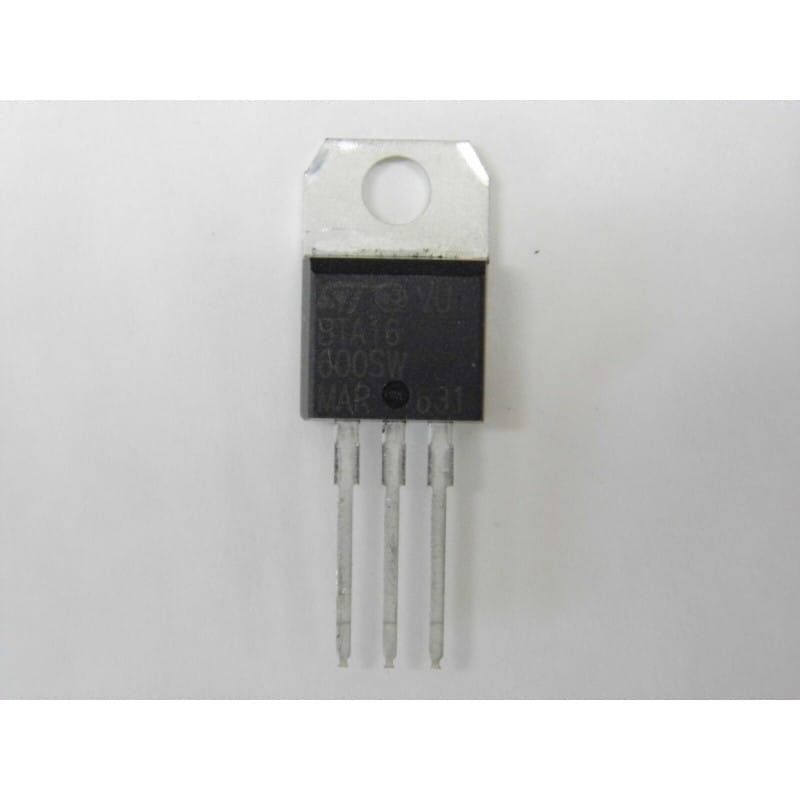

Lot de 2 Triacs Snubberless 16A STMicroelectronics BTA16-600SW (BTA16-600SW) – Boîtier Plastique TO-220AB Isolé (600 V Vdrm / 16 A It(rms) / 10 mA Igt – Commutation AC Haute Sensibilité sans Snubber)

Lot de 2 Triacs Snubberless 16A STMicroelectronics BTA16-600SW (BTA16-600SW) – Boîtier Plastique TO-220AB Isolé (600 V Vdrm / 16 A It(rms) / 10 mA Igt – Commutation AC Haute Sensibilité sans Snubber)

(0 avis)
8,75 € 8,75 € (Toutes taxes comprises)

Ajouter au panier

Lot de 2 triacs de puissance à haute robustesse de commutation et gâchette ultra-sensible (Snubberless / High Commutation Sensitive Gate Triac), issus des fabrications professionnelles de STMicroelectronics, référence BTA16-600SW logée dans leur boîtier plastique traversant de type TO-220AB (version isolée de la série BTA avec semelle plastique surmoulée). Conçus spécifiquement pour la commutation de charges inductives exigeantes commandées directement par des circuits logiques ou des microcontrôleurs (moteurs, pompes, vannes électromagnétiques) sans nécessiter de réseau RC d'aide à la commutation (snubber), sous une tension de blocage de 600 V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de 2 pièces.

CaractéristiqueSpécification
Type de MatérielTriac Snubberless / Alternistor haute sensibilité (High Commutation / Sensitive Gate AC Triac)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne optimisée pour commutation de charges inductives sans circuit d'aide et pilotage logique direct
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBTA16-600SW (Format standard JEDEC TO-220AB Isolé)
Format du BoîtierBoîtier plastique surmoulé TO-220AB à 3 broches avec isolation galvanique intégrée sur la semelle
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux AC industriels et domestiques)
Courant RMS à l'État Passant (It(rms))16 A (calibre de courant efficace élevé pour commuter des charges AC substantielles)
Courant de Déclenchement de Grille (Igt)10 mA max (quadrants I-II-III pour la version SW) (haute sensibilité permettant un amorçage direct par microcontrôleur tout en conservant la robustesse Snubberless)
Courant de Surtension Non Répétitif (Itsm)160 A (en régime impulsionnel 20ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
QuantitéLot de 2 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsCommandes de moteurs AC de forte puissance, pompes, ventilateurs, électrovannes, gradateurs industriels, relais statiques et maintenance de cartes électroniques modernes

Points Forts & Spécificités Techniques

  • Combinaison Snubberless & Haute Sensibilité (Suffixe SW) : Associe l'immunité aux transitoires inductifs sans circuit RC externe (Snubberless) à un courant de gâchette réduit à 10 mA, idéal pour un pilotage rapproché par des circuits logiques ou des sorties de commande basse consommation.

  • Semelle Isolée Galvaniquement (Série BTA) : Le boîtier surmoulé assure une isolation électrique interne (jusqu'à 2500 V RMS), permettant un montage direct sur un radiateur en aluminium partagé sans feuillet de mica additionnel.

  • Calibre 16A Puissant : Offre une marge de sécurité thermique et dynamique très confortable pour la maintenance d'équipements électroménagers ou professionnels exigeants.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Terminal 1 (MT1 / A1) (référence pour le circuit de gâchette)

    • Broche 2 : Terminal 2 (MT2 / A2)

    • Broche 3 : Gâchette (Gate - G)

    • Rappel d'atelier : Appliquez une fine pellicule de pâte thermique sous la semelle plane isolante pour optimiser le transfert des calories vers le radiateur en aluminium, en veillant à respecter le couple de serrage recommandé pour ne pas fissurer le boîtier surmoulé.

  2. Contrôle Électronique au Multimètre (Mode Diode / Résistance) :

    • Test des jonctions : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension et sans impulsion sur la gâchette. Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens (caractéristique des structures thyristor tête-bêche), typiquement entre 0,5 V et 0,9 V, sans continuité anormale vers MT2.

Composants Électroniques Actifs / Lot de 2 Triacs Snubberless 16A 600V isolés ST BTA16-600SW boîtier TO-220AB neufs.
