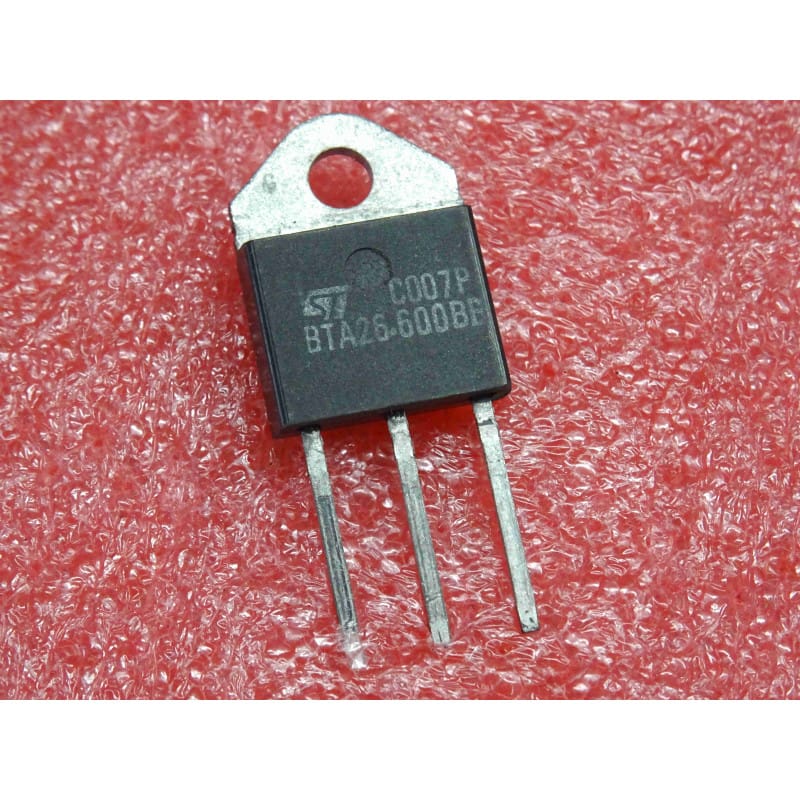

Triac Isolé de Puissance 25A STMicroelectronics BTA26-600BB (BTA 26-600BB) – Boîtier Plastique Isolé TOP-3 (600 V Vdrm / 25 A It(rms) / Sensibilité Haute Précision BB – Commutation AC & Contrôle de Phase)

Triac Isolé de Puissance 25A STMicroelectronics BTA26-600BB (BTA 26-600BB) – Boîtier Plastique Isolé TOP-3 (600 V Vdrm / 25 A It(rms) / Sensibilité Haute Précision BB – Commutation AC & Contrôle de Phase)

(0 avis)
5,42 € 5,42 € (Toutes taxes comprises)

Ajouter au panier

Triac de puissance à isolation galvanique intégrée (Isolated AC Triac), issu des fabrications professionnelles de STMicroelectronics, référence BTA26-600BB logée dans son boîtier plastique surmoulé isolé de type TOP-3 (format large avec isolation diélectrique interne de la semelle). Conçu spécifiquement pour la commutation de charges alternatives de forte intensité, les gradateurs industriels, les variateurs de vitesse et les régulateurs de chauffage sous une tension de blocage de 600 V, avec une sensibilité de gâchette de classe "BB" (optimisée pour un déclenchement équilibré dans les quadrants I à III). Proposé à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTriac de puissance isolé / Commutation AC (Isolated AC Triac)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne passivée pour contrôle de puissance AC et commutation bidirectionnelle
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBTA26-600BB (Format JEDEC TOP-3 Isolé)
Format du BoîtierBoîtier plastique surmoulé TOP-3 à 3 broches avec semelle arrière isolée (isolation interne certifiée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux alternatifs industriels et domestiques 230V)
Courant RMS à l'État Passant (It(rms))25 A (calibre de courant efficace élevé pour commuter des charges de forte puissance)
Courant de Déclenchement de Grille (Igt)Classe BB (sensibilité intermédiaire optimisée, typiquement 50 mA max selon quadrants)
Courant de Surtension Non Répétitif (Itsm)250 A (en régime impulsionnel 20ms pour encaisser les appels de courant au démarrage)
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'origine (NOS)
Usage & ApplicationsGradateurs de forte puissance, commandes de moteurs universels, régulateurs thermiques, commutation de charges inductives et maintenance d'équipements de puissance

Points Forts & Spécificités Techniques

  • Semelle Isolée Diélectrique (Série BTA / Boîtier TOP-3) : Intègre une isolation interne permettant de plaquer directement le composant sur un radiateur en aluminium partagé ou relié à la masse, sans nécessiter de kit d'isolation externe (mica ou silicone).

  • Calibre 25A Robuste : Offre une excellente capacité de commutation pour les charges exigeant un courant efficace soutenu de 25 A sur secteur.

  • Classe de Gâchette "BB" : Garantit un comportement de déclenchement homogène et reproductible sur les différents quadrants de commande, réduisant les risques d'asymétrie en contrôle de phase.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TOP-3 (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Terminal 1 (MT1 / A1) (référence pour le circuit de gâchette)

    • Broche 2 : Terminal 2 (MT2 / A2)

    • Broche 3 : Gâchette (Gate - G)

    • Rappel d'atelier : Grâce à l'isolation diélectrique intégrée du boîtier TOP-3, appliquez simplement une fine pellicule de pâte thermique sur la semelle plastique arrière et vissez-la directement sur votre dissipateur en aluminium au couple recommandé.

  2. Contrôle Électronique au Multimètre (Mode Diode / Résistance) :

    • Test de blocage : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension et sans impulsion sur la gâchette.

    • Test de gâchette : Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens, typiquement entre 0,5 V et 0,9 V, tout en vérifiant l'absence de court-circuit franc vers MT2.

Composants Électroniques Actifs / Triac isolé 25A 600V STMicroelectronics BTA26-600BB boîtier TOP-3 neuf.
