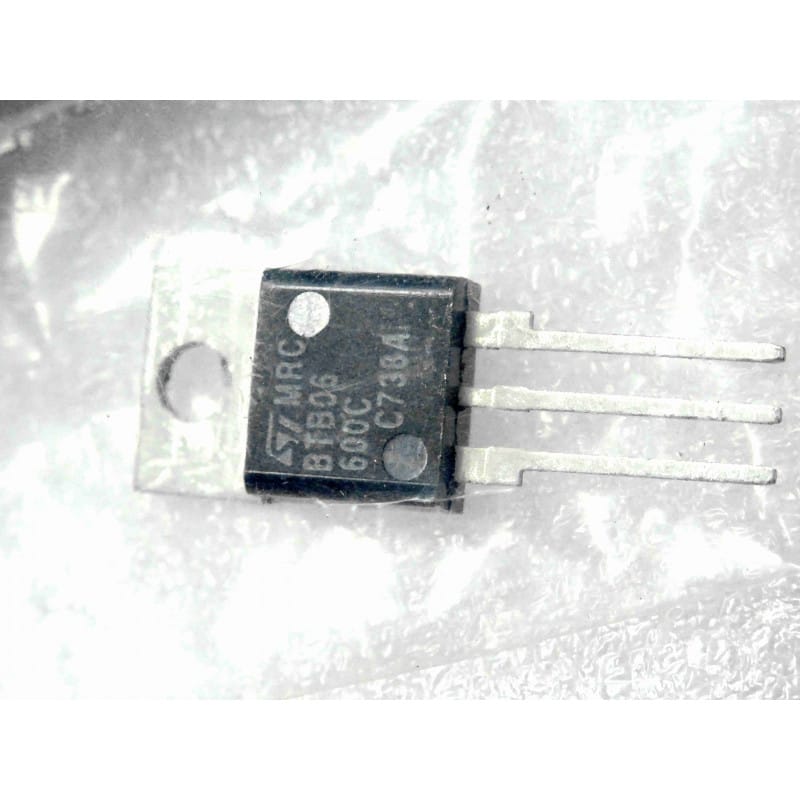

Lot de 2 Triacs Standard 6A STMicroelectronics BTB06-600C (BTB 06 - 600 C) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 6 A It(rms) / 25 mA Igt – Commutation AC)

Lot de 2 Triacs Standard 6A STMicroelectronics BTB06-600C (BTB 06 - 600 C) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 6 A It(rms) / 25 mA Igt – Commutation AC)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier

Lot de 2 triacs de puissance standards (Standard AC Triac), issus des fabrications professionnelles de STMicroelectronics, référence BTB06-600C logée dans leur boîtier plastique traversant de type TO-220AB (version de la série BTB à semelle métallique nue / non-isolée). Conçus spécifiquement pour la commutation de charges alternatives (AC) inductives ou résistives de moyenne puissance sous une tension de blocage de 600 V, avec une sensibilité de gâchette intermédiaire de 25 mA, adaptés aux gradateurs de lumière, aux commandes de petits moteurs et aux régulateurs de chauffage. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de 2 pièces.

CaractéristiqueSpécification
Type de MatérielTriac standard de puissance / Commutation AC (Standard AC Triac)
Technologie de Semi-conducteurSilicium (Si) – structure mesa standard pour commutation de phase et contrôle de puissance AC
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBTB06-600C (Format standard JEDEC TO-220AB Non-Isolé)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux AC standards et industriels)
Courant RMS à l'État Passant (It(rms))6 A (calibre de courant efficace pour commuter des charges AC de puissance moyenne)
Courant de Déclenchement de Grille (Igt)25 mA max (quadrants I-II-III pour la sensibilité C standard) (sensibilité intermédiaire facilitant le pilotage)
Courant de Surtension Non Répétitif (Itsm)60 A (en régime impulsionnel 20ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
QuantitéLot de 2 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsGradateurs de lumière, commandes de petits moteurs AC, régulateurs thermiques, relais statiques et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Sensibilité de Grille Intermédiaire (25mA / Suffixe C) : Offre un excellent compromis entre la robustesse des versions standards (50mA) et la sensibilité accrue des versions logiques, permettant un déclenchement franc tout en conservant une bonne immunité aux bruits parasites.

  • Calibre 6A Polyvalent : Parfait pour la maintenance d'appareils nécessitant un transfert thermique direct et optimal en format TO-220 à semelle nue.

  • Série BTB Non-Isolée : Permet une fixation directe sur radiateur pour maximiser la dissipation thermique (nécessite une isolation par feuillet si le radiateur est partagé ou relié au châssis).

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Terminal 1 (MT1 / A1) (référence pour le circuit de gâchette)

    • Broche 2 : Terminal 2 (MT2 / A2) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Gâchette (Gate - G)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel du Terminal 2 (MT2), l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode / Résistance) :

    • Test des jonctions : Entre MT1 et MT2, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension et sans impulsion sur la gâchette. Entre la Gâchette (G) et MT1, un test en mode diode doit montrer une conduction directe dans les deux sens (caractéristique des structures thyristor tête-bêche), typiquement entre 0,5 V et 0,9 V, sans continuité anormale vers MT2.

Composants Électroniques Actifs / Lot de 2 Triacs standard 6A 600V non-isolés ST BTB06-600C boîtier TO-220AB neufs.
