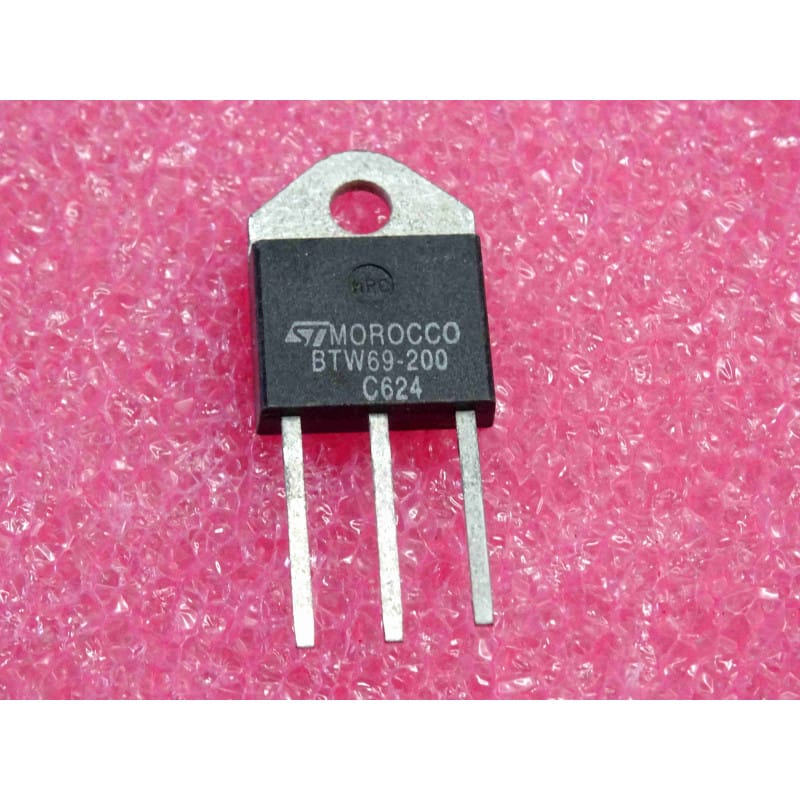

Thyristor SCR Généraliste 35A STMicroelectronics BTW69-200 (BTW 69-200) – Boîtier Plastique TOP-3 (200 V Vdrm / 35 A It(av) / 50 A It(rms) – Redressement & Commutation AC/DC de Forte Puissance)

Thyristor SCR Généraliste 35A STMicroelectronics BTW69-200 (BTW 69-200) – Boîtier Plastique TOP-3 (200 V Vdrm / 35 A It(av) / 50 A It(rms) – Redressement & Commutation AC/DC de Forte Puissance)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier

Thyristor SCR (Silicon Controlled Rectifier) de forte puissance à usage général (General Purpose SCR), issu des fabrications professionnelles de STMicroelectronics, référence BTW69-200 logée dans son boîtier plastique traversant surmoulé de type TOP-3 (format large robuste similaire au TO-3P/SOT-93). Conçu spécifiquement pour la commutation de charges de forte intensité, les redresseurs commandés industriels, les chargeurs de batteries lourds, les gradateurs de phase et les alimentations sous une tension de blocage de 200 V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielThyristor SCR généraliste de forte puissance / Redresseur commandé au silicium (General Purpose SCR)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne et mesa robuste pour commutation industrielle
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBTW69-200 (Format JEDEC TOP-3 / TO-3P large)
Format du BoîtierBoîtier plastique surmoulé TOP-3 à 3 broches avec languette métallique arrière (isolée ou non selon montage, version standard à semelle métallique nue ou isolée)
Tension Répétitive Max (Vdrm / Vrrm)200 V (tension de pic de blocage direct et inverse, adaptée aux alimentations redressées et charges basse/moyenne tension à fort courant)
Courant Moyen / RMS à l'État Passant35 A (It(av)) / 50 A (It(rms)) (calibre de courant effectif très élevé pour commuter des charges industrielles lourdes)
Courant de Déclenchement de Grille (Igt)50 mA max (seuil de déclenchement standard stable pour les circuits de commande synchrones)
Courant de Surtension Non Non Répétitif (Itsm)400 A (en régime impulsionnel 10ms pour encaisser les appels de courant au démarrage)
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'origine (NOS)
Usage & ApplicationsRedresseurs industriels, chargeurs de batteries de forte puissance, gradateurs, alimentations de laboratoire et maintenance d'équipements de puissance

Points Forts & Spécificités Techniques

  • Calibre Massif (35A moyen / 50A RMS) : Capable de commuter des courants très importants avec une excellente tenue en régime permanent.

  • Boîtier TOP-3 Robuste : Offre une surface de contact thermique généreuse pour une fixation aisée sur un dissipateur en aluminium, garantissant un transfert thermique optimal des calories.

  • Robustesse STMicroelectronics : Composant industriel haute fiabilité conçu pour endurer des conditions de fonctionnement sévères.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TOP-3 (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Gâchette (Gate - G)

    • Broche 2 : Anode (A) (généralement reliée en interne et électriquement à la languette métallique arrière)

    • Broche 3 : Cathode (K)

    • Rappel d'atelier : Selon la variante exacte du boîtier TOP-3, si la languette métallique arrière est reliée à l'Anode et que le radiateur est partagé ou mis à la masse, l'utilisation d'un kit d'isolation thermique (feuillet isolant et canon pour la vis) est nécessaire. Appliquez une fine pellicule de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette (G) et la Cathode (K), un test en mode diode doit afficher une chute de tension directe normale comprise entre 0,6 V et 0,8 V (jonction PN de commande).
