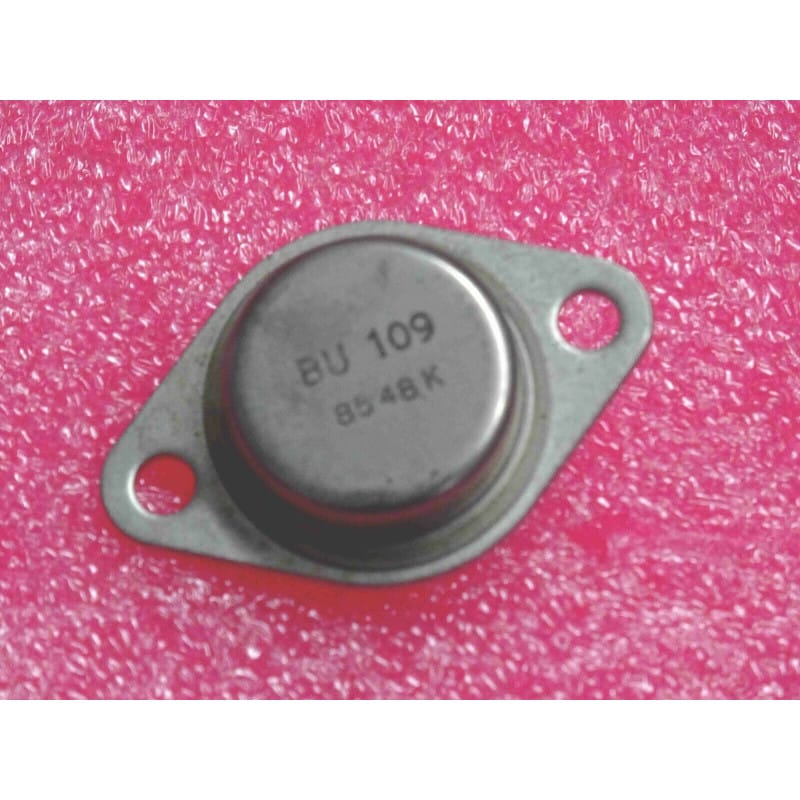

Transistor Bipolaire NPN BU109 – Boîtier Métallique de Puissance TO-3 (7 A – Commutation Haute Tension & Balayage Lignes TV)

Transistor Bipolaire NPN BU109 – Boîtier Métallique de Puissance TO-3 (7 A – Commutation Haute Tension & Balayage Lignes TV)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN haute tension et de puissance (Silicon NPN High Voltage Power / Switching BJT), référence classique BU109 au format boîtier métallique robuste TO-3. Conçu spécifiquement pour les étages de sortie de balayage lignes (line deflection output) des téléviseurs et moniteurs cathodiques, ainsi que pour les alimentations à découpage et les convertisseurs de puissance. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension pour commutation et balayage (High Voltage Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa épitaxiale à haute robustesse en avalanche
Référence ConstructeurBU109 (Standard professionnel pour l'électronique de puissance et l'audiovisuel vintage)
Format du BoîtierBoîtier métallique blindé à visser TO-3 (TO-204AA) à 2 broches (le collecteur étant relié au corps métallique)
ConditionnementPièce unitaire (ou lot selon conditionnement)
Tension Collecteur-Émetteur Max (Vceo)Haute tension de service pour circuits inductifs
Tension Collecteur-Base Max (Vcbo)Forte tenue en tension (standard balayage lignes / découpage)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)7 A (courant de crête admissible élevé pour les retours de balayage)
Puissance Dissipable Maximale (Pd / Ptot)Forte dissipation thermique sur semelle TO-3 (avec radiateur adapté)
Temps de CommutationOptimisé pour les temps de stockage et de descente réduits en commutation rapide
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie lignes (TEA / THT) de téléviseurs cathodiques, alimentations à découpage haute tension, convertisseurs et maintenance d'équipements électroniques industriels vintage

Points Forts & Spécificités Techniques

  • Robustesse en Haute Tension : Conçu pour encaisser les pics de surtension, les forces contre-électromotrices et les régimes dynamiques sévères propres aux charges inductives.

  • Capacité en Courant de 7 A : Permet de commuter des flux de puissance significatifs dans les circuits de balayage et les alimentations à découpage de première génération.

  • Boîtier Métallique TO-3 Blindé : Permet une fixation mécanique rigoureuse et un transfert thermique optimal sur les massifs radiateurs en aluminium des châssis.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : En raison de la haute tension présente sur le boîtier et de sa connexion au collecteur, utilisez impérativement un kit d'isolation (semelle en mica ou en silicone et canons isolants pour les vis) si le radiateur du châssis est relié à la terre ou à la masse générale. N'oubliez pas d'appliquer de la pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,40 V et 0,65 V. En inversant les touches, le blocage doit être absolu (OL). (Attention : vérifiez la présence éventuelle d'une diode interne damortisseur selon la version exacte du fabricant).

Composants Électroniques Actifs / Transistor NPN Haute Tension BU109 boîtier TO-3 neuf.
