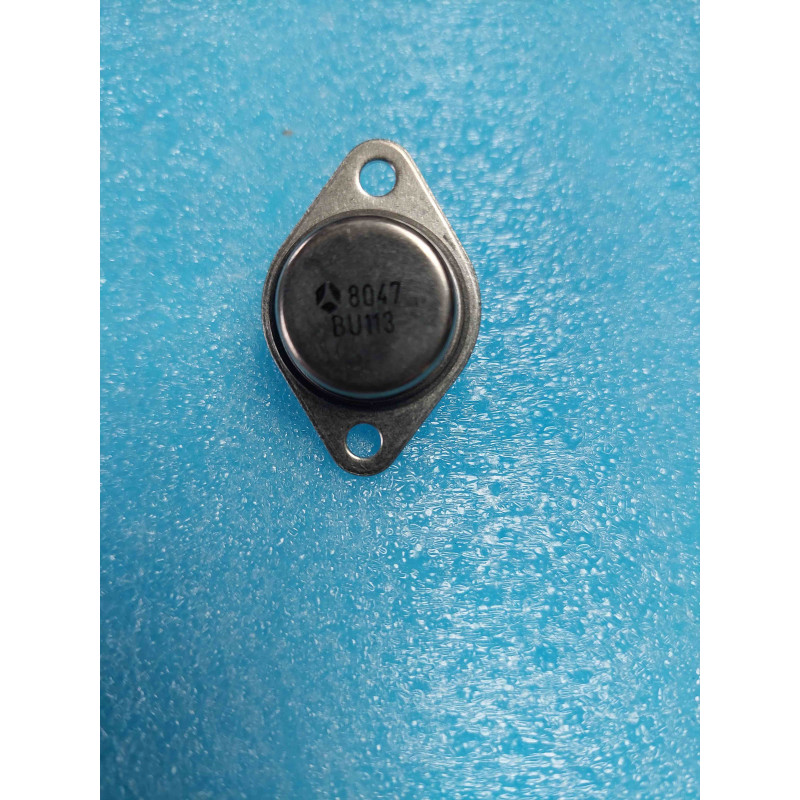

Transistor Bipolaire NPN Thomson / SGS-Thomson BU113 – Boîtier Métallique de Puissance TO-3 (275 V Vce / 700 V Vcb – 10 A – 63 W – Commutation Haute Tension & Balayage)

Transistor Bipolaire NPN Thomson / SGS-Thomson BU113 – Boîtier Métallique de Puissance TO-3 (275 V Vce / 700 V Vcb – 10 A – 63 W – Commutation Haute Tension & Balayage)

(0 avis)
6,46 € 6,46 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor au silicium de type NPN haute tension et fort courant (Silicon NPN High Voltage Power Switching Transistor), issu des fabrications historiques de Thomson / SGS-Thomson, référence européenne classique BU113 au format boîtier métallique blindé robuste TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie de balayage ligne de téléviseurs, les convertisseurs de puissance et les alimentations à découpage (SMPS) industrielles exigeant une tenue en tension et en courant élevée. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MaterielTransistor bipolaire NPN silicium haute tension pour commutation (High Voltage Switching NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa épitaxiale rapide pour charges inductives
Fabricant d'OrigineThomson / SGS-Thomson
Référence ConstructeurBU113 (Standard Pro-Electron)
Format du BoîtierBoîtier métallique blindé à visser TO-3 (TO-204AA) à 2 broches (le collecteur étant relié au corps métallique)
Tension Collecteur-Émetteur Max (Vceo)275 V (tension de service adaptée aux convertisseurs et circuits de commutation inductive)
Tension Collecteur-Base Max (Vcbo)700 V (tenue en tension colossale pour encaisser les surtensions transitoires de coupure)
Tension Émetteur-Base Max (Vebo)10 V
Courant de Collecteur Continu Max (Ic)10 A (avec courant de crête impulsionnel admissible supérieur en régime dynamique)
Puissance Dissipable Maximale (Pd / Ptot)63 W (à Tc = 25°C avec un radiateur thermique adapté)
Fréquence de Transition (ft)3 MHz min.
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtier métallique brillant et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations à découpage (SMPS), étages de déviation et balayage de téléviseurs vintage, convertisseurs DC-DC et maintenance d'équipements électroniques industriels robustes

Points Forts & Spécificités Techniques

  • Tenue en Tension Extrême (700 V Vcb) : Conçu pour supporter sans broncher les pics inductifs massifs générés par les enroulements lors des commutations rapides.

  • Calibre de 10 A : Offre une excellente robustesse en courant pour piloter des charges de puissance moyenne à forte.

  • Blindage Métallique TO-3 : Permet une évacuation thermique optimale (63 W) tout en garantissant un blindage contre les perturbations électromagnétiques.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : Le corps métallique est directement relié au collecteur et se trouve sous haute tension en fonctionnement. Utilisez impérativement un kit d'isolation complet (semelle en mica ou en silicone au format TO-3 et canons isolants pour les vis de fixation) si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN Thomson BU113 boîtier TO-3 neuf.
