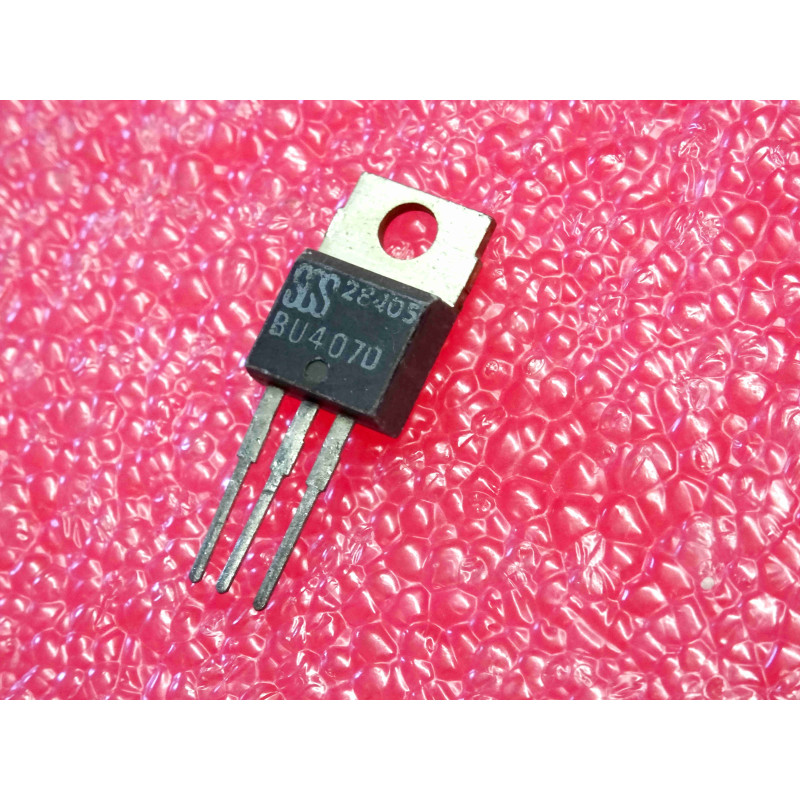

Lot de 2 Transistors Biporaires NPN Silicium de Puissance SGS / SGS-Thomson BU407D – Boîtier Plastique TO-220 (150 V – 7 A – 60 W)

Lot de 2 transistors bipolaires NPN au silicium de puissance avec diode de récupération intégrée (Silicon NPN Power Transistor with Damper Diode), issus des fabrications historiques de SGS Microelettronica (devenue par la suite SGS-Thomson / STMicroelectronics), référence industrielle standard BU407D. Conçu spécifiquement pour les étages de balayage lignes (line output stages), les convertisseurs de puissance à découpage, les alimentations à commutation et les applications de commande inductive lourde. Encapsulé sous boîtier plastique moulé standard à languette métallique TO-220AB (permettant le montage sur dissipateur thermique). Matériel à l'état neuf de stock d'origine (NOS).

Points Forts & Spécificités Techniques

• Diode Damper Intégrée : La présence d'une diode de récupération montée en inverse entre le collecteur et l'émetteur protège la jonction contre les surtensions inductives de retour lors des blocages brusques.

• Languette Métallique TO-220 pour Dissipateur : Conçu pour dissiper jusqu'à 60 W sous réserve d'être solidement fixé sur un radiateur en aluminium adapté (prévoir un kit d'isolation mica/silpad si le radiateur est relié à la masse).

• Robustesse en Commutation de Puissance : Particulièrement taillé pour supporter les régimes impulsionnels sévères et les tensions élevées rencontrés dans les circuits de déviation magnétique.

Conseils d'Atelier & Raccordement

1. Brochage Normalisé TO-220 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :

   • Broche 1 (gauche) : Base (B)

   • Broche 2 (centre) : Collecteur (C) (relié électriquement à la languette métallique arrière)

   • Broche 3 (droite) : Émetteur (E)

2. Contrôle Électronique au Multimètre (Mode Diode) :

   • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur l'Émetteur (broche droite) puis sur le Collecteur / Languette (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,45 V et 0,60 V. En raison de la présence de la diode intégrée, le comportement des jonctions diffère légèrement des transistors standard non amortis.

Composants Électroniques Actifs & Puissance / Lot de 2 transistors NPN SGS BU407D en boîtier TO-220 (150 V / 7 A / 60 W), pièces d'origine neuves de stock (NOS).
