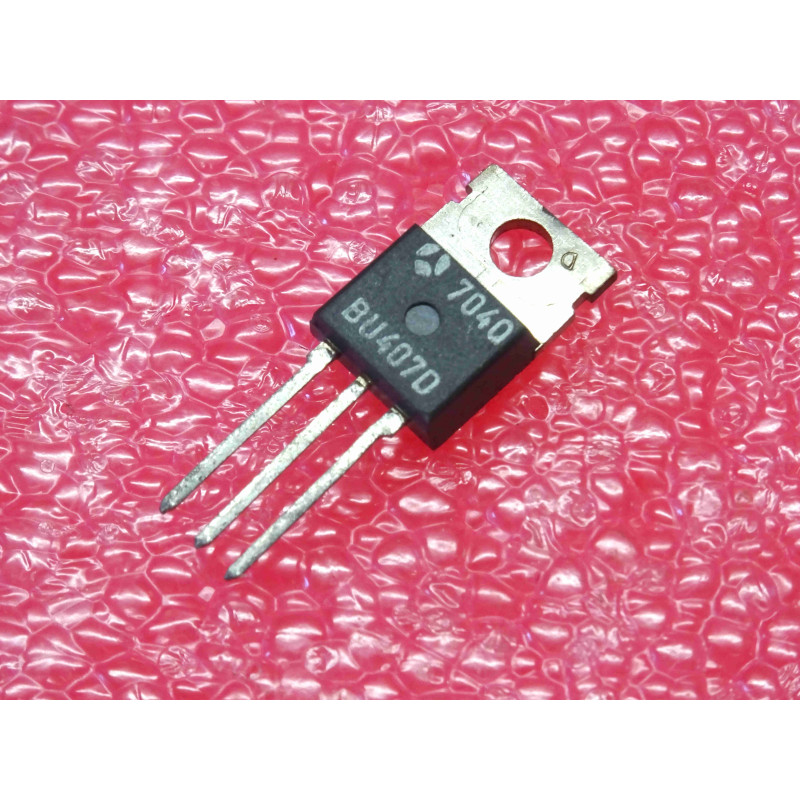

Lot de 2 transistors bipolaires NPN au silicium de puissance avec diode de récupération intégrée (Silicon NPN Power Transistor with Damper Diode), issus des fabrications historiques de Thomson CSF / STMicroelectronics, référence industrielle standard BU407D. Conçu spécifiquement pour les étages de balayage lignes (line output stages), les convertisseurs de puissance à découpage, les alimentations à commutation et les applications de commande inductive lourde. Encapsulé sous boîtier plastique moulé standard à languette métallique TO-220AB (permettant le montage sur dissipateur thermique). Matériel à l'état neuf de stock d'origine (NOS).
Diode Damper Intégrée : La présence d'une diode de récupération montée en inverse entre le collecteur et l'émetteur protège la jonction contre les surtensions inductives de retour lors des blocages brusques.
Languette Métallique TO-220 pour Dissipateur : Conçu pour dissiper jusqu'à 60 W sous réserve d'être solidement fixé sur un radiateur en aluminium adapté (prévoir un kit d'isolation mica/silpad si le radiateur est relié à la masse).
Robustesse en Commutation de Puissance : Particulièrement taillé pour supporter les régimes impulsionnels sévères et les tensions élevées rencontrés dans les circuits de déviation magnétique.
Brochage Normalisé TO-220 (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :
Broche 1 (gauche) : Base (B)
Broche 2 (centre) : Collecteur (C) (relié électriquement à la languette métallique arrière)
Broche 3 (droite) : Émetteur (E)
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur l'Émetteur (broche droite) puis sur le Collecteur / Languette (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,45 V et 0,60 V. En raison de la présence de la diode intégrée, le comportement des jonctions diffère légèrement des transistors standard non amortis.
Composants Électroniques Actifs & Puissance / Lot de 2 transistors NPN Thomson BU407D en boîtier TO-220 (150 V / 7 A / 60 W), pièces d'origine neuves de stock (NOS).
