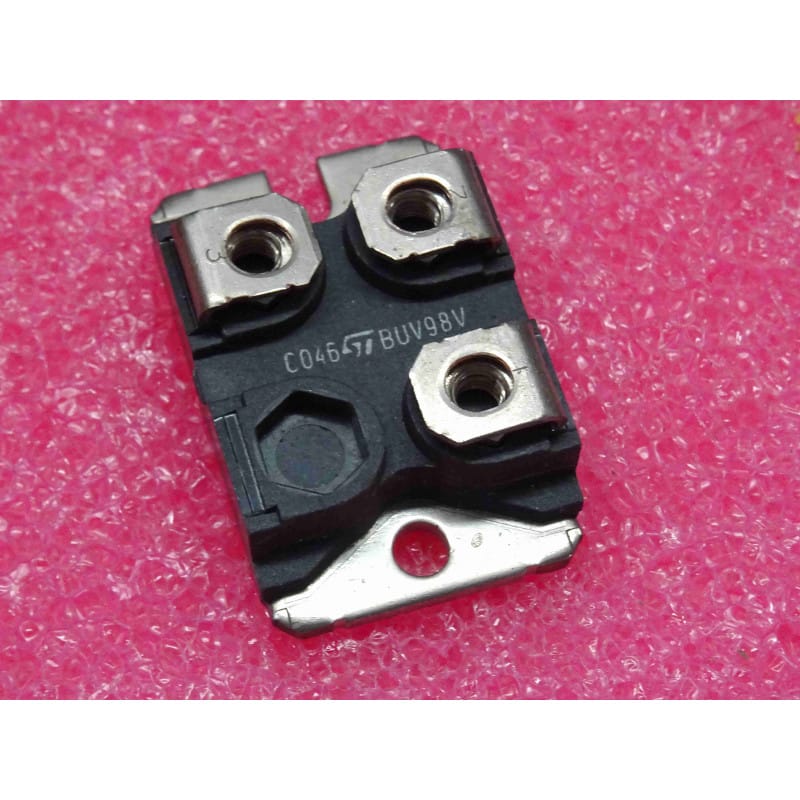

Transistor bipolaire NPN au silicium de très forte puissance et haute tension, optimisé pour la commutation rapide sous courants élevés (Silicon NPN High-Voltage High-Speed Power Transistor), issu des fabrications de référence de STMicroelectronics, référence industrielle BUV98V. Spécialement développé pour les équipements de conversion d'énergie exigeants fonctionnant sur le réseau électrique redressé : alimentations à découpage industrielles (SMPS) de forte puissance, onduleurs, variateurs de vitesse pour moteurs, convertisseurs DC-DC lourds et générateurs de soudure. Encapsulé sous le robuste boîtier module de puissance ISOTOP (standard SOT-227 à quatre bornes à vis avec embase thermiquement conductrice et électriquement isolée). Matériel à l'état neuf de stock d'origine (NOS).
Boîtier ISOTOP Isolé Électriquement : L'avantage majeur du format ISOTOP réside dans son embase dissipatrice électriquement isolée de la puce silicium (isolation galvanique typique de 2,5 kV). Cela permet de fixer plusieurs modules de puissance directement sur le même radiateur sans aucun isolant mica ou silicone externe, garantissant un transfert thermique maximal et réduisant drastiquement les capacités parasites.
Tension et Courant Massifs (450 V / 30 A) : Permet la commutation sécurisée de charges fortement inductives sur des rails de tension continus allant jusqu'à 350 V / 400 V (typiquement obtenus après redressement direct du secteur).
Connectique à Vis Haut Courant : Les 4 plots de connexion filetés assurent un contact électrique de puissance franc et massif via des cosses à œillet, minimisant la résistance de contact par rapport aux broches soudées d'un boîtier TO-3 ou TO-247.
Brochage Normalisé Module ISOTOP / SOT-227 (Module vu de dessus, fixations latérales) :
Le module comporte 4 bornes à vis. Se référer impérativement au schéma sérigraphié sur le capot plastique du composant.
Historiquement sur les bipolaires ISOTOP, la disposition standard répartit la Base (B), le Collecteur (C) et deux bornes d'Émetteur (E) (l'une pour la puissance, l'autre servant de retour de commande pour le signal de base, afin de s'affranchir de l'inductance de la ligne de forte puissance).
Gestion Thermique & Serrage :
La surface de la semelle métallique doit être enduite d'une fine pellicule de pâte thermique haute performance avant fixation sur un dissipateur parfaitement surfacé.
Utiliser des vis M4 pour les connexions électriques et la fixation du module. Attention à ne pas dépasser le couple de serrage maximal spécifié pour le boîtier ISOTOP (généralement de l'ordre de 1,3 à 1,5 N.m) pour ne pas écraser les inserts ou fêler le substrat céramique isolant interne.
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la borne Base et la touche noire (-) successivement sur les bornes Émetteur puis Collecteur. L'appareil doit indiquer une tension directe normale pour une grosse jonction de puissance (souvent autour de 0,45 V à 0,60 V). Le blocage doit être absolu en sens inverse. L'isolation entre toutes les bornes et la semelle métallique du boîtier doit être infinie (affichage "OL").
Composants Électroniques Actifs & Électronique de Puissance / Transistor NPN Haute Tension ST BUV98V en module ISOTOP (450 V / 30 A / 150 W), pièce d'origine neuve de stock (NOS).
