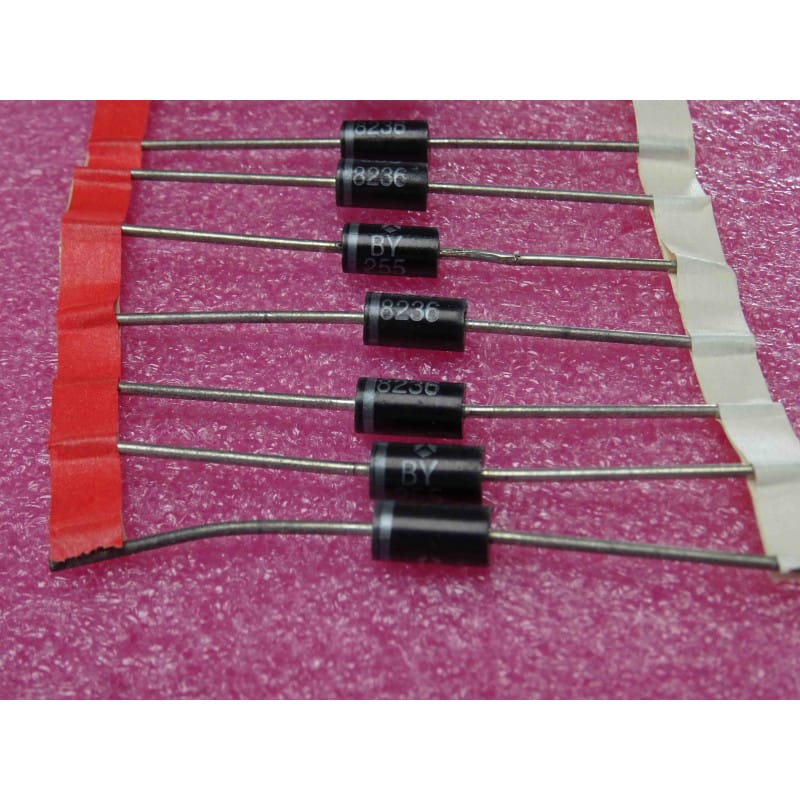

Lot de 6 diodes de redressement de puissance standard au silicium haute tension (Standard Silicon Power Rectifier Diode) de référence BY255 (série standard BY251 à BY255) (fabricants de référence : Philips, Vishay, Diotec, Thomson, Telefunken), conçu pour les techniciens de maintenance électronique, concepteurs d'alimentations haute tension, réparateurs d'amplificateurs à lampes/tubes, spécialistes des variateurs de vitesse et électroniciens d'atelier.
La diode BY255 est la référence la plus haute en tension de la célèbre famille européenne BY251-BY255, encapsulée dans le boîtier traversant axial moulé renforcé DO-201AD (DO-27 / SOD-64). Elle offre une tension inverse répétitive de crête (VRRM / Urrm) très élevée de 1300 V (1,3 kV) (tension continue de blocage VR de 1300 V), un courant direct moyen nominal (IF(AV)) de 3 A en continu (à température de broche TL = 75°C), et une capacité de tenue aux surcharges non répétitives (IFSM) de 100 A à 120 A. Grâce à sa jonction silicium passivée robuste et sa forte tenue diélectrique, elle est le composant de choix pour le redressement direct du secteur monophasé 230 V AC / 400 V AC, les étages d'alimentation haute tension d'émetteurs ou amplificateurs audio vintage, et la protection contre les surtensions inductives sévères.
Composants Électroniques & Semi-conducteurs / Référence Standard : BY255 (Série BY251 à BY255) / Type de Composant : Diode de redressement de puissance standard haute tension (High-Voltage Standard Recovery Power Rectifier) / Tension Inverse Répétitive Max (VRRM / Urrm) : 1300 V (1,3 kV) / Tension Continue Inverse Max (VR) : 1300 V / Tension Efficace Max (VRMS) : 910 V / Courant Direct Moyen (IF(AV)) : 3,0 A (à TL = 75°C / TA = 50°C) / Courant de Surcharge Crête (IFSM) : 100 A à 120 A (onde demi-sinus 8,3 ms / 10 ms) / Chute de Tension Directe Max (VF) : Typiquement 0,95 V à 1,1 V sous 3 A / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous VRRM à 25°C / Boîtier Mécanique : Axial plastique moulé DO-201AD (DO-27 / résine époxy ignifugée UL 94V-0) / Diamètre de Broche : Forte section renforcée pour le passage du courant et le drainage thermique / Conditionnement : Lot de 6 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées propres et sans oxydation, prêtes à souder. Composant haute tension robuste indispensable pour les alimentations industrielles, audio à tubes et chargeurs.
Très Haute Tenue en Tension Inverse (1300 V / 1,3 kV) :
Sécurité absolue pour redresser le secteur 230 V AC (ou triphasé 400 V) avec une marge de sécurité exceptionnelle face aux transitoires réseau et inductifs.
Capacité en Courant Continu Soutenue (3 A sous 1300 V) :
Trois fois la capacité d'une 1N4007 (1 A / 1000 V), supprimant les risques de surchauffe sur les alimentations de forte puissance.
Boîtier Robuste DO-201AD (DO-27) :
Section de broches renforcée assurant une excellente évacuation thermique directe par conduction vers le cuivre du circuit imprimé.
Excellente Tenue aux Courants d'Appel (IFSM supérieur à 100 A) :
Encaisse sans risque de claquage l'appel de courant massif lors de la charge initiale des gros condensateurs de filtrage haute tension.
Composant Européen de Référence d'Atelier :
Surclasse largement les diodes conventionnelles 1N5408 (1000 V) grâce à sa tenue en tension portée à 1300 V.
État : Pièces neuves d'origine, broches étamées d'usine prêtes pour insertion et brasage immédiat.
Grandes Lignes d'Utilisation & Raccordement :
Repérage de Polarité : La bague argentée (ou blanche) sur le corps en plastique cylindrique identifie la broche Cathode (sortie du potentiel positif continu redressé).
Applications en Haute Tension & Amplification Audio : Composant idéal pour réaliser les ponts de redressement de tension d'anode (B+ / Haute Tension de 300 V à 600 V DC) sur les amplificateurs de puissance audio à lampes ou émetteurs radio.
Dissipation Thermique d'Implantation : Pour un courant débité en continu proche de 3 A, souder en laissant au moins 6 à 8 mm de longueur de broche entre le corps plastique et la pastille PCB, et utiliser des pistes/plans de masse larges pour drainer la chaleur.
Domaine Fréquentiel : Diode standard pour fréquences réseau et industrielles (50 Hz à 400 Hz) ; ne pas utiliser sur les étages secondaires de découpage haute fréquence (au-delà de quelques kilohertz), où une diode rapide type MUR4100 ou BY299 est requise.
