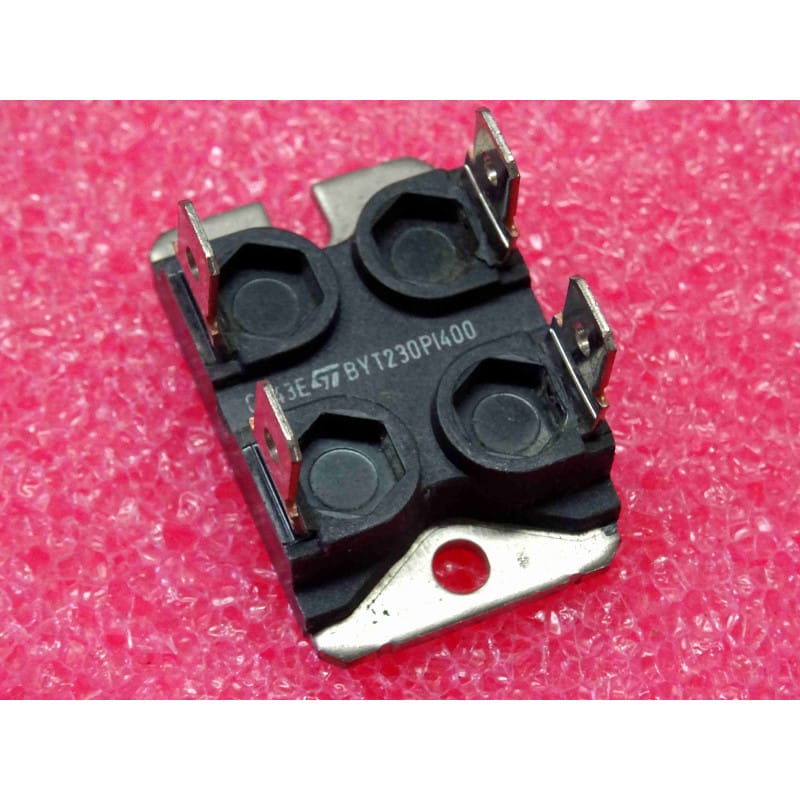

Diode de redressement de puissance à commutation ultra-rapide en boîtier à semelle isolée (Fast Soft-Recovery Power Rectifier Diode / ISOTOP Package) de référence BYT230PI-400 / BYT230PIV-400 (BYT 230 PI / PIV 400 / série BYT230PI-200 à BYT230PI-1000) fabriquée par STMicroelectronics (ST), conçue pour les techniciens de maintenance en électronique de puissance, concepteurs d'alimentations à découpage industrielles (SMPS), spécialistes des convertisseurs DC-DC haute puissance, onduleurs, hacheurs PWM et électroniciens d'atelier.
La diode STMicroelectronics BYT230PI(V)-400 est un composant de puissance industriel logé dans le boîtier surmoulé à semelle métallique isolée ISOTOP (compatible standard SOT-227 / SOT-227B) avec sorties à cosses Fast-On / bornes de raccordement. Elle est spécialement optimisée pour les étages de conversion basse et moyenne tension exigeant des pertes par conduction réduites et une commutation très dynamique. Elle présente une tension inverse répétitive de crête (VRRM / Urrm) de 400 V (tension continue de blocage VR de 400 V), délivre un courant direct moyen nominal (IF(AV) / If) de 30 A (en continu à température de boîtier TC = 75°C à 90°C), et garantit un temps de recouvrement inverse ultra-court (trr) typiquement compris entre 35 ns et 50 ns. Grâce à sa structure passivée sous verre à recouvrement doux (Soft Recovery) et son boîtier ISOTOP assurant une isolation diélectrique interne de 2500 V RMS, elle réduit significativement les bruits de commutation (CEM) tout en permettant un montage direct sur radiateur commun sans isolant additionnel.
Composants Électroniques de Puissance & Semi-conducteurs / Fabricant : STMicroelectronics (ST) / Référence Fabricant : BYT230PI-400 / BYT230PIV-400 (Marquage Boîtier : BYT230PI400 / BYT230PIV400) / Type de Composant : Diode de puissance ultra-rapide à semelle isolée (Ultrafast Soft-Recovery Power Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 400 V / Tension Continue de Blocage Max (VR) : 400 V / Tension Efficace Max (VRMS) : 280 V / Courant Direct Moyen Nominal (IF(AV)) : 30 A (à TC = 75°C - 90°C) / Courant Direct Efficace Max (IF(RMS)) : 50 A à 60 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 250 A à 300 A (onde demi-sinus 10 ms) / Temps de Recouvrement Inverse (trr) : 35 ns à 50 ns max / Chute de Tension Directe (VF) : Typiquement 1,15 V à 1,30 V sous 30 A (à TJ = 100°C) / 1,45 V max à 25°C / Tension d'Isolation Diélectrique Semelle (VISO) : 2500 V RMS (1 minute entre bornes et semelle métallique) / Boîtier Mécanique : Module de puissance surmoulé ISOTOP (SOT-227B / résine époxy ignifugée UL 94V-0) à semelle en cuivre nickelé / Raccordement Électrique : Bornes à cosses plates mâles Fast-On 6,35 mm ou vis selon version / État : Neuf de stock d'origine (NOS / New Old Stock), semelle métallique plane sans rayures, bornes étamées propres et sans oxydation, jamais monté. Composant de haute performance pour hacheurs de puissance, alimentations SMPS, redressement secondaire et chargeurs de batteries.
Format Industriel ISOTOP / SOT-227 Isolé (2500 V RMS) :
Semelle métallique interne électriquement isolée du circuit de puissance, autorisant un montage direct par vis sur radiateur commun relié à la terre sans canon isolant ni feuille de mica.
Tension Calibrée pour Rails 48 V à 150 V DC (400 V Crête) :
Idéale pour les étages secondaires de transformateurs haute fréquence, convertisseurs Buck/Boost et systèmes de distribution 48 V / 72 V / 110 V DC.
Chute de Tension Réduite par rapport aux Gammes Haute Tension (VF < 1,3 V) :
Moins de dissipation thermique en conduction que la version 800 V (BYT230PI-800), maximisant le rendement énergétique sur les charges de forte intensité.
Commutation Ultra-Rapide (trr sous 35-50 ns) :
Excellente efficacité dynamique pour les fréquences de hachage élevées (30 kHz à plus de 100 kHz) avec suroscillations parasites minimales.
Capacité en Courant Continu Soutenue (30 A Réels) :
Supporte sans contrainte thermique les cycles de charge intensifs et charges inductives de moteurs DC ou transformateurs de soudage.
Connexion Haute Fiabilité Fast-On :
Sorties prévues pour cosses 6,35 mm à verrouillage franc, facilitant le câblage d'atelier et la maintenance modulaire.
État : Pièce neuve d'origine (NOS), prête pour installation immédiate sur dissipateur.
Grandes Lignes d'Utilisation & Brochage ISOTOP :
Configuration Interne : Selon le schéma sérigraphié sur le boîtier, les bornes d'entrée correspondent à l'Anode et les bornes de sortie à la Cathode (sur les versions PIV à double diode interne, configuration en deux diodes indépendantes ou cathode commune).
Contrôle Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode -> conduction directe mesurée entre 0,38 V et 0,50 V (test à faible courant).
Inverser les pointes -> affichage hors échelle / circuit ouvert (blocage parfait).
Contrôler l'isolement galvanique total entre chaque cosse et la semelle métallique inférieure (résistance infinie).
Différence de Calibre vs BYT230PI-800 :
La version 400 V (BYT230PI-400) présente une chute de tension directe (VF) plus faible et une commutation encore plus rapide que la version 800 V, ce qui en fait le composant idéal pour les étages secondaires où la tension inverse crête ne dépasse pas 250 V à 300 V.
Applications Industrielles Privilégiées :
Redressement Secondaire Haute Puissance : En sortie de transformateurs de découpage (SMPS / Forward / Push-Pull / Pont complet) délivrant des tensions continues de 24 V, 48 V, 72 V ou 110 V DC.
Diode de Roue Libre (Freewheeling) : Protection et démagnétisation sur hacheurs de moteurs à courant continu et électroaimants de puissance alimentés en 48 V à 150 V DC.
Étages de Puissance de Postes à Souder Inverter.
Consignes d'Installation Thermique & Montage :
Nettoyer la surface du radiateur et appliquer une pellicule fine et homogène de pâte thermique sur toute la surface de la semelle en cuivre nickelé.
Visser au couple recommandé de 1,1 N.m à 1,3 N.m avec rondelles adaptées pour garantir une pression de contact uniforme sans déformation mécanique.
Raccorder avec des cosses Fast-On femelles 6,35 mm de qualité industrielle serties sur câble cuivre de section 4 mm² à 6 mm² minimum.
