Diode de redressement de puissance à commutation ultra-rapide à semelle isolée (Fast Soft-Recovery Power Rectifier Diode / ISOTOP Package) de référence BYT230PI-800 (BYT 230 PI - 800 / marquée BYT230PI800 / série BYT230PI-400 à BYT230PI-1000) fabriquée par STMicroelectronics (ST), conçue pour les techniciens de maintenance en électronique de puissance, concepteurs d'alimentations à découpage industrielles (SMPS), spécialistes des variateurs de fréquence, onduleurs/inverters, hacheurs de traction, postes de soudage à l'arc inverter et électroniciens d'atelier.

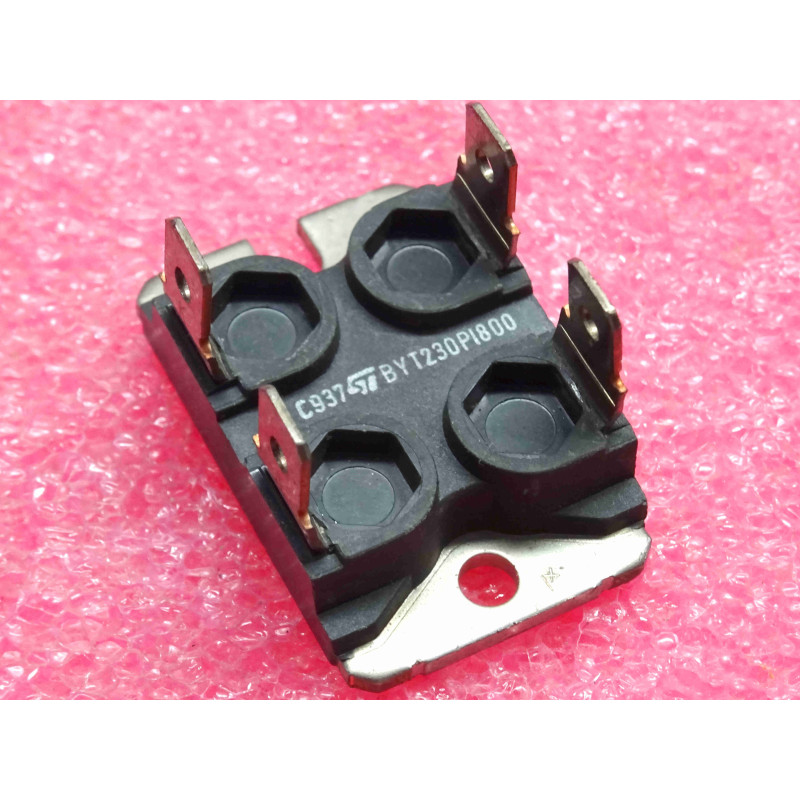

La diode STMicroelectronics BYT230PI-800 est un composant de puissance de référence mondiale logé dans le célèbre boîtier industriel à semelle métallique isolée ISOTOP (compatible SOT-227 / SOT-227B) avec sorties à cosses Fast-On / bornes de raccordement. Elle offre une tension inverse répétitive de crête (VRRM / Urrm) de 800 V (tension continue de blocage VR de 800 V), un courant direct moyen nominal (IF(AV) / If) de 30 A (en continu à température de boîtier TC = 70°C à 85°C), et garantit un temps de recouvrement inverse ultra-court (trr) typiquement compris entre 50 ns et 70 ns. Grâce à sa technologie silicium planaire passivée sous verre à recouvrement doux (Soft Ultrafast Recovery) et son boîtier ISOTOP garantissant une isolation diélectrique interne de 2500 V RMS, elle supprime les pointes de surtension inductives à la coupure tout en permettant un montage direct sur radiateur commun sans kit d'isolation mica.
Composants Électroniques de Puissance & Semi-conducteurs / Fabricant : STMicroelectronics (ST) / Référence Fabricant : BYT230PI-800 (Marquage Boîtier : BYT230PI800 / BYT 230 PI 800) / Type de Composant : Diode de redressement de puissance ultra-rapide en boîtier isolé (Ultrafast Soft-Recovery Power Rectifier) / Tension Inverse Répétitive Max (VRRM / Urrm) : 800 V / Tension Continue de Blocage Max (VR) : 800 V / Tension Efficace Max (VRMS) : 560 V / Courant Direct Moyen Nominal (IF(AV)) : 30 A (à TC = 70°C - 85°C) / Courant Direct Efficace Max (IF(RMS)) : 50 A à 60 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 250 A à 300 A (onde demi-sinus 10 ms) / Temps de Recouvrement Inverse (trr) : 50 ns à 70 ns max / Chute de Tension Directe Max (VF) : Typiquement 1,3 V à 1,5 V sous 30 A (à TJ = 100°C) / Tension d'Isolation Diélectrique Semelle (VISO) : 2500 V RMS (1 minute entre bornes et semelle métallique) / Boîtier Mécanique : Module de puissance surmoulé ISOTOP (SOT-227B / résine époxy ignifugée UL 94V-0) à semelle en cuivre nickelé / Raccordement Électrique : Bornes à cosses plates mâles Fast-On 6,35 mm ou vis selon configuration / État : Neuf de stock d'origine (NOS / New Old Stock), semelle métallique parfaitement plane sans rayures, cosses étamées propres et sans oxydation, jamais monté. Composant de haute fiabilité pour onduleurs, hacheurs de puissance, chargeurs industriels et postes à souder.
Format Industriel ISOTOP / SOT-227 Isolé (2500 V RMS) :
La semelle métallique interne est électriquement isolée du circuit de puissance, permettant le montage direct par vis sur un dissipateur thermique commun mis à la terre sans isolant mica ni canon isolant.
Tension Calibrée pour Bus Continu Élevé (800 V) :
Parfaitement adaptée aux bus continus 400 V à 600 V DC redressés à partir du réseau triphasé 400 V AC ou d'étages PFC haute tension.
Forte Capacité en Courant Continu (30 A Réels) :
Dimensionnée pour alimenter en continu des charges inductives lourdes, moteurs DC et transformateurs de découpage de forte puissance.
Commutation Ultra-Rapide à Recouvrement Doux (trr sous 50-70 ns) :
Réduit considérablement les pertes par commutation dans les alimentations travaillant entre 20 kHz et 100 kHz et supprime les bruits parasites haute fréquence (CEM).
Forte Capacité de Tenue aux Surcharges (IFSM jusqu'à 300 A) :
Encaisse sans risque de destruction les appels de courant transitoires lors du démarrage ou des courts-circuits temporaires de charge.
Raccordement Rapide & Robuste (Fast-On) :
Sorties prévues pour cosses Fast-On 6,35 mm haute intensité, assurant une connexion franche et un démontage aisé en maintenance.
État : Pièce neuve de stock d'origine (NOS), prête pour installation immédiate.
Grandes Lignes d'Utilisation & Brochage ISOTOP :
Configuration Interne : Selon la gravure sur le boîtier (schéma sérigraphié en face avant), les bornes 1 et 2 sont reliées à l'Anode (ou bornes d'entrée) et les bornes 3 et 4 à la Cathode (pôle positif continu en redressement), ou configuration diode simple/double avec bornes doublées pour le passage du fort courant.
Contrôle Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode -> conduction directe mesurée entre 0,40 V et 0,55 V (test sous faible courant).
Inverser les pointes -> affichage hors échelle / circuit ouvert (blocage parfait).
Vérifier l'isolement complet entre chaque borne et la semelle métallique inférieure (résistance infinie).
Applications Industrielles Recommandées :
Diode de Roue Libre Rapide (Freewheeling Diode) : Montée en parallèle inverse sur les bobines de moteurs DC, inductances de lissage et primaires/secondaires de transformateurs de découpage commutés par des transistors IGBT ou MOSFET de puissance.
Postes de Soudage Inverter (MMA / TIG / MIG) : Redressement secondaire rapide haute fréquence en sortie du transformateur ferrite de puissance.
Onduleurs & Variateurs de Vitesse Industriels : Protection contre les tensions inverses induites et récupération d'énergie sur les bras de ponts.
Convertisseurs DC-DC & Hacheurs Abaisseurs (Buck / Boost / PFC) : Étage de redressement de puissance à haut rendement.
Consignes d'Installation Thermique & Serrage :
Nettoyer soigneusement la surface du radiateur et appliquer un film très mince et régulier de pâte thermique conductrice sur toute la surface de la semelle en cuivre nickelé.
Respecter le couple de serrage recommandé des vis de fixation du boîtier ISOTOP (environ 1,1 N.m à 1,3 N.m) avec rondelles freins pour éviter toute déformation du boîtier.
Utiliser des cosses femelles Fast-On 6,35 mm en laiton nickelé ou étamé de qualité professionnelle, serties avec du câble de forte section (4 mm² à 6 mm² minimum) adapté aux 30 A continus.
