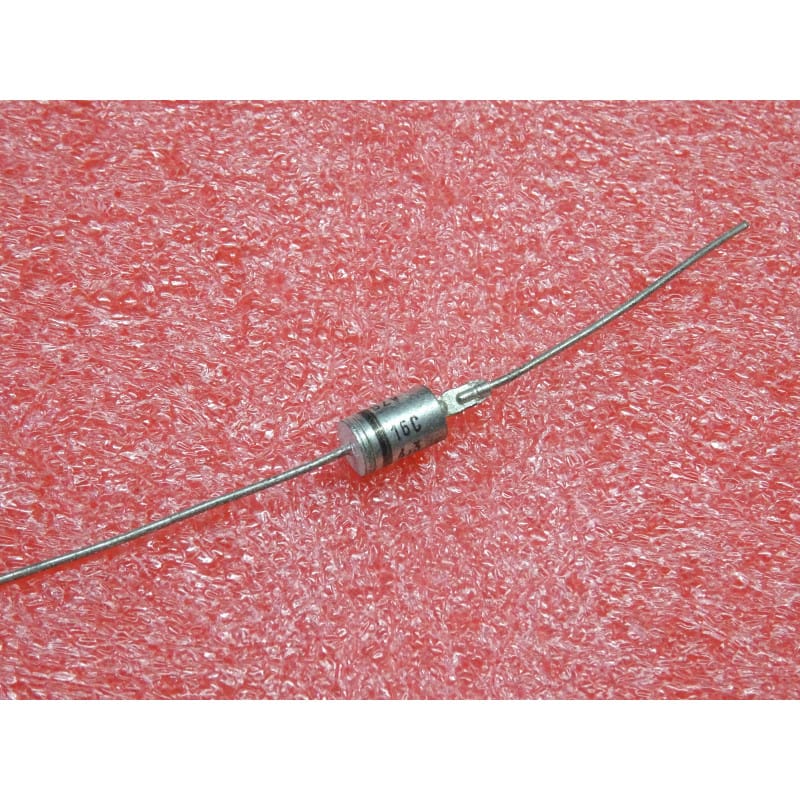

Lot de 2 Diodes Zener Moyenne Puissance Thomson / ST BZV16C4V3 (4,3 V / 3 W / Boîtier Axial Métallique-Plastique de Puissance)

Lot de 2 diodes Zener de régulation et de référence de tension au silicium moyenne puissance (Silicon Medium-Power Voltage Reference & Regulator Zener Diode) de référence standard européenne Pro-Electron BZV16C4V3 (BZV 16C 4V3 / BZV16-C4V3 / série BZV16 à BZV24) fabriquées à l'origine par THOMSON-CSF (devenu STMicroelectronics / ST), conçues pour les concepteurs de circuits analogiques de précision, réparateurs d'alimentations de laboratoire stabilisées, spécialistes de l'instrumentation de mesure et électroniciens d'atelier.

La diode Thomson / ST BZV16C4V3 est un semi-conducteur de régulation moyenne puissance encapsulé dans un boîtier axial renforcé haute dissipation thermique (format axial de puissance type SOD-64 / DO-4 ou boîtier surmoulé à collerette de dissipation). Conçue pour stabiliser des tensions basses avec une capacité en courant bien supérieure aux petites Zener 0,5 W ordinaires, elle offre une tension Zener nominale (VZ / Uz) calibrée de 4,3 V DC (classe C à tolérance stricte +/-5%, plage garantie de 4,0 V à 4,6 V) sous un faible courant de test de référence (IZT) de 1 mA (avec une plage de fonctionnement dynamique pouvant monter à plusieurs centaines de milliampères). Elle dissipe une puissance continue maximale (Ptot / PD) de 3,0 W (sur circuit imprimé avec dissipateurs ou pastilles de cuivre larges à TA = 25°C), présente une très faible résistance dynamique en régime de conduction et garantit une excellente stabilité thermique pour la polarisation d'étages à transistors, le décalage de niveau logique et la régulation locale basse tension.

Caractéristiques Essentielles

• Dissipation de Puissance Renforcée (3 W Réels) :

  • Six fois la puissance d'une Zener classique 500 mW (type BZX55), permettant d'absorber des variations de courant importantes sans dérive ni échauffement critique.

• Tension Zener Basse Calibrée à 4,3 V DC (Tolérance +/-5% / Classe C) :

  • Seuil optimal pour les étages d'alimentation basse tension, les références de comparateurs et la protection de lignes sensibles.

• Très Faible Courant de Test de Référence (1 mA) :

  • Entrée en régulation rapide permettant son utilisation dans des circuits à très faible consommation de veille.

• Boîtier Axial Robuste à Forte Dissipation Thermique :

  • Broches massives en cuivre étamé favorisant le drainage calorifique direct vers les plans de masse du circuit imprimé.

• Qualité & Fiabilité Thomson-CSF / ST d'Origine :

  • Jonction silicium passivée réputée pour sa robustesse face aux transitoires et sa stabilité sur plusieurs décennies.

• État : Pièces neuves de stock d'époque (NOS / New Old Stock), broches axiales étamées d'usine propres et prêtes pour le brasage.

Mémo Technique d'Atelier & Points Clés

• Identification de la Polarité & Câblage :

  • Repérage Visuel : La bague imprimée sur le corps du composant repère la Cathode (borne négative / raccordement au potentiel positif en régime Zener).

  • Raccordement Électrique :

    • La Cathode (côté bague) se relie au potentiel positif (+).

    • L'Anode se relie au potentiel le plus négatif / masse (-).

• Calcul de la Résistance Ballast Série (R) :

  • Formule : R = (Valimentation - 4,3V) / (Icharge + Iz).

  • Grâce à sa tenue en puissance de 3 W, le courant Iz peut être fixé confortablement entre 10 mA et 200 mA pour garantir une impédance dynamique minimale et une régulation très rigide sous charge variable.

• Contrôle Rapide au Multimètre (Mode Test Diode) :

  • Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode) : Conduction mesurée entre 0,60 V et 0,72 V (jonction silicium normale).

  • Sens inverse : Affichage circuit ouvert / hors échelle (0L) sur un multimètre standard (la tension de test 2-3 V du contrôleur étant inférieure au seuil Zener de 4,3 V).

• Domaines d'Application Clés :

  • Régulateur Shunt Basse Tension Direct : Stabilisation d'un rail 4,3 V à fort débit sans transistor ballast externe à partir d'une source 9 V ou 12 V DC.

  • Polarisation & Décalage de Niveau : Création d'une chute de tension stable de 4,3 V dans les étages différentiels et amplificateurs audio.

  • Référence de Tension Robuste pour Ponts de Mesure & Alimentations Linéaires.

  • Protection & Clamping de Lignes Sensibles contre les Surtensions > 4,5 V.

• Consignes d'Implantation & Brasage :

  • Pour exploiter une puissance supérieure à 1 W en continu, conserver au moins 8 à 10 mm de longueur de broche et prévoir de larges pastilles ou plans de cuivre sur le circuit imprimé pour évacuer les calories par conduction thermique à travers les pattes.

Composants Électroniques & Semi-conducteurs / Fabricant : THOMSON-CSF (STMicroelectronics / ST) / Référence Constructeur : BZV16C4V3 (Variantes : BZV 16C 4V3 / BZV16-C4V3 / Famille Pro-Electron BZV16 à BZV24) / Type de Composant : Diode Zener de régulation et de référence silicium moyenne puissance 3 W (Medium-Power Silicon Zener Diode) / Tension Zener Nominale (VZ / Uz) : 4,3 V DC (plage garantie 4,0 V à 4,6 V sous IZT = 1 mA) / Tolérance sur Tension Zener : +/-5% (Classe C) / Courant de Test Zener Nominal (IZT) : 1 mA / Puissance Continue Max Dissipable (Ptot / PD) : 3,0 W (à TA = 25°C) / Courant Zener Max Continu Admissible (IZM) : Jusqu'à 650 mA sous dissipation adéquate / Boîtier Mécanique : Axial de puissance haute dissipation (SOD-64 / DO-4 axial plastique-verre) / Conditionnement : Lot de 2 pièces / Température de Fonctionnement : -65°C à +175°C / État : Neuf de stock d'époque (NOS / New Old Stock Genuine Thomson/ST), broches étamées d'usine sans oxydation, jamais soudé. Composant noble indispensable pour alimentations régulées 4.3V de puissance, références analogiques et maintenance d'équipements de précision.
