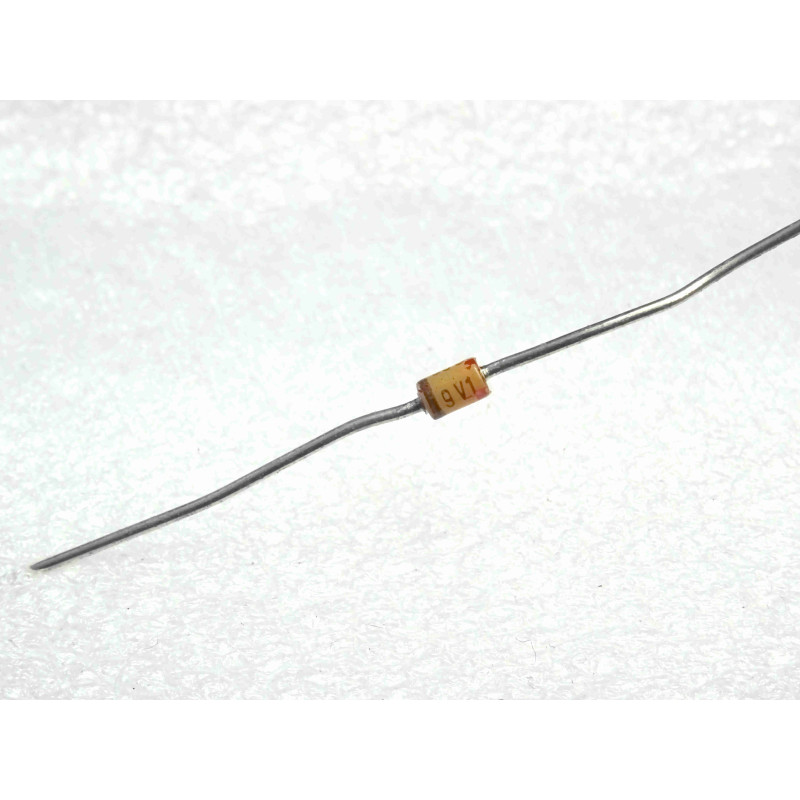

Lot de 100 diodes Zener de régulation de tension de référence BZX85C 9V1 (BZX85C9V1 / BZX85-C9V1), conçu pour les techniciens de maintenance électronique, concepteurs de cartes, réparateurs d'alimentations linéaires/à découpage, électroniciens d'atelier et passionnés de prototypage.
La diode BZX85C9V1 est un grand classique de la régulation et de la référence de tension en boîtier traversant axial verre DO-41 (DO-204AL). Elle fournit une tension nominale de régulation Zener (Vz) de 9,1 V (plage standard série C : 8,6 V à 9,6 V sous courant de test Izt = 25 mA) et dispose d'une puissance de dissipation continue admissible pouvant atteindre 1,0 W à 1,3 W selon les conditions de refroidissement et la longueur des broches. Dotée d'une très bonne stabilité thermique et d'une impédance dynamique réduite, elle convient parfaitement pour la stabilisation de rails d'alimentation, la création de tensions de référence pour amplificateurs opérationnels/comparateurs, l'écrêtage de signaux ou la protection contre les surtensions sur les entrées analogiques et grilles de transistors MOSFET.
Composants Électroniques & Semi-conducteurs / Série Fabricant : BZX85C 9V1 (BZX85 Series) / Type de Composant : Diode Zener de régulation et de référence de tension / Tension Zener Nominale (Vz) : 9,1 V (Tolérance +/- 5% / 8,6 V à 9,6 V) / Courant de Test Zener (Izt) : 25 mA / Puissance Dissipée Max (Ptot) : 1,0 W à 1,3 W (selon température ambiante et dissipation des pistes) / Résistance Dynamique Zener (Zzt) : Faible impédance interne (typiquement inférieure ou égale à 5 Ohms sous Izt) / Courant Inverse de Fuite (Ir) : Inférieur à 0,5 µA sous 6 V / Boîtier Mécanique : Verre hermétique axial DO-41 (DO-204AL) / Conditionnement : Lot de 100 pièces / État : Neuf de stock d'origine (NOS / New Old Stock) en bande / vrac d'origine, broches étamées propres et sans oxydation, prêtes à souder. Lot d'atelier économique et indispensable pour le stock d'établi et le dépannage.
Format Standardisé Axial Verre DO-41 :
Boîtier hermétique en verre passivé assurant une très grande fiabilité dans le temps et une tenue thermique élevée jusqu'à 175°C de jonction.
Dissipation de Puissance Confortable (1 W / 1,3 W) :
Encaisse des courants de polarisation Zener continus jusqu'à plus de 100 mA sans dérive excessive par rapport aux petits modèles 0,5 W (série BZX55C).
Tolérance Précise Série C (+/- 5%) :
Garantit une tension de seuil calibrée entre 8,6 V et 9,6 V pour les étages d'asservissement et de régulation.
Lot Quantitatif d'Atelier (100 Pièces) :
Idéal pour le reconditionnement de stock, les petites séries de production ou l'entretien régulier de parcs d'équipements.
État : Composants neufs, broches étamées brillantes et prêtes pour insertion directe sur PCB ou montages en l'air.
Repérage & Polarisation en Régulation :
Repérage de la Cathode : La bague noire sur le corps en verre identifie la Cathode.
Montage Zener : Pour fonctionner en régulateur de tension (Vz = 9,1 V), la diode doit être branchée en inverse (Cathode orientée vers le potentiel positif à travers une résistance série de limitation de courant).
Calcul de la Résistance Série de Limitation (Rs) :
Dimensionner Rs selon la tension d'entrée brute (Vin) et la consommation de la charge :
Rs = (Vin - 9,1 V) / (Icharge + Iz)
Veiller à ce que le courant Iz reste supérieur à quelques milliampères (pour rester au-delà du coude de régulation) sans dépasser le courant maximum Izmax d'environ 100 mA pour éviter l'échauffement destructif.
Applications Courantes :
Rail de polarisation 9 V stable pour circuits intégrés audio, régulateurs discrets pour amplificateurs opérationnels, ou protection des grilles de transistors MOSFET contre les transitoires supérieurs à 9-10 V.
