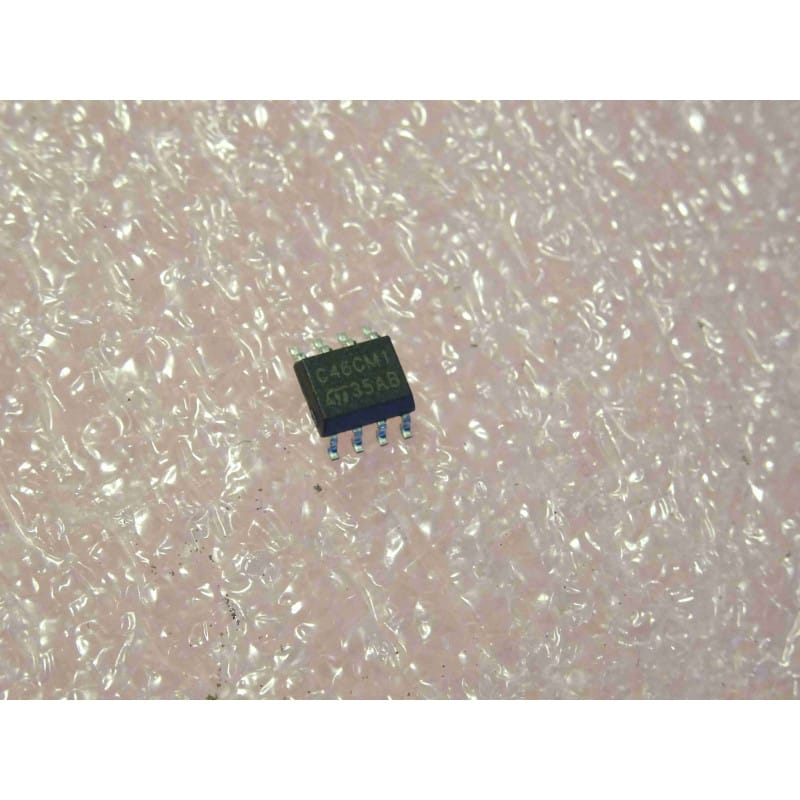

Le C46CM1 (marqué ST C46CM1 ou C46CM1 de la marque STMicroelectronics) est un circuit intégré d'époque de type mémoire morte effaçable et programmable électriquement (EEPROM) de 1 Kbit (1024 bits). Présenté dans son boîtier plastique double en ligne standard à 8 broches (DIP8), ce composant d'origine authentique et neuf de stock d'époque (NOS) est proposé en lot de 2 pièces.
Cette EEPROM utilise le protocole de communication série synchrone Microwire (3 fils, compatible avec le protocole classique de type 93C46). Très robuste, elle est optimisée pour stocker de petites quantités de données non volatiles de manière extrêmement fiable. On retrouve ce composant de chez STMicroelectronics dans les calculateurs automobiles d'époque, les modules d'appareils électroménagers des années 90, les cartes industrielles de contrôle et les terminaux de télécommunications pour sauvegarder les configurations matérielles, les numéros de série ou les données d'étalonnage.
Protocole Série Microwire (Standard 93C46) : Dialogue via un bus série synchrone simple à 3 ou 4 lignes (CS, SK, DI, DO), très répandu sur les microcontrôleurs des décennies passées.
Format d'Organisation Flexible : Structure interne de 1 024 bits, généralement configurable en 128 mots de 8 bits ou en 64 mots de 16 bits selon l'état de la broche d'organisation.
Haute Fiabilité de Rétention : Technologie de cellule EEPROM de qualité industrielle STMicroelectronics, assurant la conservation des données sur plusieurs décennies sans alimentation.
Le diagnostic classique "Échec de lecture des configurations, paramètres d'origine perdus ou blocage au boot" :
Perte ou corruption du contenu de la mémoire (Données altérées) : Bien que l'EEPROM ne dépende pas d'une pile, la rétention des données de ces premières générations de puces CMOS peut finir par faiblir après 25 à 30 ans. Si votre équipement d'époque démarre avec des paramètres totalement erratiques ou refuse de s'initialiser en indiquant un défaut de checksum, le silicium de la mémoire d'origine est probablement fatigué. Remplacer l'ancienne puce par l'un de ces exemplaires NOS et réinjecter le dump binaire d'origine résout le problème.
Vérification des lignes d'horloge (SK) et de données (DI/DO) : À l'aide de votre oscilloscope, observez l'activité sur la broche d'horloge (Pin 2 - SK) et d'entrée de données (Pin 3 - DI) au moment de l'allumage de l'appareil. Si le microcontrôleur principal interroge l'EEPROM mais que la broche de sortie (Pin 4 - DO) reste muette (état flottant ou fixe à 0V), l'étage de sortie de la puce est endommagé, ou le signal de sélection du circuit (Pin 1 - CS) n'est pas activé.
Vérification de la tension d'alimentation de sauvegarde : Ces EEPROM fonctionnent généralement sous une tension d'alimentation standard de 5V (sur la broche 8). Si cette tension est trop faible ou bruitée en raison d'un condensateur de filtrage fatigué sur la carte mère, les opérations d'écriture de la puce échoueront systématiquement.
Précautions de manipulation et d'installation :
Les mémoires d'époque de technologie CMOS sont sensibles aux décharges électrostatiques (ESD). L'utilisation d'un support de précision tulipe au format DIP8 est vivement recommandée sur votre circuit imprimé. Cela évite d'exposer ce composant d'époque rare au stress thermique d'une soudure directe au fer, tout en facilitant d'éventuelles extractions futures pour des besoins de lecture ou d'écriture sur un programmateur d'EEPROM universel. Nettoyez soigneusement la zone de travail à l'alcool isopropylique pur après toute intervention de brasage.
