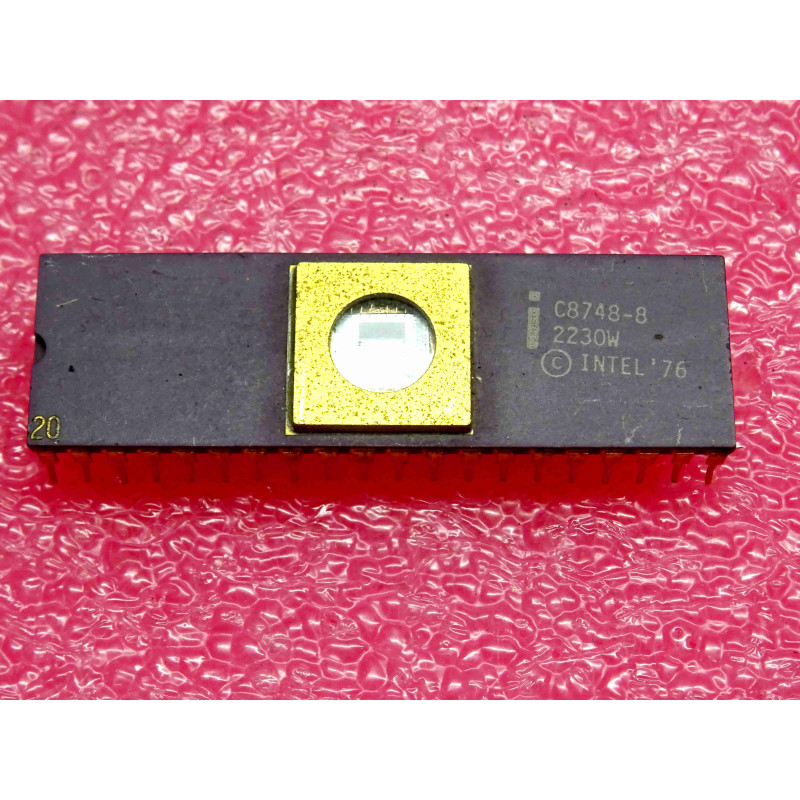

Le C8748-8 (d'Intel) est un microcontrôleur pionnier de la famille MCS-48. Il s'agit d'un système complet sur une seule puce (SoC), intégrant CPU, mémoire vive (RAM), entrées/sorties (I/O) et une mémoire morte effaçable (EPROM) de 1 Ko. C'est l'un des ancêtres des microcontrôleurs modernes utilisés dans l'électronique embarquée.
Note technique :
Système tout-en-un : Contrairement aux microprocesseurs de l'époque qui nécessitaient des puces annexes pour la RAM ou la ROM, le C8748 regroupe tout le nécessaire pour des tâches de contrôle simples.
EPROM Intégrée : Le "C" dans la référence indique la présence d'une fenêtre en quartz sur le dessus du boîtier céramique, permettant d'effacer le programme interne via une exposition aux rayons ultraviolets (UV).
Interface : Il possède 27 lignes d'entrées/sorties programmables, ce qui le rendait extrêmement populaire pour gérer des claviers, des afficheurs ou des relais dans les appareils électroménagers et les systèmes industriels des années 80.
Conseils Pro :
Programmation : La programmation de ce composant nécessite un programmateur spécifique capable de gérer la tension de programmation (VPP) propre à la série 8748. Si vous tentez de le lire ou de le programmer, assurez-vous que votre matériel supporte bien les timings particuliers des EPROMs Intel de cette génération.
Gestion thermique : Ces puces en céramique ont tendance à chauffer. Assurez-vous d'utiliser un support tulipe pour faciliter le remplacement, et évitez de les souder directement sur la carte si possible.
Maintenance (NOS) : Ce CI est la pièce maîtresse de nombreuses bornes d'arcade, instruments de musique (ex: synthétiseurs vintage) et calculateurs industriels. Si le système ne démarre pas, vérifiez d'abord l'oscillateur à quartz (broches X1/X2) : ces composants sont très sensibles aux dérivations de fréquence avec l'âge. Si la puce semble défaillante, vérifiez aussi les niveaux logiques sur les lignes de bus ; une entrée/sortie grillée est souvent la cause d'une erreur de contrôle globale.
