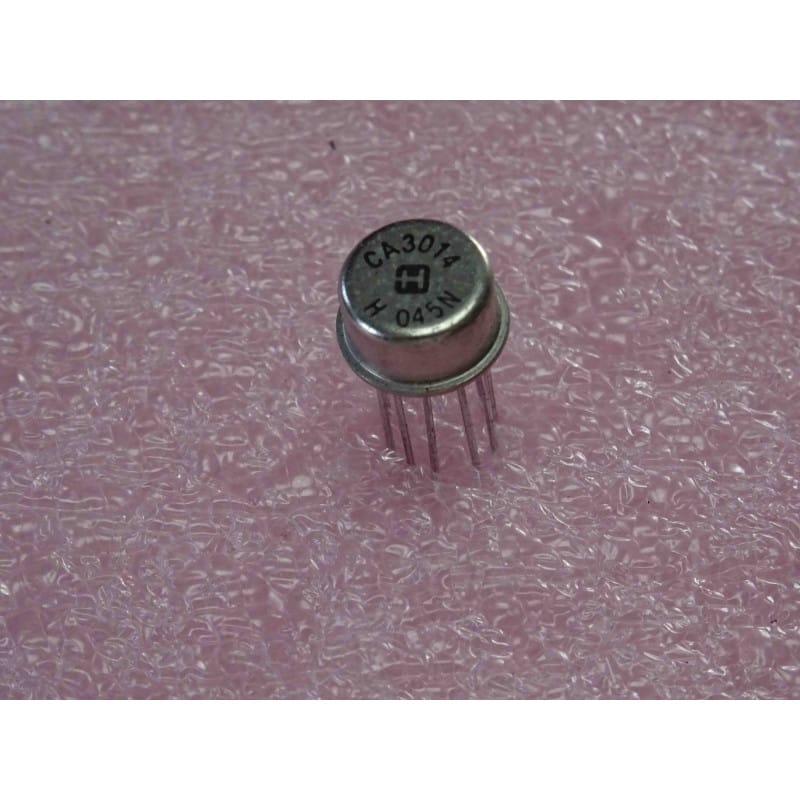

Le CA3014H (conçu historiquement par RCA et produit également par Harris Semiconductor) est un circuit intégré linéaire d'époque conçu comme un amplificateur d'ondes métriques (Wideband Amplifier / Discriminator) pour les signaux de fréquence intermédiaire (FI) en modulation de fréquence (FM). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous un boîtier métallique hermétique de type TO-99 à 10 broches (boîtier rond "can").
Ce circuit hautement spécialisé intègre un amplificateur-limiteur de haute performance à couplage direct, un détecteur de phase (discriminateur FM) et un amplificateur de sortie audio (driver). Il a été massivement utilisé dans les étages récepteurs radio FM d'époque, les télécommunications et les sections audio des téléviseurs rétro.
Solution FI FM Tout-en-Un : Regroupe les fonctions d'amplification, de limitation, de détection de phase et d'amplification audio sur une seule puce.
Excellente Limitation : Seuil de limitation bas garantissant une excellente réjection des parasites d'amplitude (AM) sur le signal FM.
Boîtier Militaire TO-99 Robustesse : Boîtier métallique hermétique offrant un excellent blindage électromagnétique contre les interférences haute fréquence (HF) environnantes.
Brochage Standard (TO-99, vu du dessous, ergot détrompeur vers la broche 10) :
Broche 1 : Entrée (INPUT)
Broche 2 : Masse / Bypass entrée
Broche 3 : Alimentation interne régulée (Zener)
Broche 4 : Connexion au transformateur de discrimination
Broche 5 : Sortie du détecteur (Detector Output)
Broche 6 : Entrée du driver audio
Broche 7 : Sortie Audio (Audio Output)
Broche 8 : Masse générale / Boîtier (GND)
Broche 9 : Filtre de découplage
Broche 10 : Tension d'alimentation positive (Vcc)
Test Rapide à l'Établi (Hors tension) :
Un court-circuit franc (0 ohm ou bip continu) entre la broche 10 (Vcc) et la broche 8 (GND/Boîtier) indique que la puce est HS.
Soudage & Montage d'Atelier :
Utilisez de préférence un support rond d'époque adapté au format TO-99 (10 broches) pour éviter de chauffer directement le composant.
Si vous le soudez directement, réglez votre fer à 280°C - 300°C maximum pendant 2 secondes par broche. Nettoyez les résidus de flux à l'alcool isopropylique pur pour préserver la sensibilité du signal d'entrée.
