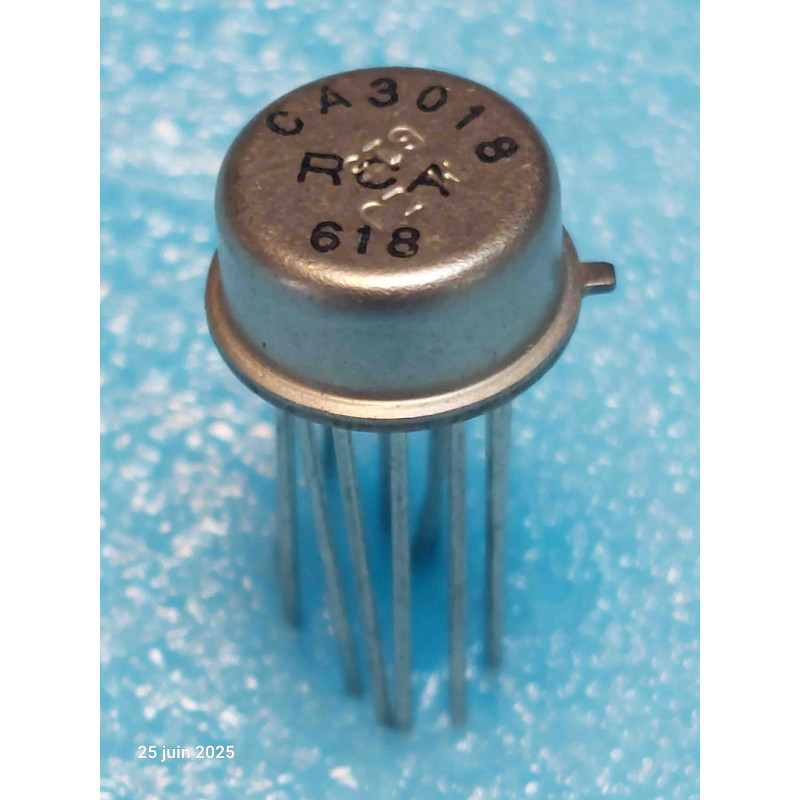

Le CA3018 est un circuit intégré analogique historique et emblématique développé par RCA (Radio Corporation of America). Logé dans un boîtier métallique TO-99 (style "boîtier rond type transistor" à 12 broches), ce composant est un réseau de 4 transistors bipolaires NPN universels intégrés sur une même puce de silicium.
Sa configuration unique d'époque comprend deux transistors totalement isolés et deux transistors couplés (l'un configuré en paire Darlington, l'autre partageant une ligne commune). La version "Pattes Longues" d'origine est particulièrement recherchée par les restaurateurs pour sa facilité d'insertion sur les supports d'époque ou pour le câblage direct en l'air. C'est une pièce New Old Stock (NOS) de collection, indispensable pour réparer ou restaurer du matériel de mesure de laboratoire vintage (oscilloscopes Tektronix/HP), des consoles de mixage audio analogiques des années 70, ou d'anciens modules de synthèse musicale et pédales d'effets.
Note technique :
Avantage de l'Intégration Monolithique (Appairage Parfait) : Les 4 transistors étant gravés simultanément sur le même substrat de silicium, ils possèdent des caractéristiques électriques (gain Hfe, tension de seuil Vbe) virtuellement identiques et une dérive thermique parfaitement synchrone. C'est une architecture idéale pour concevoir des miroirs de courant, des paires différentielles d'entrée audio ou des amplificateurs logarythmiques d'époque sans distorsion thermique.
Brochage Spécifique du Substrat (Broche 10) : * Le boîtier possède une broche 10 (Substrat) qui isole les transistors entre eux.
Pour assurer le bon fonctionnement de la puce et éviter tout effet de diode parasite entre les transistors, la broche 10 doit impérativement être connectée au potentiel le plus négatif du circuit (généralement la masse ou le rail d'alimentation négatif V-). Ne la laissez jamais flottante.
Conseils Pro :
Le piège de la broche 10 sur les montages audio symétriques : Si vous remplacez ce composant dans un préamplificateur ou un égaliseur d'époque utilisant une alimentation symétrique (ex: +12V / -12V), assurez-vous que la broche 10 est bien reliée au -12V et non à la masse (0V). Si elle est mise à la masse, toute alternance négative du signal audio supérieure à 0,6V va polariser la jonction du substrat en direct, provoquant une distorsion majeure du son ou le blocage du circuit.
Précautions de manipulation des pattes longues : Les broches d'époque en alliage plaqué or ou étamé sont sensibles à la fatigue mécanique. Lors de l'insertion dans un support tulipe ou à travers le circuit imprimé, redressez-les délicatement avec une petite pince à bec plat. Évitez les pliures répétées au ras du boîtier métallique sous peine de casser le cordon de verre isolant à la base de la broche, ce qui détruirait l'étanchéité de la puce et introduirait de l'humidité.
