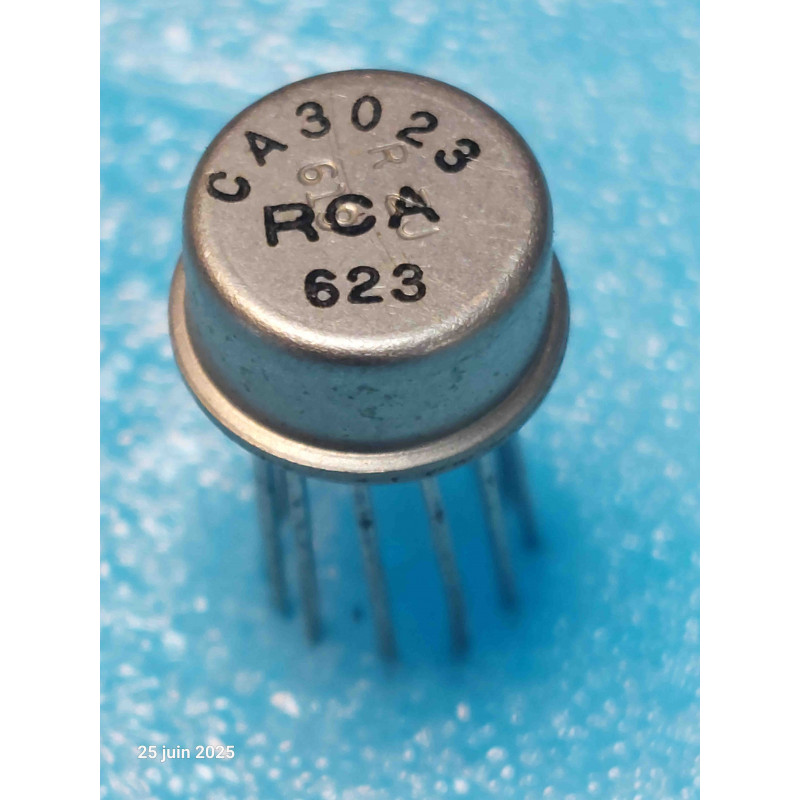

Le CA3023 est un circuit intégré analogique d'époque hautes performances, développé par RCA. Logé dans son boîtier métallique historique TO-99 (style boîtier rond à 12 broches) en version "Pattes Longues", ce composant est un amplificateur linéaire à large bande et gain élevé conçu pour fonctionner du continu (DC) jusqu'à près de 100 MHz.
Il s'agit d'une version améliorée et à plus large bande passante que le CA3021. Grâce à sa flexibilité, il a été massivement utilisé dans les équipements militaires, l'instrumentation de pointe et l'aéronautique comme amplificateur vidéo, amplificateur de fréquence intermédiaire (FI) ou limiteur de signal. C'est une pièce New Old Stock (NOS) d'exception pour la restauration d'appareils de mesure de collection (Tektronix, HP) ou de récepteurs radio professionnels des années 70/80.
Note technique :
Contrôle Automatique de Gain (CAG / AGC) : Le CA3023 dispose d'une entrée spécifique permettant de faire varier le gain global de la puce par l'application d'une simple tension continue de commande. Cela permettait d'éviter la saturation de l'étage de réception lorsque l'émetteur radio ou le signal vidéo d'entrée devenait trop puissant.
Blindage Électromagnétique Natif : Le boîtier métallique rond est relié en interne à une broche de masse (généralement la broche 11). Une fois soudé au plan de masse de la carte, le capot en métal fait office de cage de Faraday, protégeant le signal très sensible contre les rayonnements parasites VHF/UHF environnants.
Conseils Pro :
Identification rigoureuse des broches (Vue de dessous) : Sur le boîtier TO-99 à 12 broches, l'ergot métallique de positionnement se situe juste en dessous de la broche 12. En regardant le composant par le dessous (les broches pointées vers vos yeux), la broche 1 est celle située immédiatement à droite de l'ergot (dans le sens des aiguilles d'une montre). Ne vous trompez pas de sens, l'inversion de l'alimentation détruirait instantanément ce composant rare.
Souplesse et précaution pour les "Pattes Longues" : L'avantage des pattes longues d'origine est de pouvoir adapter le composant sur d'anciennes platines à câblage en l'air ou de les insérer proprement sur des supports tulipes profonds. Cependant, ces broches d'époque sont sensibles à l'oxydation superficielle et à la fatigue mécanique. Utilisez une petite pince plate pour effectuer vos pliages et un coup de nettoyant contact (type KF F2) si les pattes ont légèrement terni avec le temps dans leur tube de stockage.
