Le CA3028A (développé à l'origine par RCA, fabriqué également par Intersil / Harris) est un circuit intégré monolithique analogique comprenant un amplificateur différentiel / cascode haute fréquence et très faible bruit (Differential / Cascode Amplifier IC).

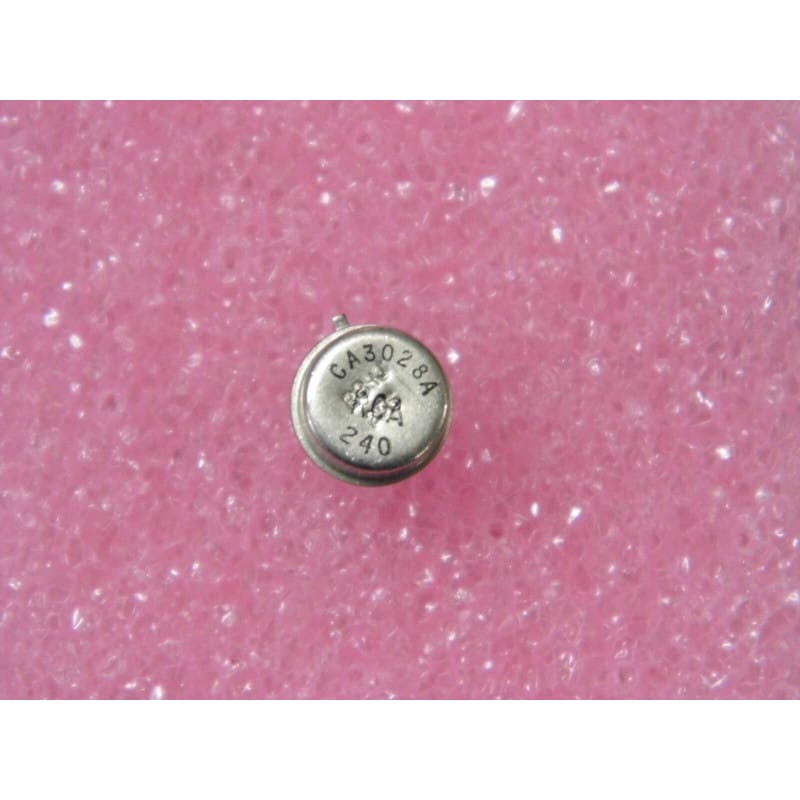

Logé généralement dans un boîtier métallique rond de type TO-99 (TO-5 à 8 broches) ou en boîtier DIP plastique à 8 broches (PDIP8 / DIP-8), ce composant est une véritable légende dans le monde de la radiofréquence (RF), des récepteurs radioamateurs, des étages mélangeurs et des amplificateurs à fréquence intermédiaire (FI/IF) opérant du courant continu (CC) jusqu'à plus de 120 MHz.
Son rôle est d'assurer l'amplification RF/FI, le mélange de fréquences (hétérodyne) ou la modulation en configuration différentielle ou cascode, offrant un gain élevé, une très bonne isolation entrée/sortie et une excellente dynamique.
Fabricant d'origine : RCA (Radio Corporation of America) / Intersil.
Fonction : Amplificateur cascode / différentiel HF, VHF et FI, mélangeur, limiteur.
Boîtier : TO-99 (Boîtier métallique 8 broches) ou PDIP8 / DIP-8.
Signification de la référence :
CA : Circuit Analogique monolithique de la gamme RCA (RCA Linear IC series).
3028 : Référence du modèle d'amplificateur HF/VHF polyvalent.
A : Version à caractéristiques contrôlées pour les applications haute performance/faible bruit (souvent certifiée pour fonctionnement jusqu'à 120 MHz).
Performances clés :
Architecture Ultra-Flexible : Selon le câblage externe des broches, le composant peut être configuré soit en amplificateur cascode (gain élevé, très faible capacité de transfert inverse), soit en amplificateur différentiel (excellente réjection en mode commun, limiteur parfait pour la FM).
Bande Passante Élevée : Fonctionne du courant continu (CC / 0 Hz) jusqu'à 120 MHz en HF/VHF.
Gain en Tension Élevé : Typiquement de 38 dB à 10,7 MHz en mode cascode, et 32 dB en mode différentiel.
Possibilité de Commande Automatique de Gain (CAG / AGC) : Permet une variation de gain fluide sur une plage de plus de 60 dB en appliquant une tension de contrôle sur la source de courant interne.
Pinout / Architecture Générale (Boîtier TO-99 vue du dessous / détrompeur ou DIP-8) :
Broche 1 : Base du transistor d'entrée 1 (Q1 - Entrée différentielle / Entrée cascode).
Broche 2 : Émetteurs reliés de Q1/Q2 (pour couplage externe ou découplage).
Broche 3 : Base du transistor de polarisation / source de courant (Q3 - Entrée de commande CAG / AGC).
Broche 4 : Alimentation négative (VEE / Masse / 0V).
Broche 5 : Base du transistor d'entrée 2 (Q2 - Entrée inverseuse / Masse HF en mode cascode).
Broche 6 : Collecteur du transistor Q2 (Sortie 1 en différentiel).
Broche 7 : Alimentation positive (VCC / +9V à +12V).
Broche 8 : Collecteur du transistor Q1 (Sortie principale / Sortie cascode).
Diagnostic Express (Absence de signal RF, gain effondré, auto-oscillation) :
Mesures sous tension (au multimètre CC et oscilloscope/analiseur HF) :
Tension de Polarisation CAG (Broche 3) : Vérifie la tension sur la broche 3 (base du transistor de source de courant Q3). Si cette tension est ramenée à la masse, le courant interne est coupé et le gain tombe à zéro.
Point Milieu CC des Collecteurs (Broches 6 & 8) : En l'absence de signal RF, vérifie que les collecteurs des transistors ne sont pas bloqués au rail VCC ou saturés à 0V.
Équivalences et Substituts :
Substitut direct proche : CA3028 (version standard), LM3028A (National Semiconductor).
Composant vintage spécifique : Pas d'équivalent pin-à-pin direct moderne en boîtier DIP/TO99.
Recommandations de Montage :
Configuration Cascode vs Différentiel :
Mode Cascode (Gain max / Faible Bruit) : Injecter le signal sur la broche 1, mettre la broche 5 à la masse HF via un condensateur de 10 nF, et récupérer le signal sur la broche 8.
Mode Différentiel (Limiteur FM / Mélangeur) : Injecter le signal entre les broches 1 et 5.
Découplage HF : Placer impérativement un condensateur céramique de 10 nF à 100 nF au plus près de la broche 7 (VCC) par rapport à la masse.
