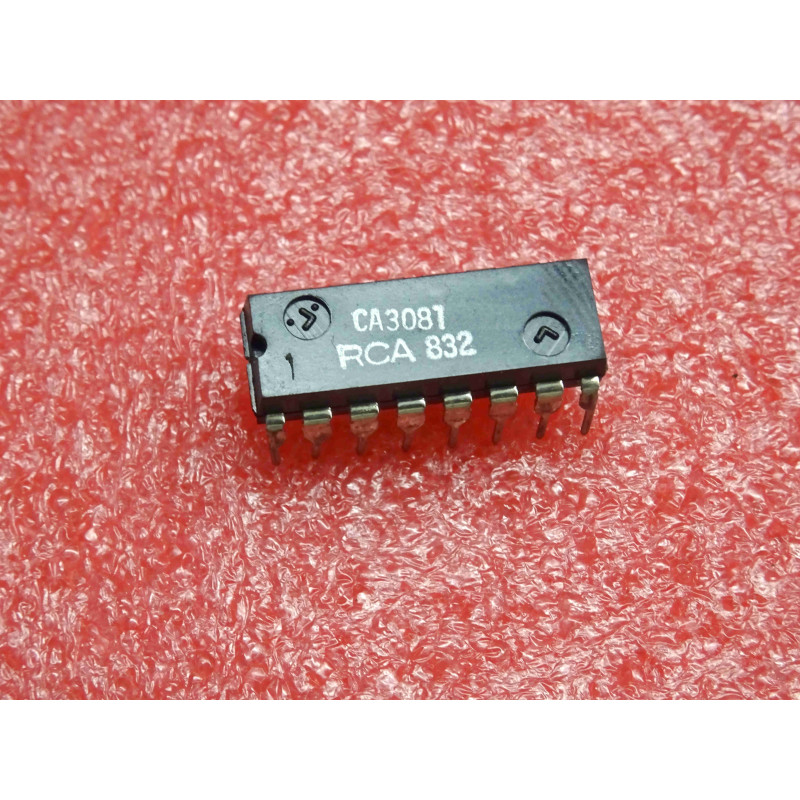

Le CA3081 (de RCA) est un réseau de transistors monolithique composé de sept transistors NPN à émetteur commun. Conçu pour des applications de commutation haute intensité, il est idéal pour piloter des afficheurs, des relais ou des charges nécessitant une gestion groupée, tout en occupant un espace minimal sur le circuit imprimé.
Note technique :
Émetteur Commun : Les sept émetteurs sont reliés en interne à une seule broche (masse commune), simplifiant considérablement le câblage pour le pilotage d'afficheurs à sept segments ou de rangées de LED.
Intégration : En regroupant sept transistors sur une même puce, ce composant assure un appariement thermique excellent, garantissant que les caractéristiques de chaque transistor restent constantes et cohérentes à travers tout le réseau.
Performance : Conçu pour des applications à usage général, il est particulièrement efficace pour les interfaces de niveau logique (ex: TTL vers charges 12V ou 24V).
Conseils Pro :
Dissipation Thermique : Bien que chaque transistor puisse supporter jusqu'à 100 mA, la dissipation totale du boîtier est limitée. Si vous pilotez les 7 sorties simultanément à leur courant nominal, surveillez la température du boîtier. Dans ces cas, un courant moyen inférieur est recommandé pour éviter la surchauffe.
Protection : Comme il s'agit de transistors NPN nus, si vous pilotez des charges inductives (relais, solénoïdes), il est impératif d'ajouter des diodes de roue libre externes en parallèle de vos charges pour protéger les transistors contre les pics de tension inverse.
Maintenance :
Test de continuité : Vous pouvez tester chaque transistor individuellement avec un multimètre en mode diode (Base-Collecteur et Base-Émetteur) comme pour un transistor bipolaire standard.
Défaillance de segment : Si un segment de votre afficheur ne s'allume pas, vérifiez la broche correspondante. Si le signal de base arrive mais que le collecteur ne bascule pas vers la masse, le transistor interne spécifique est probablement en circuit ouvert.
Surchauffe : Une défaillance due à un court-circuit en sortie détruit souvent le transistor interne. Le CA3081 étant un réseau, une fois qu'un canal est endommagé, il est préférable de remplacer tout le CI.
