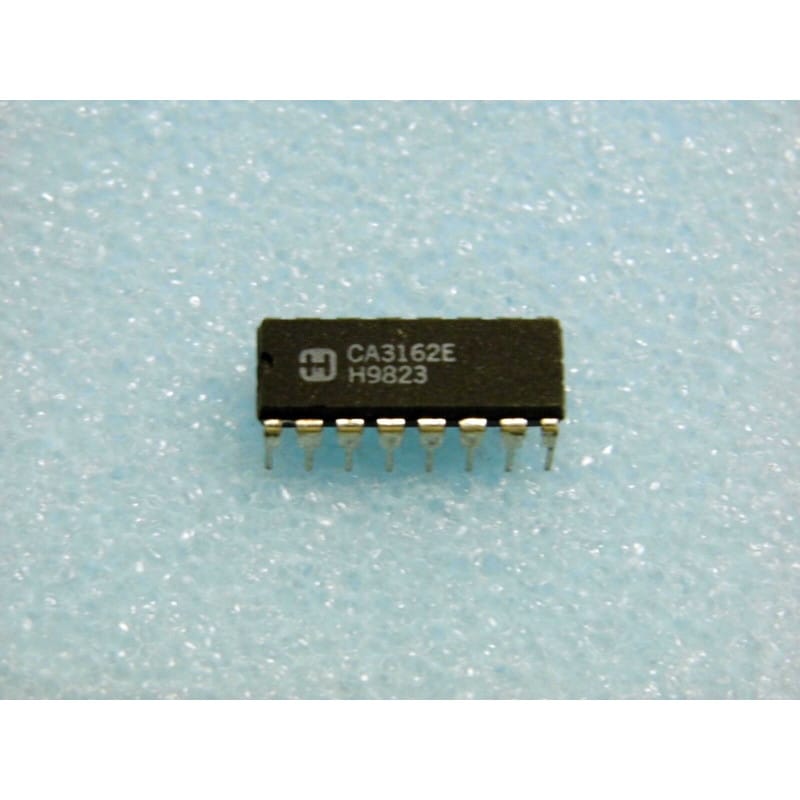

Le CA3162E (fabriqué ici par Harris Semiconductor) est un circuit intégré classique et hautement spécialisé de type convertisseur analogique-numérique (A/N) double rampe avec décodage et multiplexage pour affichage à 3 chiffres. Il a été conçu spécifiquement pour simplifier la réalisation de voltmètres numériques, d'indicateurs de tableau et de systèmes de mesure de précision compacts.
Ce composant est particulièrement réputé pour sa capacité à piloter directement, via un bus de données BCD multiplexé, un décodeur/driver de segments (comme le classique CA3161E), ce qui en faisait la solution reine pour les afficheurs 7 segments des années 80 et 90.
Fabricant : Harris Semiconductor
Fonction : Convertisseur Analogique-Numérique à double rampe avec sorties multiplexées BCD à 3 chiffres (0 à 999).
Plages de mesure : Deux plages de tension d'entrée configurables de manière interne (±99 mV ou ±999 mV).
Format : Boîtier DIP16 (traversant).
Particularité : Logique de synchronisation et de multiplexage entièrement intégrée, réduisant au strict minimum les composants externes nécessaires pour l'affichage.
Diagnostic Express (Affichage figé ou instable) :
Condensateur d'intégration (Broches 5 et 6) : Le CA3162E repose sur une double rampe analogique. Le comportement et la précision du cycle de conversion dépendent entièrement du condensateur connecté entre ces broches (généralement un modèle de 100 nF à faible fuite, type polypropylène ou MKT). Si ce condensateur est fuyard ou instable thermiquement, la mesure sera erratique ou complètement faussée.
Potentiomètres de calibration : Les broches de réglage du zéro (broche 7) et du gain (broche 13) sont souvent reliées à des potentiomètres multi-tours. Un crachement ou une oxydation sur ces pistes mécaniques peut bloquer la conversion ou figer la valeur affichée.
Recommandations de Montage :
Support DIP16 : L'usage d'un support tulipe est vivement recommandé. Comme il s'agit d'un circuit de mesure analogique/numérique sensible, il est préférable de l'isoler des contraintes thermiques directes du fer à souder pour préserver la précision de sa référence de tension interne.
Séparation des masses : Le CA3162E possède des lignes de masse analogique et numérique. Veillez à ce que le tracé des pistes de masse sur votre circuit imprimé converge vers un point unique (montage en étoile) afin d'éviter que les courants de commutation de l'affichage multiplexé ne viennent perturber la stabilité de la mesure analogique.
Nettoyage : Un nettoyage minutieux à l'alcool isopropylique pur est obligatoire après le brasage. Les courants de fuite créés par les résidus de flux autour des broches de l'amplificateur d'entrée à haute impédance (broches 10 et 11) dégradent immédiatement la précision du voltmètre.
