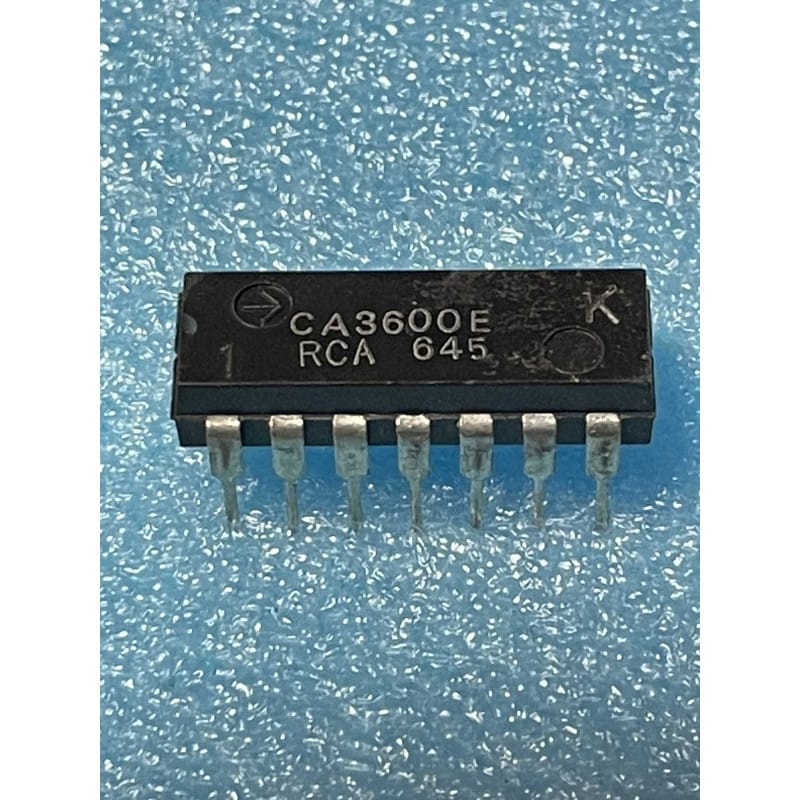

Le CA3600E (couramment marqué CA3600E ou CA3600 E) est un circuit intégré monolithique d'exception historique, conçu et fabriqué aux États-Unis par le fondeur de légende RCA (Radio Corporation of America). Ce composant classique adopte le format d'un boîtier standard en plastique traversant DIP14 (Dual In-line Package à 14 broches, corps étroit de 300 mils).
Il s'agit d'une matrice de transistors CMOS appairés à très haute vitesse (COS/MOS Transistor Array, boîtier DIP14 d'origine RCA). Unique en son genre, le CA3600E intègre sur une seule puce de silicium trois paires indépendantes de transistors MOS complémentaires (chaque paire comprenant un MOSFET canal P et un MOSFET canal N connectés en configuration d'onduleur/inverseur élémentaire). Grâce à sa fabrication monolithique, les caractéristiques électriques et thermiques des transistors sont rigoureusement identiques (appairage parfait). Ce circuit polyvalent permet de concevoir des amplificateurs opérationnels ultra-haute impédance de circuits intégrés sur mesure, des oscillateurs de précision, des préamplificateurs de signal microscopique ou des circuits de commutation analogique/numérique rapides. Géré en qualité New Old Stock (NOS), ce boîtier RCA original portant le marquage historique est une pièce rare indispensable pour la restauration ou le prototypage analogique d'époque.
Le diagnostic du canal de transistor grillé (Le piège de la mesure statique) : Si vous utilisez le CA3600E dans un montage amplificateur linéaire ou logique et qu'un des canaux refuse de basculer, le transistor a subi un claquage de sa grille isolée. Méthode d'atelier : Circuit hors tension, utilisez votre multimètre en mode ohmmètre/continuité haute impédance ou un traceur de courbes. Mesurez entre la broche de grille (Gate - broches 3, 6, 10) et la broche de source correspondante. Si vous lisez une résistance inférieure à plusieurs dizaines de mégohms, ou si la diode de protection interne est en court-circuit direct (0 Ohm), la paire est détruite. Utilisez une des deux autres paires disponibles sur le boîtier DIP14 ou remplacez la puce par ton exemplaire RCA NOS.
Le danger absolu de l'électricité statique (Protection des grilles isolées) : C'est la règle d'or universelle de la première génération CMOS (COS/MOS). Bien que le CA3600E intègre un réseau de diodes de protection contre les surtensions sur chaque grille, les transistors d'époque restent extrêmement vulnérables aux décharges électrostatiques (ESD) invisibles de l'établi. La règle de l'art d'artisan : Ne manipulez jamais cette puce NOS sans bracelet antistatique relié à la masse et travaillez sur un tapis conducteur. Laissez le composant planté dans sa mousse antistatique d'origine jusqu'au moment exact de son insertion sur le support.
Le piège des transistors inutilisés laissés flottants : Tout comme pour les portes logiques CMOS classiques, si votre schéma n'exploite qu'une ou deux paires de transistors sur les trois présentes dans le boîtier, vous ne devez laisser aucune grille inutilisée à l'air. En raison de leur impédance d'entrée gigantesque, les grilles libres vont capter le bruit électromagnétique ambiant de l'atelier (rayonnement 50 Hz du fer à souder, ondes radio) et forcer les transistors à conduire de manière erratique, provoquant une surchauffe destructive du boîtier. Règle d'atelier : Reliez les grilles inutilisées directement au rail d'alimentation VDD ou à la masse (GND).
Brasage et installation sécurisée sur support : Pour préserver l'intégrité de ce circuit intégré analogique de collection unique, installez systématiquement un support tulipe DIP14 de précision à contacts dorés sur la carte d'origine. Si le soudage direct est obligatoire, limitez la température de la panne à 310 degrés Celsius maximum, réalisez des points brefs de moins de 2 secondes par patte et nettoyez méticuleusement la zone à l'alcool isopropylique pour enlever tout résidu de flux conducteur.
