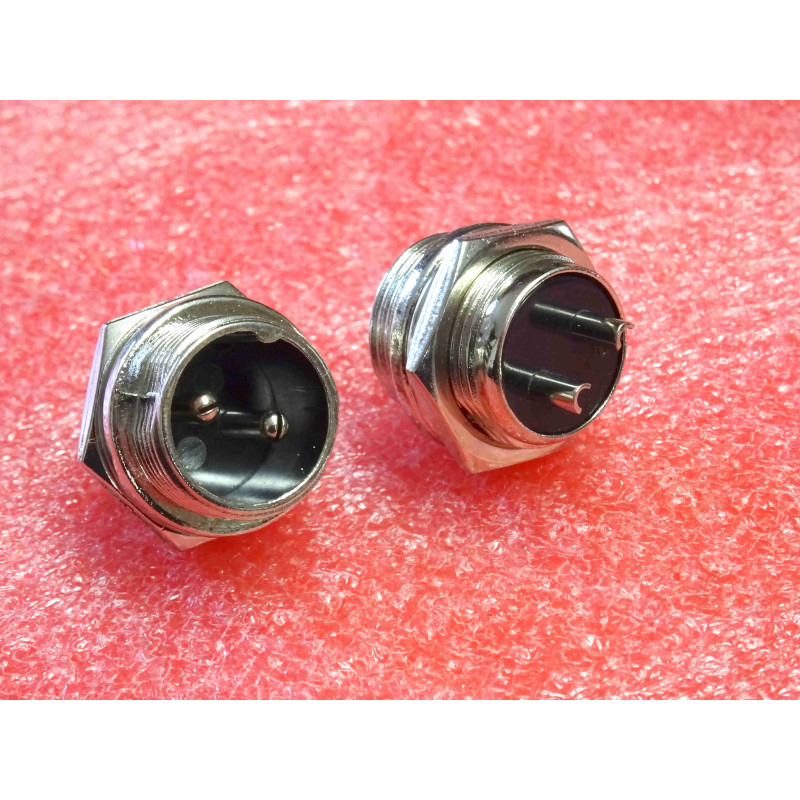

Socle métallique circulaire d'embase/châssis au format standard GX16 / Type Aviation (2 broches Mâles), conçu pour l'encastrement sur panneau, boîtier ou face avant d'équipement radio CB (Citizen Band), amplificateur, station décamétrique ou coffret de commande basse tension.
Muni d'un filetage extérieur avec bague d'arrêt, ce socle reçoit directement les fiches micro femelles vissables à 2 broches pour assurer un verrouillage mécanique complet, résistant aux sollicitations et aux vibrations d'atelier ou de véhicule. Fixation sur panneau par perçage circulaire de 16 mm avec écrou et rondelle de blocage fournis.
Socle Châssis / Embase Radio & Micro / Type GX16 (Format Aviation 16 mm) / Configuration : 2 Broches / Pins Mâles (Fûts à Souder Arrière) / Montage : Encastrable sur Panneau (Diamètre de Perçage 16 mm) / Verrouillage Vissé / Corps Métallique Laiton Nickelé / Contacts Cuivre Traité Étamé ou Plaqué Or / Livré avec Écrou de Serrage et Rondelle Frein / Tension Max : 250 V - 7 A / Neuf. Composant d'intégration, de réparation de façades radio CB et de coffrets électriques.
Type de Connecteur / Standard : Embase / Socle châssis GX16-2 Mâle (Filetage standard M16).
Configuration des Contacts : 2 broches Mâles (2 Pins Mâles).
Fixation sur Châssis / Panneau :
Diamètre de Perçage Panneau : 16 mm.
Verrouillage Châssis : Écrou hexagonal et rondelle frein inclus pour un blocage ferme contre la paroi métallique ou plastique.
Méthode de Raccordement Interne : Fûts à souder (Solder Cups) à l'arrière du bloc isolant.
Verrouillage Fiche Extérieure : Filetage extérieur moleté M16 assurant le vissage de la bague de la fiche femelle sur câble.
Caractéristiques Électriques :
Tension Nominale : 250 V AC / DC.
Courant Nominal : 7 A à 10 A max. par contact.
Résistance de Contact : < 3 m$\Omega$.
Matériaux & Construction :
Corps & Écrou : Laiton / alliage de zinc avec plaquage Nickel anticorrosion.
Broches : Bronze / alliage de cuivre avec traitement Or ou Étain.
Isolant : Bakélite haute isolation / thermoplastique rigide.
État : Neuf sous sachet d'atelier.
Cas d'Usage Classiques du Socle 2 Pins Mâle :
Prise PTT / Commande à Pied : Repiquage d'une ligne de commande PTT (Push-To-Talk) sur le coffret d'une station radio.
Embase d'Alimentation Sécurisée : Entrée 12 V / 13,8 V DC sur amplificateurs ou boîtiers d'extension d'atelier, évitant tout risque d'arrachement du cordon.
Conseils de Pose & Câblage en Atelier :
Perçage du Panneau : Effectuer un perçage propre à 16 mm sur la façade. Ébavurer les contours pour assurer un placage plan du corps du socle.
Orientation : Orienter le meplat ou l'encoche de détrompage (si présente) vers le haut avant d'effectuer le serrage de l'écrou hexagonal à la clé plate à l'arrière du panneau.
Soudure Interne : Pré-étamer le brin du fil de câblage ainsi que le fût arrière de chaque broche. Effectuer la brasure au fer (350 °C) puis recouvrir d'un tronçon de gaine thermorétractable pour isoler les liaisons de la carcasse métallique.
