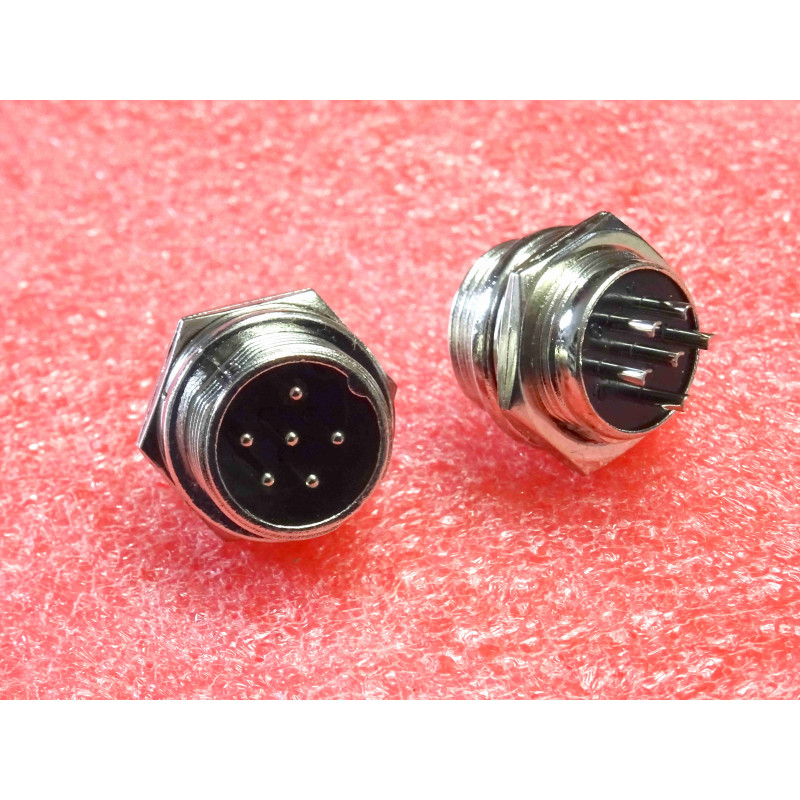

Embase châssis circulaire de type Aviation / Micro CB 6 broches Mâle (norme GX16 / MIC 6 Pins). Conçue pour une intégration encastrée sur panneau, coffret métallique ou façade de poste radio, cette embase mâle filetée permet le raccordement sécurisé des fiches femelles 6 broches à bague vissée. Elle est principalement utilisée pour le remplacement de socles abîmés sur des transcepteurs radio CB (Citizen Band) modernes, des émetteurs-récepteurs VHF/UHF, des stations radioamateurs, ainsi que pour la création d'entrées/sorties de signaux ou d'alimentations basse tension sur boîtiers électroniques sur mesure. Contacts à souder à l'arrière avec détrompeur central et écrou de fixation de façade inclus. Matériel neuf sous emballage protecteur.
Embase Châssis Radio CB & Aviation (Socle Micro CB 6 Broches Mâle / Format GX16 - MIC 6 Pins / Montage Encastrable sur Panneau / Filetage pour Bague Vissée / Contacts Laiton Argenté - Doré à Souder / Corps Métallique Nickelé avec Écrou de Façade / Neuf). Composant de pièce détachée et d'intégration d'atelier indispensable pour la réparation de façades de postes CB (President, CRT, Midland, Albrecht), la fabrication de boîtiers de test et la connectique de panneau.
Quantité : 1 socle châssis individuel.
Type de Connecteur : Embase mâle circulaire à encastrer (Panel Mount Male / GX16 Male).
Nombre de Broches / Contacts : 6 broches (6 Pins Mâles).
Diamètre de Perçage / Montage : 16 mm (Norme standard GX16).
Système de Verrouillage : Filetage extérieur pour bague de fiche femelle (Maintien mécanique anti-arrachement).
Fixation sur Panneau : Écrou hexagonal et rondelle de blocage fournis pour serrage en façade.
Mode de Raccordement des Fils : Fûts à souder à l'arrière des contacts.
Tension / Intensité Nominale : Jusqu'à 125V / 5A (selon norme GX16).
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée brillante (Excellente résistance mécanique et protection contre l'oxydation).
Contacts / Broches : Laiton avec plaquage Argent ou Or (Conductivité optimale et facilité de soudage).
Isolant Diélectrique : Bakélite / Thermoplastique haute résistance thermique (supporte le fer à souder sans déformation).
Sécurité : Détrompeur détrompage central pour garantir l'alignement correct des broches.
État : Neuf sous conditionnement individuel.
Schéma Courant de Câblage Micro CB 6 Broches (Standard President / Uniden moderne) :
Broche 1 : Modulation / Signal Micro (MIC)
Broche 2 : Réception (RX)
Broche 3 : Émission / Commutation PTT (TX)
Broche 4 : Changement de canal (Up / Down)
Broche 5 : Masse / Tresse de blindage (GND)
Broche 6 : Alimentation 12V DC (pour alimenter l'électronique du micro ou le rétroéclairage).
Atouts du Socle Châssis GX16 6 Pins Mâle :
Remplacement Direct en Façade : Compatible avec les perçages de 16 mm des postes CB modernes pour remettre à neuf une embase dont les filetages ou les broches sont usés.
Continuité de Masse à la Masse Châssis : Le corps métallique en contact direct avec la tôle de l'appareil assure un blindage efficace contre le rayonnement HF et les parasites.
Inserts à Souder Isolés : Les fûts arrière facilitent le rétractage de gaine thermoformée sur chaque fil pour éviter tout risque de court-circuit interne.
Applications Principales :
Réparation et remplacement de prises façades abîmées sur postes CB 6 broches (President Jackson II, Grant II, Harry III, JFK II, CRT, Midland, Albrecht).
Intégration d'entrées micro ou commandes sur baies de test, pupitres radio, platines d'expérimentation et boîtiers de commande sur mesure.
