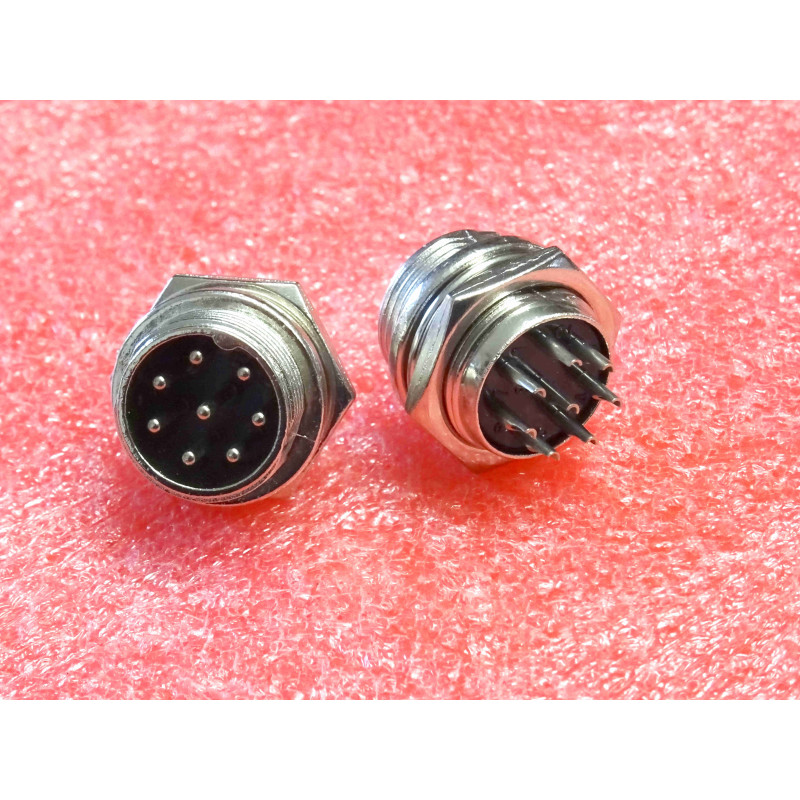

Embase châssis circulaire de type Aviation / Micro CB 8 broches Mâle (norme GX16 / MIC 8 Pins). Conçue pour une intégration encastrée sur panneau, coffret métallique ou façade de poste radio, cette embase mâle filetée permet le raccordement sécurisé des fiches femelles 8 broches à bague vissée. Elle est principalement utilisée pour le remplacement de socles abîmés sur des transcepteurs radio CB (Citizen Band), émetteurs-récepteurs VHF/UHF, stations radioamateurs (Kenwood, Yaesu, Icom, President), ainsi que pour la création d'entrées/sorties de signaux multi-conducteurs ou d'alimentations basse tension sur boîtiers électroniques sur mesure. Contacts à souder à l'arrière avec détrompeur central et écrou de fixation de façade inclus. Matériel neuf sous emballage protecteur.
Embase Châssis Radio CB & Aviation (Socle Micro CB 8 Broches Mâle / Format GX16 - MIC 8 Pins / Montage Encastrable sur Panneau / Filetage pour Bague Vissée / Contacts Laiton Argenté - Doré à Souder / Corps Métallique Nickelé avec Écrou de Façade / Neuf). Composant de pièce détachée et d'intégration d'atelier indispensable pour la réparation de façades d'équipements radio (Kenwood, Yaesu, Icom), la fabrication de boîtiers de test et la connectique de panneau multi-conductrice.
Quantité : 1 socle châssis individuel.
Type de Connecteur : Embase mâle circulaire à encastrer (Panel Mount Male / GX16 Male).
Nombre de Broches / Contacts : 8 broches (8 Pins Mâles).
Diamètre de Perçage / Montage : 16 mm (Norme standard GX16).
Système de Verrouillage : Filetage extérieur pour bague de fiche femelle (Maintien mécanique anti-arrachement).
Fixation sur Panneau : Écrou hexagonal et rondelle de blocage fournis pour serrage en façade.
Mode de Raccordement des Fils : Fûts à souder à l'arrière des contacts.
Tension / Intensité Nominale : Jusqu'à 125V / 5A (selon norme GX16).
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée brillante (Excellente résistance mécanique et protection contre l'oxydation).
Contacts / Broches : Laiton avec plaquage Argent ou Or (Conductivité optimale et facilité de soudage).
Isolant Diélectrique : Bakélite / Thermoplastique haute résistance thermique (supporte le fer à souder sans déformation).
Sécurité : Détrompeur physique (détrompage central) pour garantir l'alignement correct des broches.
État : Neuf sous conditionnement individuel.
Exemple de Repérage Courant en Radioamateur 8 Broches (Standard Kenwood - À titre indicatif) :
Broche 1 : Signal Micro (MIC)
Broche 2 : Commutation PTT (TX)
Broche 3 : Down / Changement de fréquence vers le bas
Broche 4 : Up / Changement de fréquence vers le haut
Broche 5 : Tension continue DC (8V)
Broche 6 : Signal de commande / Ligne d'impulsion
Broche 7 : Masse du micro (MIC GND)
Broche 8 : Masse générale (GND)
Atouts du Socle Châssis GX16 8 Pins Mâle :
Remplacement Direct en Façade : Compatible avec les perçages standards de 16 mm des châssis radio pour remplacer une embase dont les filetages ou les broches sont usés ou dessoudés.
Continuité de Masse à la Masse Châssis : Le corps métallique en contact direct avec la tôle du boîtier assure un blindage efficace à 360° contre le rayonnement HF et les parasites électromagnétiques.
Inserts à Souder Isolés : Les fûts arrière facilitent la pose de gaine thermoformée sur chaque conducteur pour éviter tout risque de court-circuit dans le boîtier.
Applications Principales :
Réparation et remplacement de prises façades abîmées sur stations radioamateurs, décamétriques et emetteurs-récepteurs 8 broches (Kenwood, Yaesu, Icom, Ten-Tec, President).
Intégration d'entrées micro, boîtiers de commande, pédales PTT et capteurs sur baies de test, pupitres radio et coffrets sur mesure.
