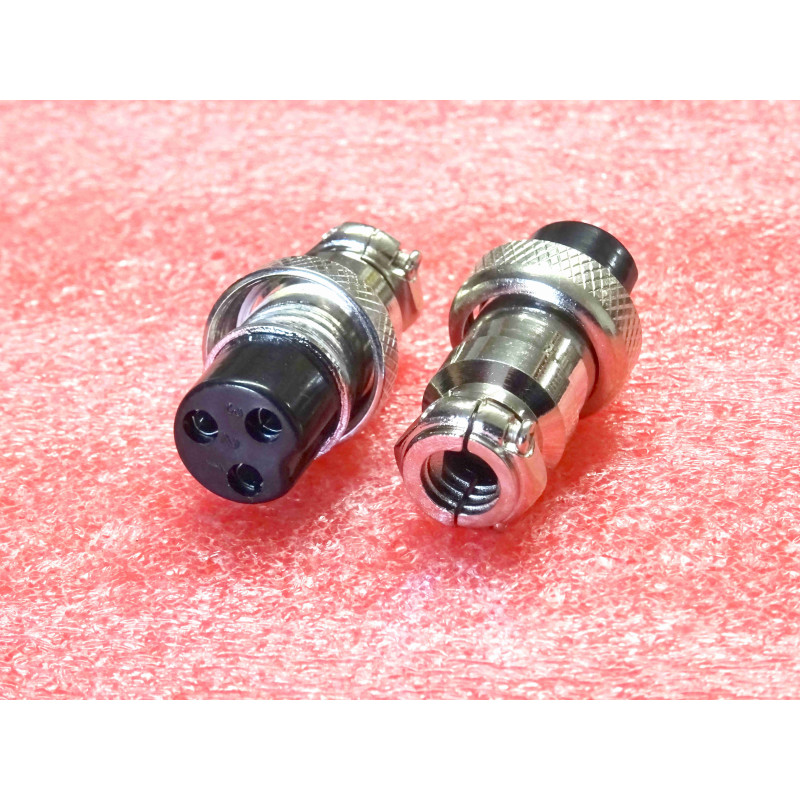

Connecteur circulaire métallique de signal et de commande au format standard GX16 / Aviation (3 broches Femelle), très largement utilisé sur les installations radio CB (Citizen Band), les équipements VHF/UHF, les stations décamétriques vintage ainsi que pour les pédales PTT et les commutateurs audio.
Muni d'une bague de verrouillage vissée, ce connecteur garantit une liaison mécanique parfaitement verrouillée et insensible aux vibrations, éliminant tout risque de déconnexion intempestive lors des manipulations du câble de micro. Conçu pour un montage sur câble avec fûts à souder et serre-câble à vis intégré. Matériel neuf d'atelier.
Connecteur Micro CB & Commande Audio / Type GX16 (Format Aviation 16 mm) / Configuration : 3 Broches / Pins Femelles (Alvéoles à Souder) / Verrouillage Vissé Sécurisé / Corps Métallique Laiton Nickelé / Contacts Cuivre Traité Étamé ou Plaqué Or / Serre-Câble Arrière à Vis Intégré / Pression / Tension Max : 250 V - 7 A / Neuf. Composant de câblage radio, de maintenance de microphones CB/Amateur et de liaisons de commande sécurisées.
Type de Connecteur / Standard : Connecteur circulaire métallique GX16-3 (Diamètre du corps ~16 mm).
Configuration des Contacts : 3 broches Femelles (3 Alvéoles/Prises Femelles).
Méthode de Raccordement des Fils : Fûts à souder (Solder Cups) intégrés à l'arrière du bloc isolant.
Système de Verrouillage & Maintien :
Verrouillage Vissé : Bague moletée intérieure permettant de visser la fiche femelle directement sur l'embase mâle du poste radio.
Maintien du Câble : Mâchoire arrière serre-câble munie de 2 vis de blocage pour éviter toute traction sur les soudures internes.
Caractéristiques Électriques :
Tension Nominale : 250 V AC / DC.
Courant Nominal : 7 A max. par contact (dimensionné pour la modulation micro, la masse et la ligne d'alternat PTT).
Résistance de Contact : < 3 m$\Omega$.
Matériaux & Construction :
Corps & Bague : Alliage de zinc / laiton usiné avec plaquage Nickel haute durabilité.
Alvéoles de Contact : Alliage de cuivre usiné avec traitement Or ou Étain anticorrosion.
Isolant Interne : Bakélite haute isolation électrique / thermoplastique rigide.
État : Neuf sous sachet d'atelier.
Brochage Standardisé Courant (Câblage Micro 3 Pins) :
Broche 1 : Masse / Blindage du câble (GND / Shield)
Broche 2 : Signal Audio / Modulation (Microphone Hot)
Broche 3 : Commande d'émission / PTT (Push-To-Talk)
(Toujours vérifier le schéma spécifique du poste radio cible avant de braser).
Conseils de Câblage & Soudure en Atelier :
Ordre des Pièces : Enfiler le chapeau arrière, la bague de serrage et le manchon d'isolation sur le câble avant d'effectuer le dénudage et la soudure.
Pré-étamage : Dénuder chaque conducteur sur 3 mm, pré-étamer le brin de cuivre ainsi que le fût à souder de chaque alvéole femelle, puis braser au fer réglé à 350 °C.
Isolation Interne : Placer un tronçon de gaine thermorétractable sur chaque broche soudée afin d'éliminer tout risque de court-circuit contre la carcasse métallique du connecteur.
Serrage Anti-Traction : Une fois le corps assemblé, bloquer fermement les 2 vis du serre-câble arrière pour protéger les joints de soudure contre les contraintes de traction.
