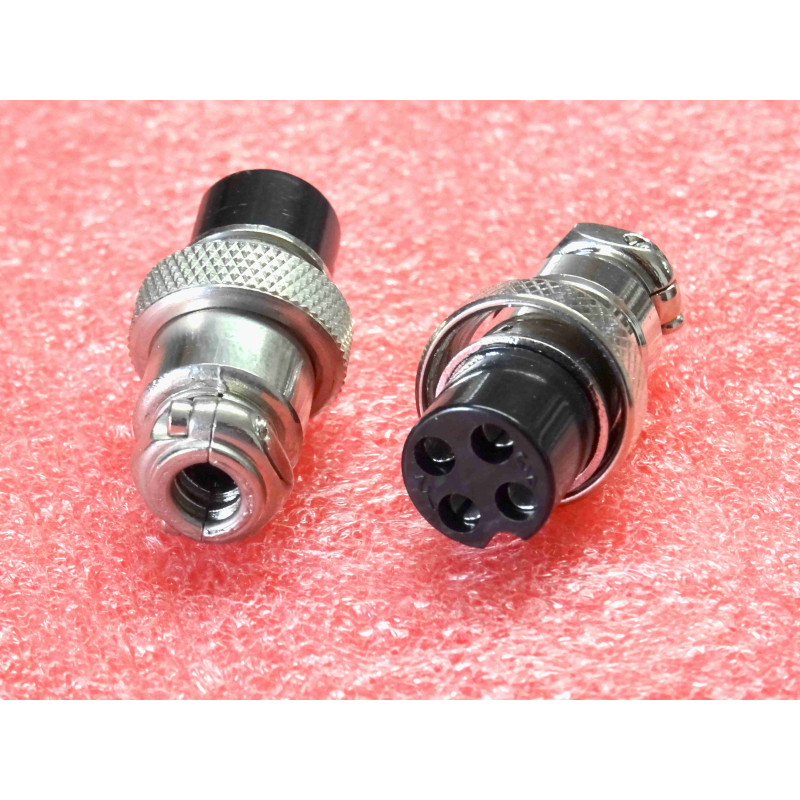

Connecteur circulaire de type Aviation / Micro CB 4 broches Femelle (souvent désigné sous les normes GX16 / MIC 4 Pins). Équipé d'une bague de verrouillage moletée à visser et d'un serre-câble métallique arrière, ce connecteur garantit une liaison électrique parfaite et insensible aux vibrations. Il est principalement utilisé pour la confection ou la réparation de cordons de microphones pour transcepteurs radio CB (Citizen Band), émetteurs-récepteurs VHF/UHF, stations radioamateurs, ainsi que pour les liaisons de puissance/signaux sur équipements électroniques et bancs de test. Contacts à souder robustes avec détrompeur central pour éviter toute erreur de câblage. Matériel neuf sous emballage protecteur.
Connectique Radio CB & Aviation Sécurisée (Fiche Micro CB 4 Broches Femelle / Format Circulaire type GX16 - MIC 4 Pins / Verrouillage à Bague Vissée / Contacts Laiton Argenté - Doré à Souder / Corps Métallique Nickelé avec Serre-Câble / Neuf). Composant d'interconnexion radio et d'atelier indispensable pour le câblage de micros de stations CB (President, Alan, Midland, Cobra), l'instrumentation et les liaisons basse tension sécurisées.
Quantité : 1 connecteur individuel.
Type de Connecteur : Fiche femelle circulaire pour micro / câble (Aviation Plug / GX16 Female).
Nombre de Broches / Contacts : 4 broches (4 Pins).
Système de Verrouillage : Bague moletée en laiton nickelé à visser (Verrouillage mécanique anti-arrachement).
Mode de Raccordement des Fils : Fûts à souder à l'arrière des contacts.
Tension / Intensité Nominale : Jusqu'à 125V / 5A (selon norme GX16).
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée brillante (Haute résistance à la corrosion et aux choc mécaniques).
Contacts / Broches : Laiton avec plaquage Argent ou Or (Excellente conductivité et facilité de soudage).
Isolant Diélectrique : Bakélite / Thermoplastique haute résistance thermique (ne fond pas lors du soudage).
Serre-Câble Arrière : Pince métallique intégrée avec 2 vis pour bloquer la gaine du câble.
Sécurité : Détrompeur physique ( détrompage central) pour empêcher toute inversion de polarité lors du branchement.
État : Neuf sous conditionnement individuel.
Schéma Standard de Câblage Micro CB 4 Broches (À titre indicatif - Ex. President / Midland) :
Broche 1 : Masse / Tresse de blindage (GND)
Broche 2 : Modulation / Signal Micro (MIC)
Broche 3 : Émission / PTT (TX)
Broche 4 : Réception (RX) (ou alimentation 12V pour micros préamplifiés selon les marques).
Atouts de la Fiche Micro 4 Pins Vissée :
Verrouillage Métallique Sécurisé : La bague vissée empêche toute déconnexion intempestive en cas de traction sur le cordon du micro (utilisation en véhicule, camion ou station mobile).
Isolation & Protection EMI : Le corps métallique assure un blindage à 360° contre les interférences radio et les bruits parasites sur la ligne de modulation micro.
Bague Serre-Câble Réglable : Soulage les soudures internes de toute tension mécanique lorsque le cordon étiré est sous contrainte.
Applications Principales :
Câblage et réparation de cordons de microphones pour emetteurs-récepteurs CB (President, Alan, Cobra, Midland, CRT, Yaesu).
Raccordement de pédales PTT, casques audio et accessoires d'atelier radio.
Connexion de puissance basse tension et transmission de signaux sur automates, imprimantes 3D et projets électroniques.
