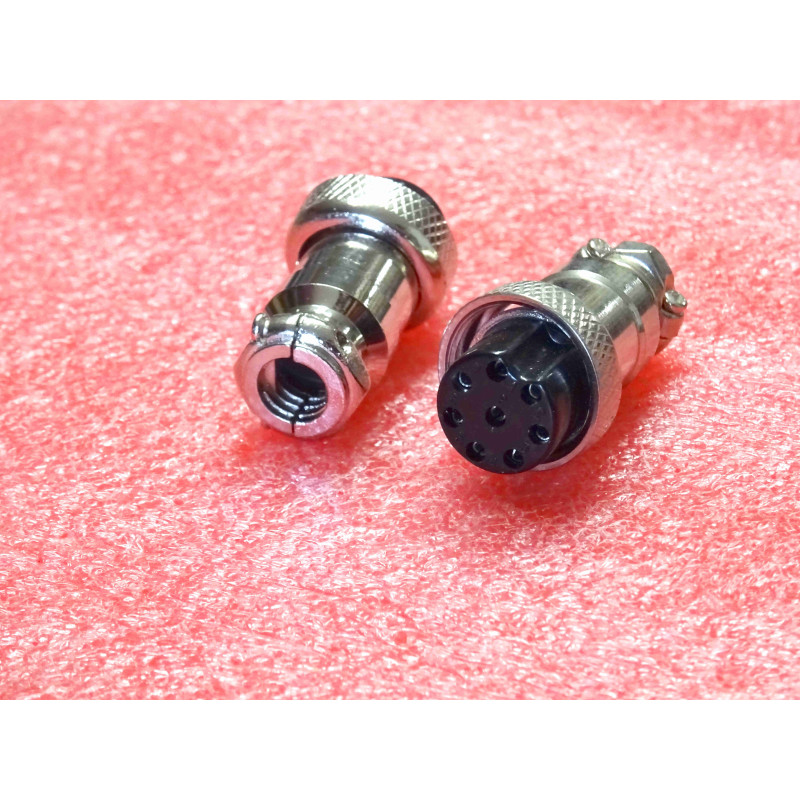

Connecteur circulaire de type Aviation / Micro CB 8 broches Femelle (souvent désigné sous les normes GX16 / MIC 8 Pins). Équipé d'une bague de verrouillage moletée à visser et d'un serre-câble métallique arrière, ce connecteur garantit une liaison électrique parfaite et totalement insensible aux vibrations. Il est principalement utilisé pour la confection ou la réparation de cordons de microphones multifonctions, de claviers de commande à distance pour transcepteurs radio CB (Citizen Band), émetteurs-récepteurs VHF/UHF et stations radioamateurs (Kenwood, Icom, Yaesu), ainsi que pour les liaisons de puissance/signaux complexes sur équipements électroniques et bancs de test. Contacts à souder robustes avec détrompeur central pour éviter toute erreur de câblage. Matériel neuf sous emballage protecteur.
Connectique Radio CB & Aviation Sécurisée (Fiche Micro CB 8 Broches Femelle / Format Circulaire type GX16 - MIC 8 Pins / Verrouillage à Bague Vissée / Contacts Laiton Argenté - Doré à Souder / Corps Métallique Nickelé avec Serre-Câble / Neuf). Composant d'interconnexion radio et d'atelier indispensable pour le câblage de micros de stations CB et radioamateurs (Kenwood, Yaesu, Icom, President), l'instrumentation et les liaisons basse tension multi-conducteurs.
Quantité : 1 connecteur individuel.
Type de Connecteur : Fiche femelle circulaire pour micro / câble (Aviation Plug / GX16 Female).
Nombre de Broches / Contacts : 8 broches (8 Pins).
Système de Verrouillage : Bague moletée en laiton nickelé à visser (Verrouillage mécanique anti-arrachement).
Mode de Raccordement des Fils : Fûts à souder à l'arrière des contacts.
Tension / Intensité Nominale : Jusqu'à 125V / 5A (selon norme GX16).
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée brillante (Haute résistance à la corrosion et aux chocs mécaniques).
Contacts / Broches : Laiton avec plaquage Argent ou Or (Excellente conductivité et facilité de soudage).
Isolant Diélectrique : Bakélite / Thermoplastique haute résistance thermique (ne fond pas lors du soudage).
Serre-Câble Arrière : Pince métallique intégrée avec 2 vis pour bloquer la gaine du câble.
Sécurité : Détrompeur physique (détrompage central) pour empêcher toute erreur d'alignement lors du branchement.
État : Neuf sous conditionnement individuel.
Exemple de Repérage Courant en Radioamateur 8 Broches (Standard Kenwood - À titre indicatif) :
Broche 1 : Signal Micro (MIC)
Broche 2 : Commutation PTT (TX)
Broche 3 : Down / Changement de fréquence vers le bas
Broche 4 : Up / Changement de fréquence vers le haut
Broche 5 : Tension continue DC (8V)
Broche 6 : Signal de commande / Ligne d'impulsion
Broche 7 : Masse du micro (MIC GND)
Broche 8 : Masse générale (GND)
Atouts de la Fiche Micro 8 Pins Vissée :
Verrouillage Métallique Sécurisé : La bague vissée empêche toute déconnexion intempestive en cas de traction sur le cordon du micro ou du clavier de commande.
Isolation & Protection EMI : Le corps métallique assure un blindage à 360° contre les interférences radio et les bruits parasites sur la ligne de modulation micro.
Bague Serre-Câble Réglable : Soulage les soudures internes de toute tension mécanique lorsque le cordon étiré est sous contrainte.
Applications Principales :
Câblage et réparation de cordons de microphones pour décamétriques, bases radioamateurs et émetteurs-récepteurs 8 broches (Kenwood, Yaesu, Icom, Ten-Tec, President).
Raccordement de boîtiers de commande à distance, boîtes de couplage d'antenne, pédales PTT et casques de trafic.
Connexion de puissance basse tension et transmission de signaux multi-conducteurs sur automates, imprimantes 3D et projets électroniques.
