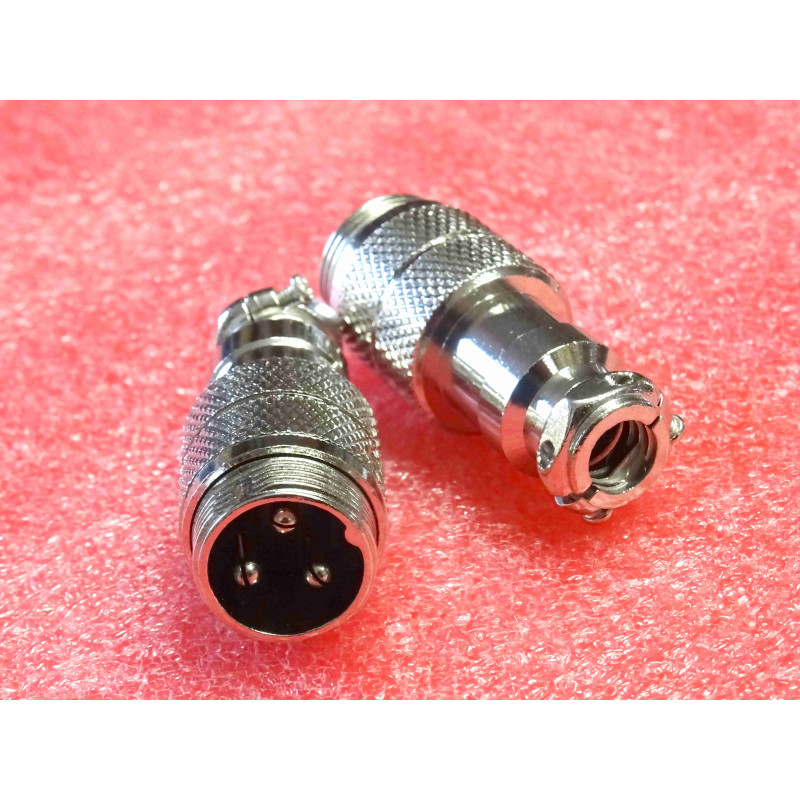

Connecteur circulaire métallique de signal et de commande au format standard GX16 / Aviation (3 broches Mâle), très largement utilisé sur les installations radio CB (Citizen Band), les équipements VHF/UHF, les stations décamétriques ainsi que pour les prolongateurs de câbles micro, pédales PTT et liaisons d'atelier.
Muni d'une bague de verrouillage vissée, ce connecteur garantit une liaison mécanique parfaitement verrouillée et insensible aux vibrations, éliminant tout risque de déconnexion intempestive lors des manipulations du câble. Conçu pour un montage sur câble avec fûts à souder et serre-câble à vis intégré. Matériel neuf d'atelier.
Connecteur Micro CB & Commande Audio / Type GX16 (Format Aviation 16 mm) / Configuration : 3 Broches / Pins Mâles (Insertion Fûts à Souder) / Verrouillage Vissé Sécurisé / Corps Métallique Laiton Nickelé / Contacts Cuivre Traité Étamé ou Plaqué Or / Serre-Câble Arrière à Vis Intégré / Pression / Tension Max : 250 V - 7 A / Neuf. Composant de câblage radio, de confection de rallonges micro CB/Amateur et de liaisons de commande sécurisées.
Type de Connecteur / Standard : Connecteur circulaire métallique GX16-3 (Diamètre du corps ~16 mm).
Configuration des Contacts : 3 broches Mâles (3 Pins Mâles).
Méthode de Raccordement des Fils : Fûts à souder (Solder Cups) intégrés à l'arrière du bloc isolant.
Système de Verrouillage & Maintien :
Verrouillage Vissé : Filetage extérieur moleté permettant de recevoir la bague d'une embase ou fiche femelle associées.
Maintien du Câble : Mâchoire arrière serre-câble munie de 2 vis de blocage pour éviter toute traction sur les soudures internes.
Caractéristiques Électriques :
Tension Nominale : 250 V AC / DC.
Courant Nominal : 7 A max. par contact (dimensionné pour la modulation micro, la masse et la ligne d'alternat PTT).
Résistance de Contact : < 3 m$\Omega$.
Matériaux & Construction :
Corps & Filetage : Alliage de zinc / laiton usiné avec plaquage Nickel haute durabilité.
Broches de Contact : Alliage de cuivre usiné avec traitement Or ou Étain anticorrosion.
Isolant Interne : Bakélite haute isolation électrique / thermoplastique rigide.
État : Neuf sous sachet d'atelier.
Brochage Standardisé Courant (Câblage Micro 3 Pins) :
Broche 1 : Masse / Blindage du câble (GND / Shield)
Broche 2 : Signal Audio / Modulation (Microphone Hot)
Broche 3 : Commande d'émission / PTT (Push-To-Talk)
(Toujours vérifier le schéma spécifique de l'équipement cible avant de braser).
Conseils de Câblage & Soudure en Atelier :
Ordre des Pièces : Enfiler le chapeau arrière, la mâchoire de serrage et le manchon d'isolation sur le câble avant d'effectuer le dénudage et la soudure.
Pré-étamage : Dénuder chaque conducteur sur 3 mm, pré-étamer le brin de cuivre ainsi que le fût à souder de chaque broche mâle, puis braser au fer réglé à 350 °C.
Isolation Interne : Placer un tronçon de gaine thermorétractable sur chaque broche soudée afin d'éliminer tout risque de court-circuit contre la carcasse métallique du connecteur.
Serrage Anti-Traction : Une fois le corps assemblé, bloquer fermement les 2 vis du serre-câble arrière pour protéger les joints de soudure contre les contraintes de traction.
