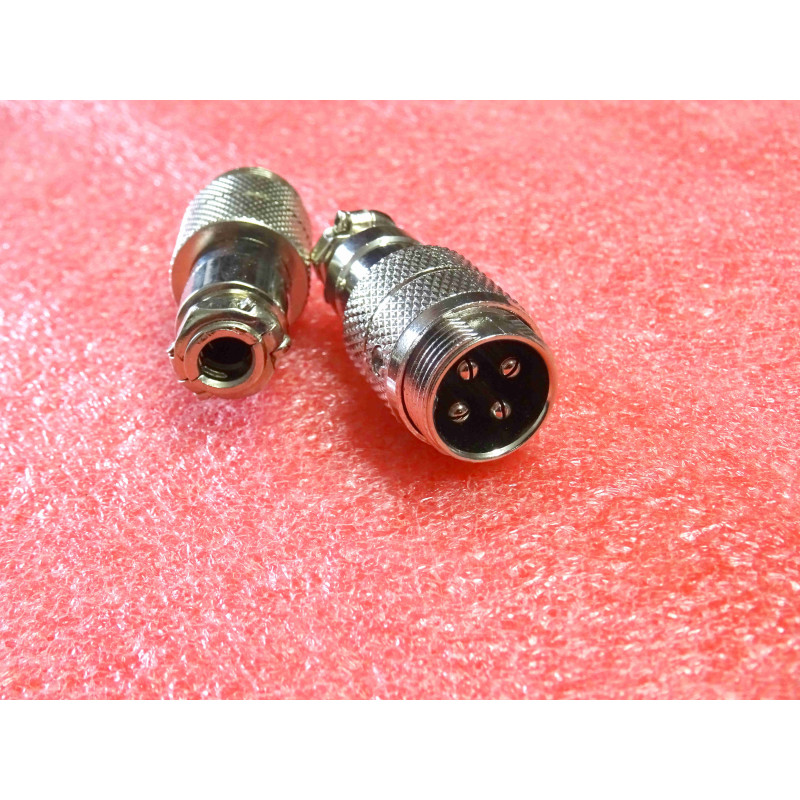

Connecteur circulaire de type Aviation / Micro CB 4 broches Mâle (souvent désigné sous les normes GX16 / MIC 4 Pins). Équipé d'un filetage extérieur pour bague de verrouillage et d'un serre-câble métallique arrière, ce connecteur garantit une liaison électrique robuste et totalement insensible aux vibrations. Il est principalement utilisé pour la confection, la rallonge ou la réparation de prises de microphones pour transcepteurs radio CB (Citizen Band), émetteurs-récepteurs VHF/UHF, stations radioamateurs, ainsi que pour l'intégration de sorties de puissance ou de signaux sur boîtiers et équipements électroniques. Contacts à souder robustes avec détrompeur central pour éviter toute erreur de raccordement. Matériel neuf sous emballage protecteur.
Connectique Radio CB & Aviation Sécurisée (Fiche Micro CB 4 Broches Mâle / Format Circulaire type GX16 - MIC 4 Pins / Filetage pour Bague Vissée / Contacts Laiton Argenté - Doré à Souder / Corps Métallique Nickelé avec Serre-Câble / Neuf). Composant d'interconnexion radio et d'atelier indispensable pour le câblage de rallonges micro, la réparation de postes CB (President, Alan, Midland, Cobra), l'instrumentation et les liaisons basse tension sécurisées.
Quantité : 1 connecteur individuel.
Type de Connecteur : Fiche mâle circulaire pour câble / châssis (Aviation Plug / GX16 Male).
Nombre de Broches / Contacts : 4 broches (4 Pins Mâles).
Système de Verrouillage : Corps fileté pour bague moletée à visser (Verrouillage mécanique anti-arrachement).
Mode de Raccordement des Fils : Fûts à souder à l'arrière des contacts.
Tension / Intensité Nominale : Jusqu'à 125V / 5A (selon norme GX16).
Matériaux & Construction :
Corps / Boîtier : Laiton usiné avec finition Nickelée brillante (Haute résistance à la corrosion et aux chocs mécaniques).
Contacts / Broches : Laiton avec plaquage Argent ou Or (Excellente conductivité et facilité de soudage).
Isolant Diélectrique : Bakélite / Thermoplastique haute résistance thermique (ne fond pas lors du soudage).
Serre-Câble Arrière : Pince métallique intégrée avec 2 vis pour bloquer la gaine du câble.
Sécurité : Détrompeur physique (détrompage central) pour empêcher toute erreur d'alignement lors du branchement.
État : Neuf sous conditionnement individuel.
Schéma Standard de Câblage Micro CB 4 Broches (À titre indicatif - Ex. President / Midland) :
Broche 1 : Masse / Tresse de blindage (GND)
Broche 2 : Modulation / Signal Micro (MIC)
Broche 3 : Émission / PTT (TX)
Broche 4 : Réception (RX) (ou alimentation 12V pour micros préamplifiés selon les marques).
Atouts de la Fiche Micro 4 Pins Mâle :
Verrouillage Métallique Sécurisé : Le filetage rigide permet un verrouillage parfait avec la bague femelle, évitant tout faux contact ou débranchement accidentel lors des manipulations.
Protection EMI & Blindage : Le corps entièrement métallique assure une continuité de masse à 360° pour protéger le signal de modulation contre le rayonnement RF et les bruits de fond.
Maintien Mécanique Anti-Traction : Le serre-câble arrière à deux vis absorbe les efforts mécaniques sur le cordon, préservant les soudures internes.
Applications Principales :
Fabrication de rallonges de cordons micro ou adaptateurs de brochage pour postes CB.
Remplacement d'embases ou de fiches mâles abîmées sur équipements radio (President, Alan, Cobra, Midland, CRT, Yaesu).
Connectique de puissance DC basse tension et sorties de capteurs pour bancs d'essai et automates.
