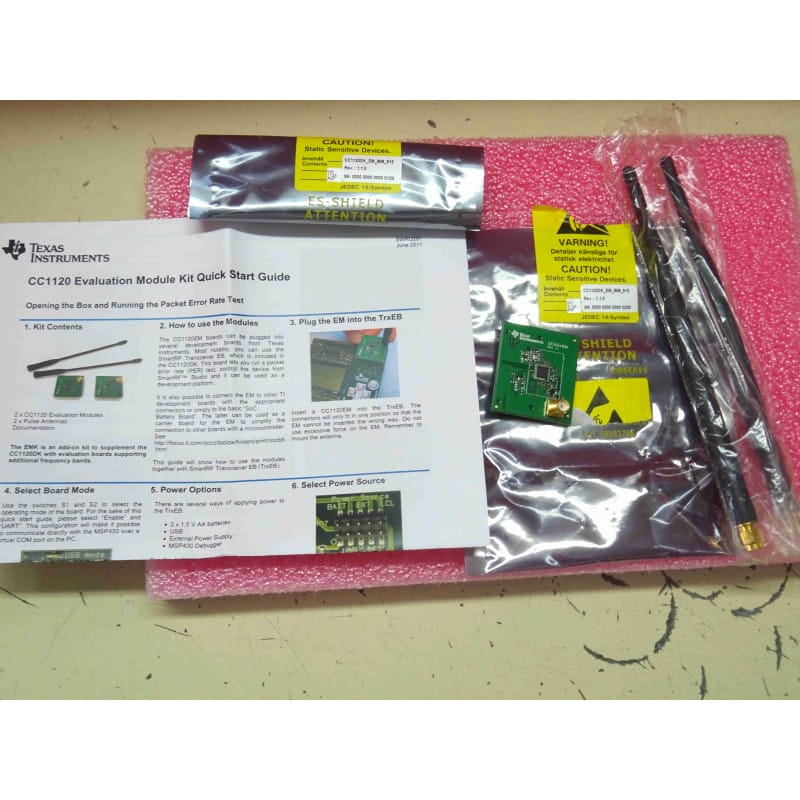

Ce module d'évaluation, basé sur le transceiver haute performance CC1120 de Texas Instruments, permet de concevoir et de tester des communications radio longue portée dans les bandes ISM 868 MHz (Europe) et 915 MHz (États-Unis/Amériques).
Note technique :
Application : Ce kit est idéal pour le développement de systèmes IoT basse consommation nécessitant une portée étendue et une excellente immunité aux interférences (Narrowband).
Compatibilité : Il est conçu pour être utilisé avec la plateforme SmartRF de Texas Instruments. Les broches de sortie permettent un accès direct aux lignes SPI et aux GPIO, facilitant l'intégration avec votre propre matériel de test.
Optimisation : La version 1.1.0 intègre un design RF optimisé pour les bandes supérieures (sub-GHz), offrant une meilleure sélectivité que les générations précédentes.
Conseils Pro :
Vérification (Occasion) : Avant de mettre en service ce module d'occasion, vérifiez l'intégrité du connecteur d'antenne SMA. Un connecteur dessoudé ou endommagé peut entraîner des réflexions RF (ROS élevé) et potentiellement endommager l'étage de puissance (PA) du CC1120.
Logiciel : Téléchargez l'outil SmartRF Studio 7 de TI. C'est indispensable pour configurer les registres du CC1120 via l'interface SPI et valider que la réception/transmission fonctionne correctement avant de commencer à écrire vos routines logicielles.
Tests de portée : Pour des tests de portée réels, utilisez deux modules (émetteur et récepteur) avec des antennes quart-d'onde accordées précisément sur 868 MHz ou 915 MHz. Une antenne mal dimensionnée pour la bande choisie réduira drastiquement votre bilan de liaison (Link Budget).
Précautions ESD : Le transceiver CC1120 est sensible aux décharges électrostatiques. Manipulez le module en utilisant un tapis antistatique et assurez-vous que les broches ne sont pas en contact avec des surfaces conductrices non protégées.
