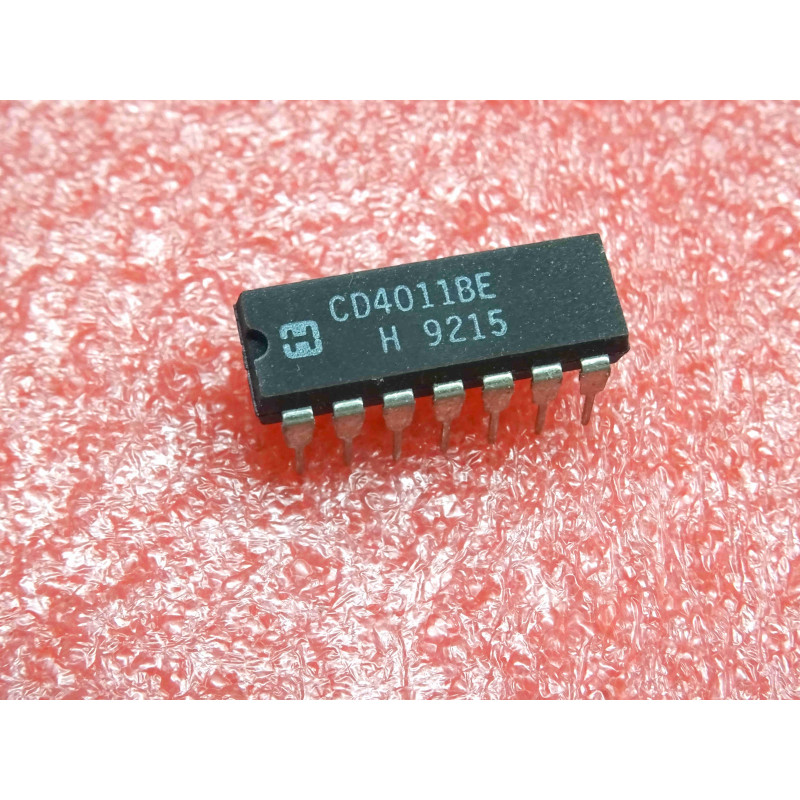

Le CD4011BE (de Texas Instruments ou autre fabricant compatible) est l'un des circuits intégrés les plus classiques et les plus polyvalents de la série CMOS 4000. Il contient quatre portes logiques NON-ET (NAND) indépendantes à deux entrées.
Note technique :
Fonctionnement logique : La sortie d'une porte NON-ET n'est à l'état BAS (0) que si ses deux entrées sont à l'état HAUT (1). Pour toutes les autres combinaisons d'entrées, la sortie est à l'état HAUT (1).
Universalité : Le CD4011 est dit "universel", car il est possible de reconstruire toutes les autres fonctions logiques (NON, ET, OU, OU-EXCLUSIF) en combinant judicieusement les quatre portes présentes sur la puce.
Plage de tension : Très flexible, il fonctionne typiquement avec une tension d'alimentation comprise entre 3V et 18V.
Conseils Pro :
Entrées inutilisées : Comme tout circuit CMOS, il est impératif de connecter toutes les entrées inutilisées à une tension stable (VCC ou Masse) pour éviter une consommation excessive et des erreurs logiques.
Découplage : Placez un condensateur de 100 nF entre la broche 14 (VCC) et la broche 7 (GND) pour éviter les instabilités lors des commutations.
