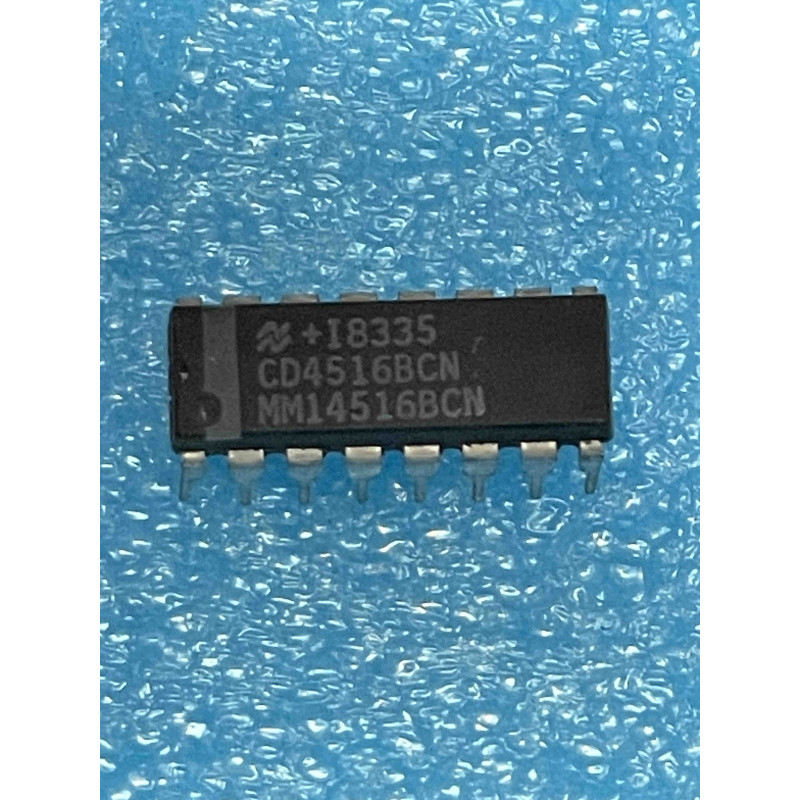

Le CD4516BCN est un compteur binaire synchrone "Up/Down" (ascendant/descendant) à 4 bits. Appartenant à la famille CMOS 4000, il est reconnu pour sa grande flexibilité dans les applications de comptage numérique, compatible avec les références standards (MC14516, HEF4516, HCF4516).
Note technique :
Comptage synchrone : Toutes les bascules internes sont déclenchées simultanément par le front montant de l'horloge, ce qui élimine les erreurs de décodage liées aux temps de propagation que l'on retrouve dans les compteurs asynchrones.
Flexibilité de contrôle : Il permet de compter dans les deux sens (Up/Down) via une entrée de contrôle, dispose d'un "Preset" pour charger une valeur initiale (parallèle) et d'un "Reset" pour la remise à zéro.
Mise en cascade : Plusieurs CD4516 peuvent être reliés entre eux pour créer des compteurs de 8, 12 ou 16 bits sans aucun composant logique externe, grâce à ses sorties de report (Carry Out).
Conseils Pro :
Cascade : Pour coupler deux compteurs, connectez la sortie Carry Out du premier compteur à l'entrée Clock Enable du second.
Découplage : Comme tout composant CMOS rapide, installez un condensateur céramique de 100 nF entre VDD et VSS au plus proche du boîtier pour éviter les rebonds logiques sur le signal d'horloge.
Maintenance (NOS) : Utilisé dans les compteurs de fréquence, les contrôleurs de séquences industriels et les afficheurs numériques. Si le compteur "saute" des valeurs, vérifiez la qualité du signal sur l'entrée d'horloge : un front montant trop lent ou parasité est souvent responsable d'un comportement erratique du compteur.
