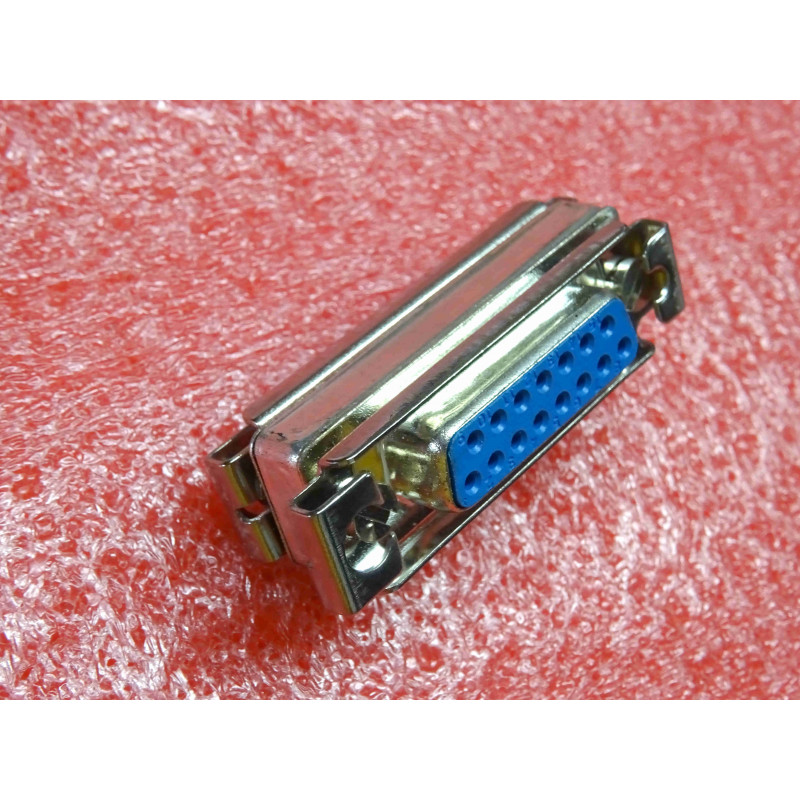

Changeur de genre (Gender Changer) Sub-D miniature haute qualité d'atelier, assurant la conversion directe d'une fiche Sub-D 15 broches Mâle sur 2 rangées en une embase Sub-D 15 broches Femelle (ou la jonction droite entre deux câbles Sub-D 15 Mâles).
Attention à la configuration physique : il s'agit du format Sub-D 15 broches standard / 2 rangées (DA-15 / DB15) (7 broches sur une rangée, 8 broches sur l'autre). Il ne doit pas être confondu avec le format VGA (HD15 / 3 rangées de 5 broches).
Ce composant est idéal pour la protection des ports d'équipements (Port Saver), la modification de genre de cordons de transmission, les ports Joystick / MIDI vintage, le câblage d'automates industriels ou la connectique de mesure. Matériel neuf sous sachet d'atelier.
Changeur de Genre Sub-D / Format DA-15 (DB15 Standard 2 Rangées) / Configuration : Sub-D 15 Pins Femelle vers Sub-D 15 Pins Femelle (F/F Droit) / Brochage : Pin à Pin (1-1, 2-2, ..., 15-15) / Contacts Alvéoles Traités Plaqué Or / Armature Métallique Extérieure Étamée avec Entretoises Vissées UNC 4-40 / Corps Isolant PBT (UL94V-0) / Neuf. Accessoire de câblage d'atelier, d'automatisme, de maintenance informatique et de protection d'interfaces Sub-D.
Format / Taille d'Armature : Sub-D DA-15 (souvent désigné couramment DB15).
Disposition des Contacts : 15 contacts répartis sur 2 rangées parallèles (1 rangée de 8 alvéoles + 1 rangée de 7 alvéoles au pas standard de 2,77 mm).
Configuration du Changeur : Femelle vers Femelle (Double embase Sub-D 15 alvéoles).
Type de Câblage Interne : Liaisons droites intégrales 1 à 1 (la broche 1 est reliée à la broche 1, la 2 à la 2, jusqu'à la 15).
Système de Verrouillage :
Équipé de part et d'autre de filetages / entretoises de fixation standard UNC 4-40.
Permet le verrouillage ferme des vis des capots Sub-D associés pour éviter toute déconnexion intempestive.
Matériaux & Construction :
Armature (Shell) : Acier étamé/nickelé assurant la continuité du blindage de masse sur 360°.
Contacts : Bronze au béryllium / laiton usiné avec plaquage Or sur les alvéoles d'insertion (faible résistance de contact et haute tenue aux cycles d'insertion).
Isolant : Thermoplastique renforcé de fibre de verre (PBT UL94V-0).
État : Neuf sous conditionnement d'origine.
Point de Vigilance de Câblage (Ne pas confondre) :
DA-15 (DB15 Standard - 2 Rangées) : Utilisé historiquement pour les ports Joystick/MIDI sur cartes son PC, les liaisons séries/parallèles industrielles, le bus AUI d'Ethernet ou les sorties d'automates.
HD15 (VGA Haute Densité - 3 Rangées) : Utilisé pour les signaux vidéo analogiques VGA/SVGA. L'armature mécanique est identique (taille E), mais comporte 15 broches très resserrées sur 3 rangées de 5.
Atouts en Atelier & Maintenance :
Fonction "Port Saver" : Vissé à demeure sur l'embase d'un appareil de mesure ou d'un automate, ce changeur de genre subit l'usure mécanique des branchements et débranchements répétés à la place de la prise interne de la carte électronique.
Transformation Immédiate : Permet de réutiliser un câble Sub-D 15 Mâle/Mâle existant en le transformant instantanément en câble Mâle/Femelle sans réaliser de soudure.
