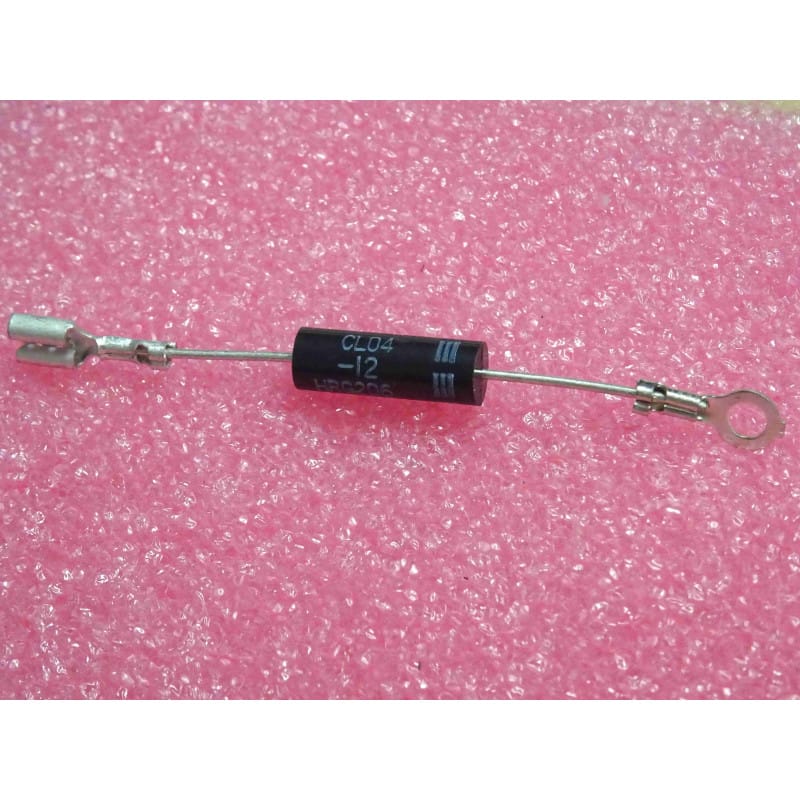

Diode de redressement haute tension au silicium empilée renforcée (High Voltage High-Power Silicon Rectifier Diode / 2CL Series) de référence CL04-12 (CL 04-12 / série 2CL / 2CL4512 / variantes renforcées T4512, HVM12, CL04-12A), conçue pour les techniciens de maintenance en électroménager lourd et matériel professionnel (GEM / CHR), réparateurs de micro-ondes industriels et combinés haute puissance, spécialistes des alimentations haute tension continues, découpeurs plasma, générateurs d'ozone et électroniciens d'atelier.
La diode CL04-12 est la version à tenue thermique et puissance renforcée de la célèbre famille des diodes haute tension 12 kV (surclassant la standard CL01-12). Spécifiquement développée pour supporter des cycles de service intensifs, des puissances élevées prolongées et des températures ambiantes sévères au sein des cavités techniques de micro-ondes, elle est composée d'un empilement interne sous vide de jonctions silicium passivées de haute pureté encapsulées dans une résine époxy thermo-résistante ignifugée haute densité. Elle supporte une tension inverse de crête répétitive (VRRM / PRV) de 12 kV (12 000 V), délivre un courant direct moyen nominal accru (IF(AV) / IO) de 450 mA à 500 mA (0,5 A), et offre une résistance aux surcharges transitoires (IFSM) de 30 A. Elle assure un redressement et un doublement de tension fiables sans risque de dégradation thermique prématurée sur les étages de puissance magnétron de 900 W à plus de 1200 W restitués.
Composants Électroniques de Puissance & Haute Tension / Référence Standard : CL04-12 (Série 2CL / 2CL4512 / T4512 / HVM12) / Type de Composant : Diode haute tension au silicium renforcée pour usage continu et forte puissance (High-Power High-Voltage Microwave Rectifier) / Tension Inverse Répétitive Max (VRRM / Urrm) : 12 kV (12 000 V) / Tension Continue Inverse Max (VR) : 12 kV / Courant Direct Moyen Nominal (IF(AV) / IO) : 450 mA à 500 mA (0,45 A - 0,50 A en régime continu/pulsé) / Courant de Surcharge Crête Non Répétitif (IFSM) : 30 A (onde demi-sinus 10 ms / 8,3 ms) / Chute de Tension Directe Typique (VF) : ~10 V à 12 V sous IF = 450 mA (liée à la mise en série des multiples puces internes) / Courant Inverse de Fuite Ultra-Bas (IR) : Inférieur à 5 µA sous 12 kV à 25°C (inférieur à 50 µA à 100°C) / Boîtier Mécanique : Cylindre surmoulé en résine époxy haute tenue diélectrique et thermique renforcée (UL 94V-0) / Terminaisons : Cosse femelle Faston 6,35 mm (Anode) + Cosse à œillet de masse M4/M5 (Cathode) / État : Neuf de stock d'origine, surmoulage haute densité intact, sertissages d'usine certifiés sans jeu mécanique. Composant renforcé haute fiabilité pour fours micro-ondes intensifs, usage professionnel et générateurs HT.
Tenue en Puissance & Courant Renforcée (450 mA - 500 mA) :
Réserve de courant supérieure de 25% à 40% par rapport à une diode standard CL01-12 (limitée à 350 mA), garantissant une durée de vie accrue sur les appareils de forte puissance (> 1000 W).
Conçue pour un Fonctionnement Prolongé Haute Température :
Résine époxy haute densité et métallisation interne optimisées pour résister aux contraintes thermiques continues sans décollement de jonction ni dérive du courant de fuite.
Très Haute Tenue Diélectrique (12 kV / 12 000 V) :
Enveloppe isolante renforcée supprimant tout risque de formation d'arc électrique (arcing) ou d'effluve par ionisation de l'air sous atmosphère chaude et humide.
Surclassement Universel d'Atelier :
Remplacement direct en lieu et place des références standards (CL01-12, HVM10, HVM12, T3512, RG902, 2CL3512) en apportant une fiabilité accrue sur les appareils tombant régulièrement en panne thermique.
Raccordement Plug & Play Sécurisé :
Équipée d'une cosse Faston 6,35 mm pour connexion sur le condensateur HT et d'une cosse à œillet pour vissage direct sur le châssis métallique.
État : Pièce neuve d'origine, prête pour montage direct en atelier de maintenance.
Différence Fondamentale CL04-12 vs CL01-12 :
CL01-12 : Diode standard économique pour micro-ondes domestiques standard (350 mA / usage intermittent).
CL04-12 : Diode Heavy-Duty pour micro-ondes de forte puissance, combinés grill/chaleur tournante et appareils professionnels à usage continu (500 mA / résine haute température).
Raccordement & Polarité dans l'Étage Doubleur HT :
Cosse à Œillet (Cathode / borne -) : Vissée directement sur le châssis métallique (terre mécanique du four).
Cosse Faston (Anode / borne +) : Enfichée sur la cosse du condensateur HT reliée au magnétron.
Protocole de Contrôle & Diagnostic au Multimètre :
Comportement normal au testeur diode classique : La diode indique circuit ouvert (0L) dans les deux sens sous un multimètre standard (car la tension de test de 2-3 V est incapable de franchir le seuil des 10-12 jonctions internes en série nécessitant > 8 V).
Test dynamique sous source continue (Pile 9 V ou Alimentation 12 V / 24 V DC) :
Brancher en série : Source continue (+), diode HT (Anode vers +), résistance de protection de 1 kOhm, voltmètre aux bornes de la résistance (ou de la diode).
Sens direct : Le voltmètre mesure le passage du courant (chute de ~8 V à 10 V aux bornes de la diode).
Sens inverse : Tension nulle aux bornes de la résistance (blocage total).
Diode défectueuse en court-circuit : Chute de tension nulle / continuité directe à 0 Ohm au multimètre standard.
Consignes de Sécurité Strictes en Intervention HT (Risque Mortel > 4000 V DC) :
Débrancher l'appareil du secteur 230 V.
Décharger impérativement le condensateur haute tension en court-circuitant ses bornes à la masse métallique avec une pince isolée 1000 V avant toute manipulation de la diode ou des câblages.
