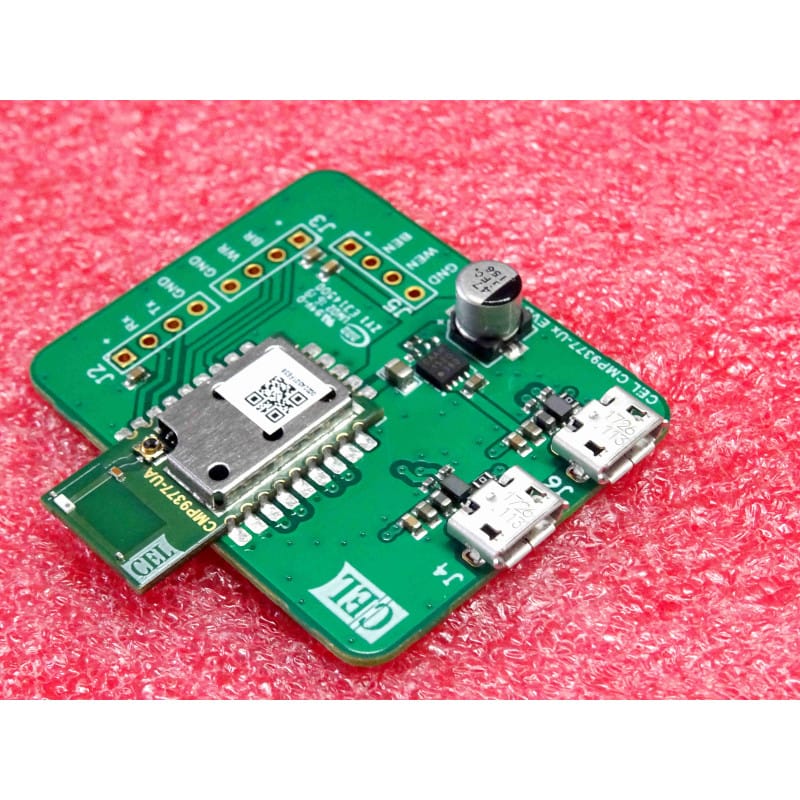

Cette carte d'évaluation officielle (CEL CMP9377-Ux USB Evaluation Board / EVB), conçue par le spécialiste des composants et modules radiofréquences California Eastern Laboratories (CEL), est une plateforme de développement matériel multiprotocole permettant de prototyper, qualifier et intégrer les fonctionnalités de connectivité sans fil Wi-Fi double bande (802.11a/b/g/n/ac) et Bluetooth 5.0 (BR/EDR + BLE).
La carte intègre le module radio compact haute performance CEL CMP9377-UA (basé sur le chipset Qualcomm Atheros QCA9377-3). Grâce à son interface USB prête à l'emploi (clé / dongle d'évaluation) et son antenne intégrée ou son connecteur RF, elle permet un raccordement direct sur PC ou plateforme embarquée (Linux / Android) pour tester les débits, la portée RF et la coexistence radio sans développer de carte hôte spécifique au préalable.
Format Clé USB Plug & Play : Se connecte directement sur un port USB de PC de développement ou d'une carte monocarte (Raspberry Pi, carte mère NXP i.MX, BeagleBone) pour valider instantanément la pile logicielle sans câblage complexe.
Dual-Band 2,4 GHz & 5 GHz (802.11ac) : Permet de délester le trafic sur la bande 5 GHz moins encombrée avec des débits réels élevés pouvant atteindre 433 Mbps.
Coexistence Wi-Fi / Bluetooth Avancée : Algorithmes matériels intégrés Qualcomm pour gérer le partage dynamique de l'antenne unique entre les paquets de données Wi-Fi et les trames Bluetooth BLE / audio sans pertes de paquets.
Support Logiciel Pilotes Ath10k : Intégration facilitée sous les distributions Linux modernes grâce aux pilotes amont standard ath10k supportés par le noyau Linux.
Applications Recommandées :
Passerelles & Équipements Industriels Connectés : Ajout rapide de connectivité réseau haut débit et de balayage BLE sur des automates ou IHM sous Linux embarqué.
Systèmes Médicaux & Télémétrie : Échange de données sécurisé double bande avec des capteurs médicaux nomades en Bluetooth Low Energy.
Bancs de Recette & Mesures RF d'Atelier : Évaluation des performances d'antenne, analyse de spectre et mesures de sensibilité en chambre anéchoïque.
Conseils d'Atelier & Bonnes Pratiques :
Gestion des Pilotes sous Linux : Vérifier que les firmwares propriétaires correspondants (qca9377) sont présents dans le répertoire /lib/firmware/ath10k/QCA9377/hw1.0/ pour permettre l'initialisation correcte du module à l'insertion USB.
Séparation des Flux USB : Le module convertit en interne les signaux Wi-Fi et le contrôleur Bluetooth (généralement interfacé via HCI USB) sous forme de deux interfaces logiques distinctes sur le même périphérique physique.
Équivalences & Modules Associés :
Modules Qualcomm QCA9377 / QCA6174, Modules Murata Type 1DX / Type 1LV, Cartes de dev SparkLAN WPEA-352ACNRB, Modules Silex SX-SDMAC.
Outils de Développement Sans Fil & IoT / Fabricant : California Eastern Laboratories (CEL) / Modèle : CMP9377-Ux EVB / Module : CMP9377-UA / Technologies : Wi-Fi 802.11ac (2.4/5 GHz) + Bluetooth 5.0.
