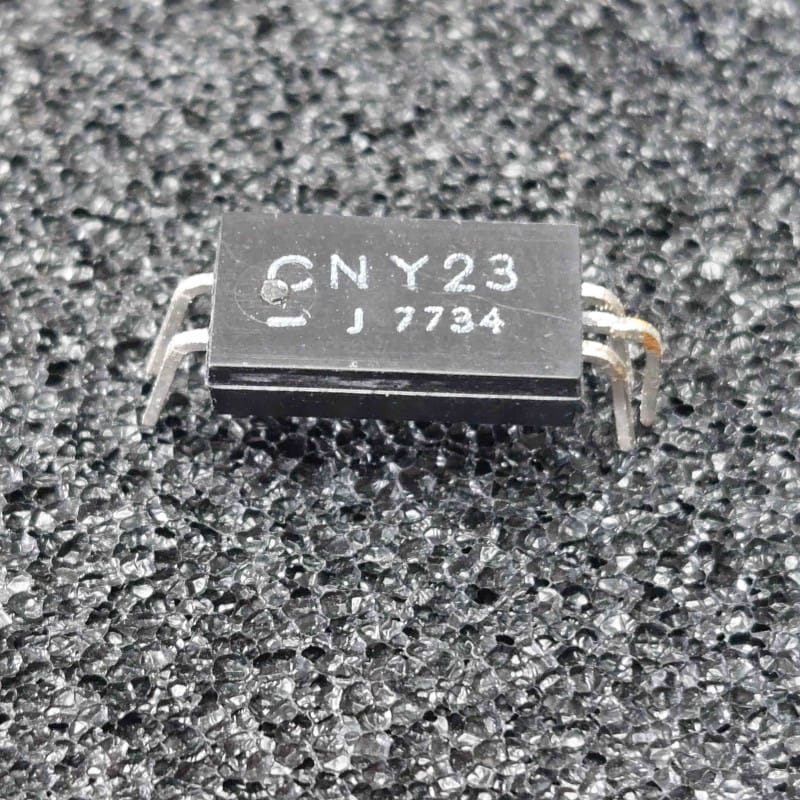

Optocoupleur Phototransistor NPN – Telefunken / Vishay CNY23

Optocoupleur Phototransistor NPN – Telefunken / Vishay CNY23

(0 avis)
6,46 € 6,46 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Le CNY23 (Telefunken / TFK) est un photocoupleur standard sous boîtier DIP-6 combinant une diode émettrice infrarouge à l'arséniure de gallium (GaAs) et un phototransistor NPN au silicium avec sortie de base accessible. C'est un composant classique d'isolation galvanique destiné au découplage de signaux logiques, aux alimentations linéaires ou à découpage et aux cartes de commande industrielles.

CaractéristiqueSpécification
FabricantTelefunken (TFK) / Vishay / Isocom
RéférenceCNY23 (Série CNY22 / CNY23)
TypeOptocoupleur à sortie phototransistor NPN
BoîtierDIP-6 traversant standard (pas 2,54 mm)
Tension d'isolement (Viso)Jusqu'à 4 000 V RMS / 5 300 V crête
Tension Collecteur-Émetteur (Vceo)30 V DC (jusqu'à 50 V max)
Tension Émetteur-Collecteur (Veco)7 V DC
Taux de transfert en courant (CTR)Typique : 20 % à 60 % (sous If = 10 mA, Vce = 10 V)
Courant Collecteur Max (Ic)50 mA continu (100 mA crête)
Courant direct LED (If)60 mA max (commande typique : 10 mA à 20 mA)
Tension directe LED (VF)~1,25 V à 1,5 V DC
Temps de commutation (tr / tf)Rapide : ~3 µs à 6 µs
Usage principalDécouplage de masses, interfaçage logique, cartes relais, maintenance d'appareils vintage

Points Forts

  • Isolation Galvanique Haute Sécurité : Protège les étages logiques sensibles (microcontrôleurs, circuits CMOS/TTL) contre les perturbations de puissance et boucles de masse.

  • Accès à la Base (Broche 6) : Permet d'insérer une résistance base-émetteur pour réduire le temps de désaturation et accélérer les commutations.

  • Composant Standard Éprouvé : Idéal pour la restauration et la réparation de platines électroniques industrielles ou audio vintage.

Brochage DIP-6 & Raccordement

  • Broche 1 (Haut gauche) : Anode de la LED (+)

  • Broche 2 (Milieu gauche) : Cathode de la LED (-)

  • Broche 3 (Bas gauche) : Non connectée (NC)

  • Broche 4 (Bas droite) : Émetteur phototransistor (E)

  • Broche 5 (Milieu droite) : Collecteur phototransistor (C)

  • Broche 6 (Haut droite) : Base phototransistor (B - généralement laissée en l'air)

Résistances de limitation recommandées pour la LED (sous If = 10 mA) :

  • Sous 5 V DC : 330 Ohms à 390 Ohms (1/4 W)

  • Sous 12 V DC : 1 kOhm (1/4 W)

  • Sous 24 V DC : 2,2 kOhms (1/2 W)

Équivalences directes / proches :

  • CNY17-1 / CNY17-2, 4N25 / 4N26 / 4N35, CNX48U, Til111 / Til117.

Optoélectronique / Telefunken CNY23 / Optocoupleur phototransistor NPN / Boîtier DIP-6.
