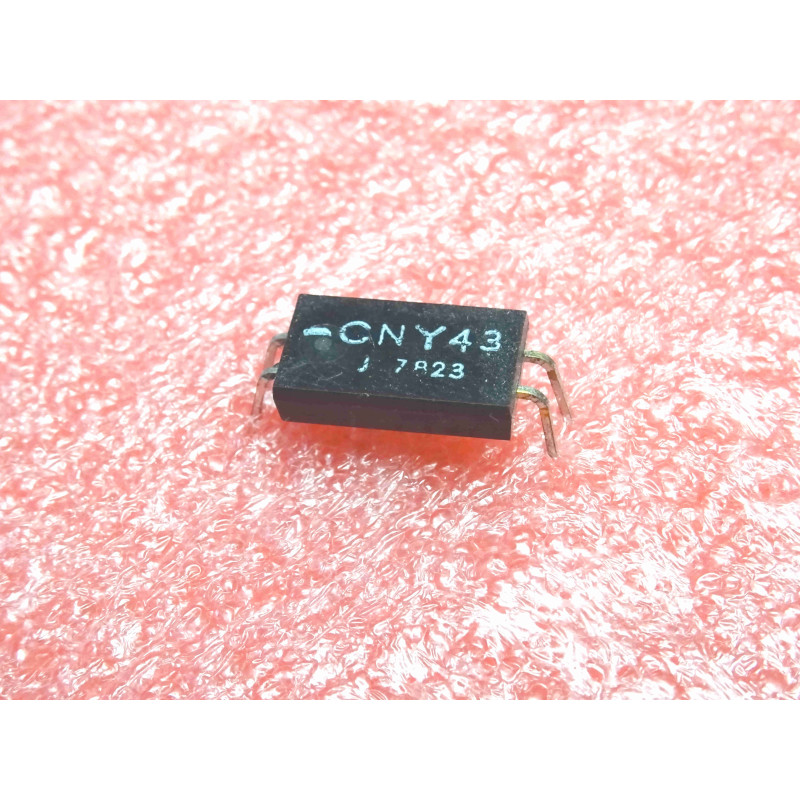

Le CNY43 est un optocoupleur (aussi appelé photocoupleur) conçu pour l'isolation galvanique entre deux circuits. Il utilise un émetteur infrarouge (LED) et un détecteur photosensible (généralement un phototransistor) pour transmettre un signal électrique tout en protégeant les étages de contrôle des hautes tensions présentes dans la partie puissance.
Note technique :
Isolation Galvanique : Il permet de transférer des signaux sans aucun contact électrique direct, ce qui est crucial pour la sécurité des utilisateurs et la protection des microcontrôleurs contre les retours de courant ou les surtensions transitoires.
Architecture : Le boîtier DIP-6 contient une LED en entrée et un phototransistor en sortie. Le courant circulant dans la LED génère une lumière qui commande la saturation du transistor côté sortie.
Vitesse : Le CNY43 est principalement destiné aux applications de commutation lente ou moyenne (contrôle de relais, détection de présence, couplage de signaux logiques).
Conseils Pro :
Limitation du courant (If) : Ne jamais oublier de placer une résistance série avec la LED d'entrée pour limiter le courant sous 30 mA. Une valeur typique de 220 à 470 Ohms suffit généralement pour un pilotage par logique 5V.
Charge en sortie : Côté phototransistor, n'oubliez pas d'utiliser une résistance de tirage (pull-up) vers le VCC pour obtenir un signal logique propre en sortie.
Maintenance :
Vieillissement : La LED interne perd de son efficacité lumineuse avec le temps et l'usage intensif. Si vous constatez une perte de gain (le transistor sature moins bien), cela peut indiquer une fin de vie du composant.
Test dynamique : Vous pouvez tester le CNY43 en injectant un courant connu dans la LED (10 mA) et en mesurant la chute de tension Vce aux bornes du phototransistor. Si la tension ne chute pas près de 0V, l'optocoupleur est probablement HS.
ESD et humidité : Bien que robuste, le boîtier doit rester propre. Une accumulation d'humidité sur le PCB entre les broches d'entrée et de sortie peut réduire radicalement la capacité d'isolation réelle de 2800V.
