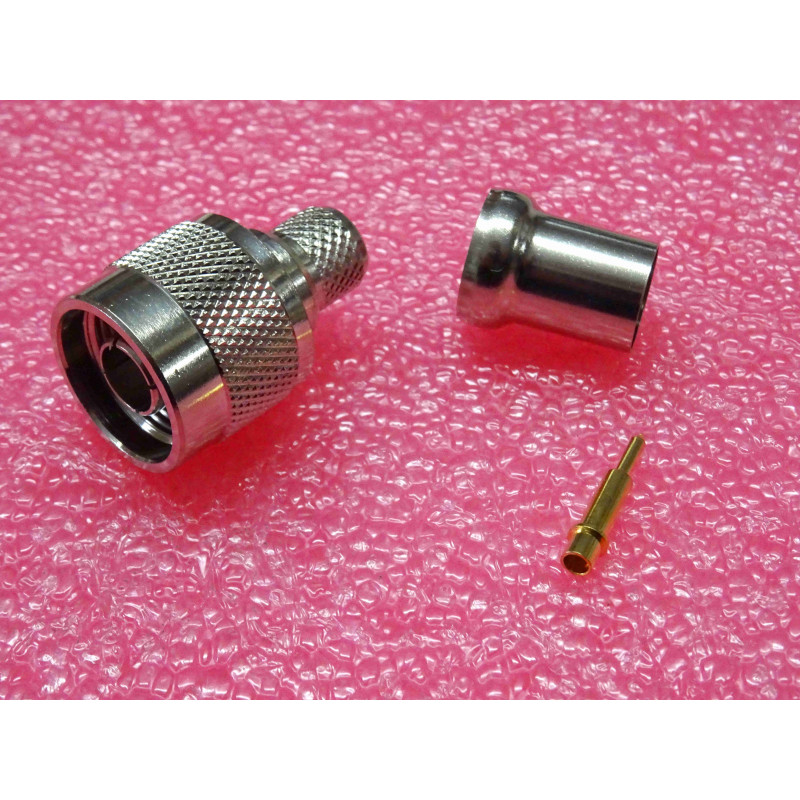

Connecteur coaxial RF de haute puissance au format N Mâle (Droit) à sertir (Crimp Attachment), spécifiquement conçu pour les câbles coaxiaux à faible perte d'un diamètre extérieur d'environ 10 mm (famille des câbles RG-213 / RG-213/U, RG-214, LMR-400, Ecoflex 10, Ultraflex 10, Aircom Plus).
Ce connecteur est équipé d'une douille / bague de sertissage lourde de diamètre ~10 mm assurant un maintien mécanique irréprochable et un placage parfait du blindage sur le corps métallique. Idéal pour les installations d'antennes radio (CB, Radioamateur HF/VHF/UHF, 4G/5G, Wi-Fi extérieur), les relais de télécommunication, la marine et les baies de puissance hyperfréquence. Matériel neuf sous sachet d'atelier.
Connecteur Coaxial RF / Type : N Mâle Droit à Sertir / Bague de Sertissage pour Câble Ø 10 mm / Câbles Compatibles : RG213, RG214, LMR400, Ecoflex 10, Ultraflex 10 (Diamètre Extérieur ~10,3 mm) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 11 GHz / Verrouillage Vissé Sécurisé à Filetage Standard 5/8-24 UNEF avec Joint Torique Étanchéité IP67 / Corps Laiton Nickelé / Broche Centrale Mâle Traitée Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de câblage RF de puissance, d'installation d'antennes et de station radio.
Type de Connecteur / Format : N Mâle Droit (N Straight Male Plug).
Diamètre & Compatibilité Câble :
Diamètre de la Bague / Douille : ~10 mm à 10,5 mm (adapté pour la gaine extérieure des câbles 10 mm / 0,400").
Câbles Coaxiaux Compatibles : RG-213 / RG-213U, RG-214, LMR-400, Ecoflex 10, Ultraflex 10, H1000, Belden 9913.
Méthode d'Assemblage :
Âme centrale : Broche mâle à sertir (ou à braser au fer à souder selon la pince/outillage d'atelier).
Blindage / Tresse : Douille / bague métallique lourde à compresser avec une pince à sertir RF (empreinte hex standard .429" / ~10,9 mm).
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances Haute Fréquence (RF) :
Gamme de Fréquences : 0 à 11 GHz (DC à 11 GHz).
Faible ROS / VSWR : Pertes de réflexion extrêmement faibles grâce à l'usinage de précision du corps et de l'isolant PTFE.
Tension de Service Max. : 1 500 V RMS / Tenue en puissance élevée.
Matériaux & Construction :
Corps / Écrou Vissé : Laiton usiné haute résistance avec plaquage Nickel anticorrosion.
Broche Centrale Mâle : Alliage de cuivre / bronze avec plaquage Or assurant une faible résistance de contact.
Isolant Diélectrique : PTFE (Téflon) haute température.
Étanchéité : Joint torique étanche intérieur (O-ring) pour résister aux intempéries en usage extérieur.
État : Neuf sous conditionnement d'origine d'atelier.
Dimensions de Dénudage Recommandées (RG213 / LMR400) :
Gaine extérieure : Dénuder la gaine noire sur environ 15 mm à 16 mm.
Tresse de blindage : Conserver la tresse sur environ 7 mm à 8 mm (à rabattre légèrement sur le feuillard si LMR400).
Diélectrique / Ame centrale : Dénuder le diélectrique sur environ 4 mm à 5 mm pour dégager l'âme rigide/multibrins en cuivre.
Procédure de Montage en Atelier :
Glisser la Bague : Enfiler impérativement la douille de sertissage de 10 mm sur le câble coaxial avant de procéder au dénudage.
Fixation de la Broche Centrale : Insérer l'âme en cuivre dans le fût de la broche dorée. Sertir la broche avec la petite matrice hexagonale dédiée (ou braser proprement avec un fer chaud de 60W si l'âme est massive).
Insertion dans le Corps : Pousser le câble équipé de sa broche à l'intérieur du corps du connecteur N jusqu'à sentir le déclic d'encliquetage/butée de l'isolant PTFE.
Sertissage de la Bague : Faire glisser la bague métallique de 10 mm par-dessus la tresse de blindage venant recouvrir l'arrière du connecteur. Effectuer la compression hexagonale à l'aide de la pince à sertir RF (matrice standard grand format .429" / 10,9 mm).
Finition Extérieure : Pour une installation d'antenne en extérieur, recouvrir l'arrière de la bague et le début du câble avec un tronçon de gaine thermorétractable à résine/étanche ou du ruban auto-vulcanisant.
