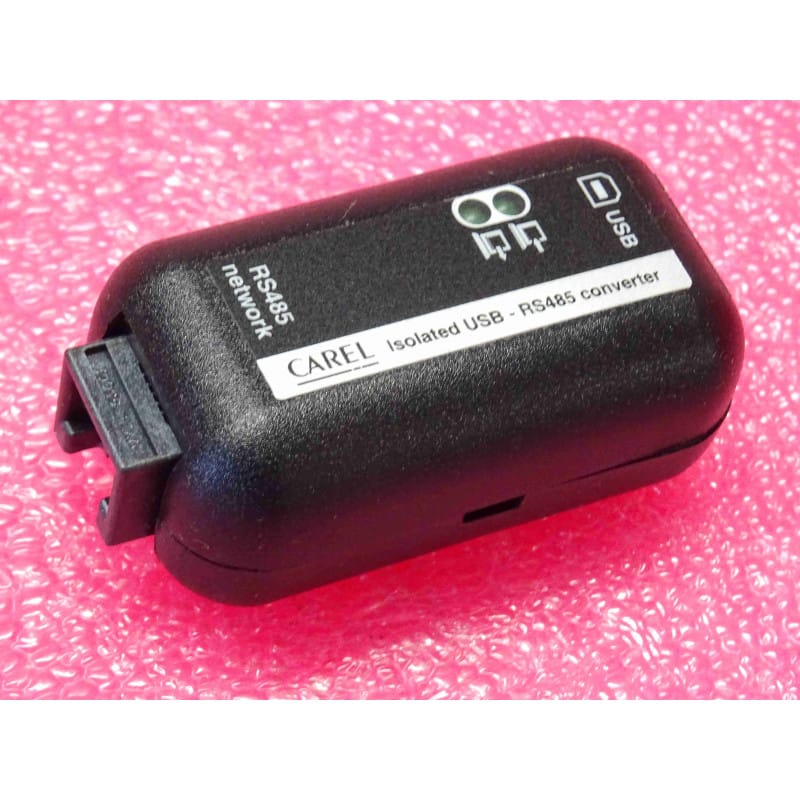

Cette interface de communication et de programmation industrielle (USB to RS485 Opto-Isolated Serial Converter), développée par Carel Controls sous la référence exacte CVSTDUTLF0, est l'outil d'atelier et de maintenance officiel pour raccorder un ordinateur de service aux régulateurs électroniques, cartes de contrôle C.pCO / pCO, automates programmables et systèmes de supervision C.Rivet / PlantVisor de la marque Carel, ainsi qu'à tout équipement série au standard de communication différentiel RS-485 (protocole Carel ou Modbus RTU).
Doté d'une isolation galvanique opto-électronique de sécurité entre le port USB du PC et le bus de terrain RS485, ce boîtier protège efficacement l'ordinateur hôte contre les surtensions transitoires, les boucles de masse et les bruits parasites industriels. Il intègre un connecteur USB Type-B côté PC et un bornier de raccordement / prise RJ dédié côté bus série avec inversion de sens de transmission automatique (Auto TX/RX direction control). Fourni avec son câble de liaison USB 2.0 Type A vers Type B d'une longueur de 1,8 mètre. Matériel d'occasion en excellent état cosmétique et électronique, 100 % testé sur banc de communication (dialogue série, émission/réception de trames et isolation validés).
Opto-Isolation Industrielle : Évite tout risque de détérioration du port USB du PC portable lors d'interventions sur des armoires électriques d'atelier ou de centrales frigorifiques.
Auto-Alimentation USB : Fonctionne directement via l'énergie fournie par le port USB du PC hôte (aucune alimentation externe nécessaire sur le terrain).
Contrôle Automatique du Flux RS-485 : Gestion matérielle de la direction d'émission/réception (half-duplex sans commande RTS requise par le logiciel).
Accessoire Complet : Livré avec son câble USB A-B de 1,8 m prêt pour les interventions sur site ou en atelier.
Applications Recommandées :
Climatisation & Froid Commercial / Industriel : Programmation, sauvegarde de paramètres, télégestion et mise à jour de firmware sur régulateurs Carel (gammes ir33, easy, MasterCella, cartes pCO1, pCO3, pCO5, c.pCO).
Supervision & GTB/GTC : Interfaçage de réseaux Modbus RTU pour valider la communication d'automates, centrales de traitement d'air (CTA) ou groupes d'eau glacée.
Bancs de Diagnostic & Tests Série : Outil de mesure et d'interrogation de périphériques RS485 en laboratoire et banc de dépannage.
Conseils d'Atelier & Câblage RS-485 :
Repérage des Conducteurs : Veiller au bon raccordement des polarités de la paire torsadée :
Borne + (Rx+/Tx+ ou B)
Borne - (Rx-/Tx- ou A)
Borne GND / Blindage (0V)
Résistance de Fin de Ligne : Sur les bus RS-485 de grande longueur (> 50 mètres) ou comportant de nombreux esclaves, prévoir une résistance de terminaison de 120 Ω aux deux extrémités du bus.
Équivalences Directes / Outils Similaires :
Carel CVSTDUMOR0, Carel pCOWeb / pCONet, Schneider Electric TSXUSB485, Moxa UPort 1130 / 1150, DSD TECH SH-U10.
Automatisme & Régulation Industrielle / Fabricant : Carel Controls / Réf : CVSTDUTLF0 / Type : Convertisseur USB vers RS-485 opto-isolé / Inclus : Câble USB A-B 1,8 m / État : Occasion 100 % testé opérationnel.
