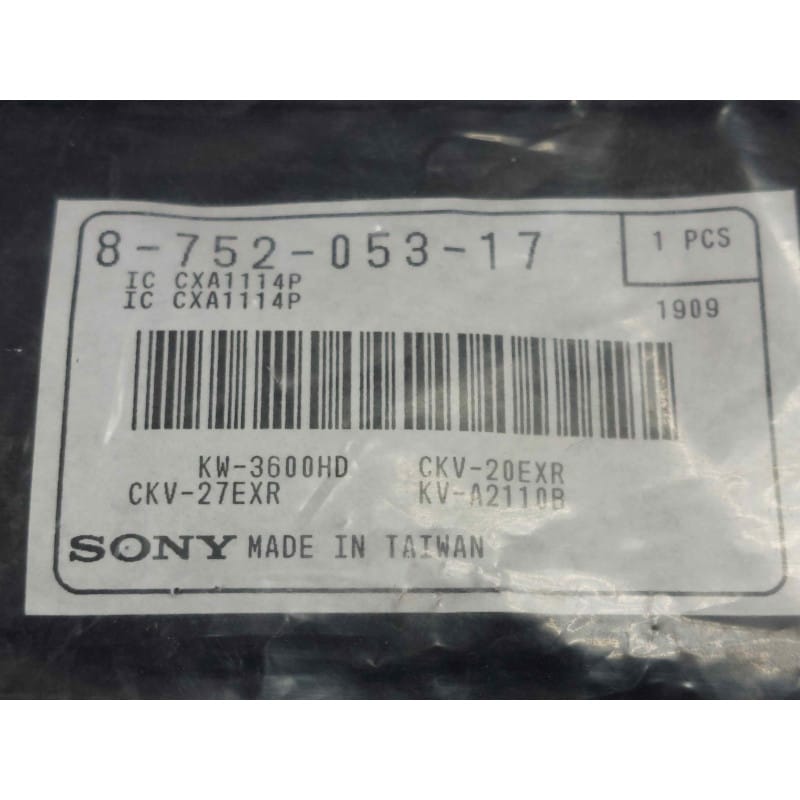

Le CXA1114P (référencé sous le code pièce constructeur rigoureux 8-752-053-17) est un circuit intégré analogique propriétaire hautement spécialisé, conçu et fabriqué au Japon par Sony Corporation. Ce composant historique adopte le format d'un boîtier standard en plastique traversant DIP14 (14 broches, corps étroit de 300 mils).
Il s'agit d'un commutateur vidéo rapide à triple canal (RGB / YUV) avec logique de contrôle intégrée (Triple Video / RGB Switch, composant d'origine Sony). Spécifiquement développé pour les architectures TV et vidéo haut de gamme de la marque, le CXA1114P gère la commutation rapide et transparente entre deux sources de signaux tricolores (par exemple, basculer entre le signal vidéo interne du tuner et un signal externe RGB provenant d'une prise Péritel / SCART). Grâce à son excellente bande passante et sa faible diaphonie, il préserve l'intégrité et la netteté des signaux vidéo sans baisse de luminance. On retrouve exclusivement cette puce au cœur des téléviseurs de légende Sony Trinitron (châssis AE-1, KX, KV, KW-3600HD), des moniteurs de studio d'époque et des décodeurs vidéo professionnels. Géré en qualité New Old Stock (NOS) sous emballage scellé d'origine Sony Service Parts, ce circuit est une pièce détachée indispensable pour restaurer la commutation vidéo d'origine sur un équipement vintage.
Le diagnostic de la panne "Écran noir en RGB ou pas de basculement Péritel" : C'est le symptôme roi d'un CXA1114P défaillant. Si le téléviseur affiche une image parfaite via l'entrée antenne (tuner) ou composite, mais que l'écran reste désespérément noir ou affiche des couleurs désynchronisées lors du passage sur l'entrée RGB, contrôlez la broche de sélection logique (SW). Méthode d'atelier : Si la tension de commande de commutation bascule correctement sur la broche dédiée mais que les signaux vidéo d'entrée restent bloqués à l'intérieur de la matrice, les commutateurs analogiques internes à effet de champ ont subi une surtension (fréquente lors du branchement à chaud d'une console ou d'un appareil externe défectueux). Remplacez la puce par ta pièce d'origine Sony.
Le piège des résistances de charge de 75 Ohms en entrée : Les signaux vidéo transitant par le CXA1114P sont calibrés pour une impédance standard de 75 Ohms. Règle d'or : Si l'image commutée par le nouveau circuit intégré est trop sombre, baveuse ou souffre d'un effet d'écho fantôme, inspectez les résistances de charge de 75 Ohms soudées en dérivation sur les lignes d'entrée de la carte. Si l'une d'elles a dérivé ou s'est coupée à la suite d'un arc électrique, l'adaptation d'impédance est rompue, ce qui perturbe le signal avant même son entrée dans la puce.
Le respect rigoureux du découplage HF : Traiter trois signaux vidéo simultanés à haute fréquence exige des rails d'alimentation exempts de tout bruit. Soudez un condensateur céramique multicouche (MLCC) de 100 nF directement sous les broches d'alimentation de la puce pour éliminer les vagues de bruit à l'écran.
Brasage propre et installation sur support de précision : Pour sécuriser durablement la maintenance de ces cartes mères Trinitron d'époque, installez impérativement un support tulipe DIP14 de précision à contacts dorés. Pour le brasage de ce support sur le circuit imprimé double face d'origine, réglez votre station d'atelier à 310 degrés Celsius maximum avec un fil d'étain de qualité. Un nettoyage minutieux à l'alcool isopropylique après l'opération éliminera les flux conducteurs résiduels qui pourraient causer des fuites de signal ou de la diaphonie (bavements de couleur) entre les canaux rouge, vert et bleu.
