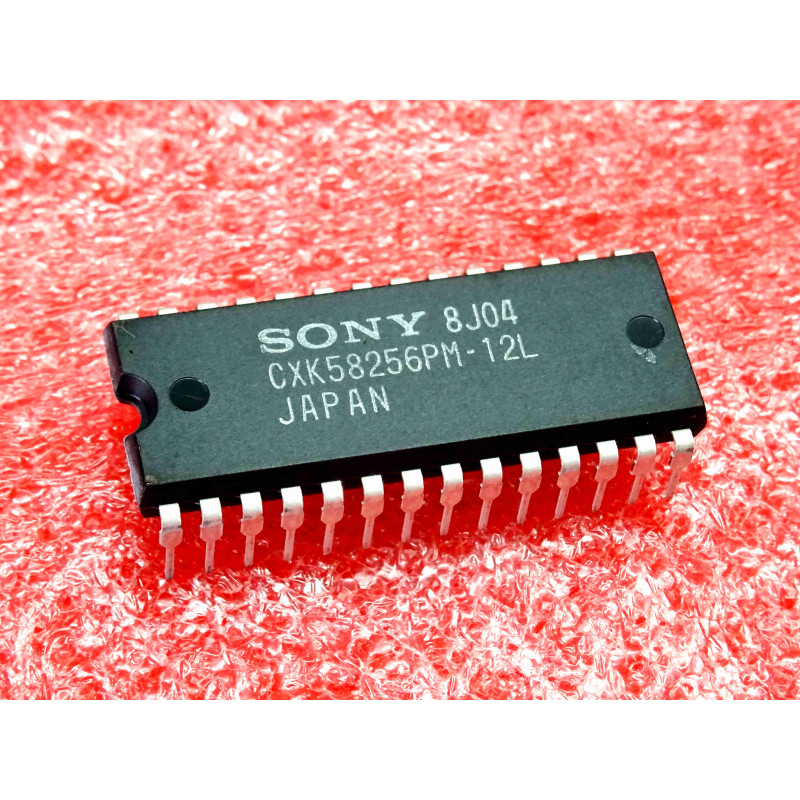

Le CXK58256PM-12L est une mémoire vive statique (SRAM) haute vitesse de 256 Kbits (organisée en 32 768 mots de 8 bits). Fabriquée avec la technologie CMOS haute vitesse, elle est idéale pour les systèmes embarqués, la mise en cache ou la sauvegarde de données nécessitant une latence faible et une consommation réduite.
Note technique :
Fonctionnement Statique : Contrairement à la DRAM, cette mémoire SRAM ne nécessite pas de cycles de rafraîchissement. Les données restent stockées tant que le composant est alimenté.
Compatibilité : Ses entrées et sorties sont entièrement compatibles avec la logique TTL, ce qui facilite son intégration dans des architectures de microprocesseurs classiques (Z80, 6502, 68000, etc.).
Consommation : La version "L" indique une consommation faible, ce qui la rend adaptée aux applications alimentées par batterie de secours (back-up).
Conseils Pro :
Découplage : Avec une mémoire de cette taille, le bruit sur la ligne d'alimentation lors des cycles de lecture/écriture peut corrompre les données. Placez un condensateur céramique de 100 nF (voire un électrolytique de 10 µF en parallèle) au plus proche des broches d'alimentation (VCC et GND) pour stabiliser le fonctionnement.
Maintenance (NOS) : Les composants NOS de type SRAM sont très fiables, mais leur intégrité dépend de leur stockage. Inspectez les broches pour toute trace d'oxydation. L'utilisation d'un support tulipe est fortement recommandée pour éviter de chauffer la puce lors du soudage et pour permettre un remplacement facile.
Protection ESD : Bien que robuste une fois en circuit, cette puce est sensible à l'électricité statique. Manipulez-la avec précaution, idéalement en portant un bracelet antistatique, et évitez de toucher les broches directement.
Adressage : Assurez-vous de bien vérifier la table de vérité des broches de sélection (CS - Chip Select, WE - Write Enable, OE - Output Enable) dans la datasheet pour garantir une lecture/écriture correcte par votre contrôleur.
