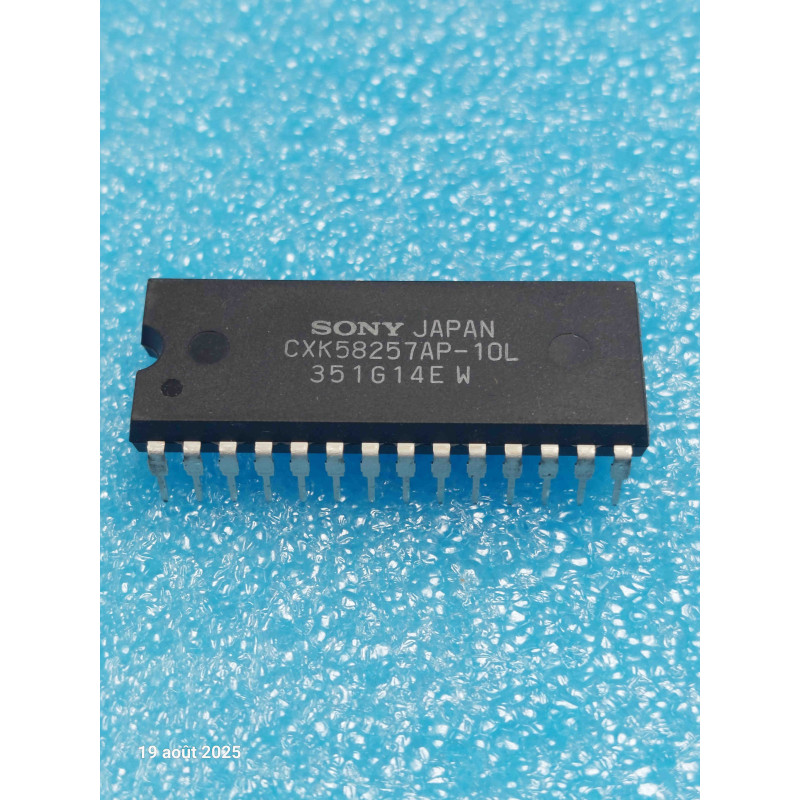

Le CXK58257AP-10L (ou CXK58257 AP-10L) est un circuit intégré de mémoire vive statique (SRAM) asynchrone d'époque, développé par Sony. Logé dans un boîtier DIP24 standard (largeur de 600 mils / large), ce composant offre une capacité de 256 Kilobits, configurée en 32 768 mots de 8 bits (32K x 8).
C'est un grand classique du stockage de données des années 90. Sa technologie CMOS hautes performances garantit une consommation dérisoire au repos, ce qui en fait la candidate idéale pour la sauvegarde par pile. Le suffixe -10L indique un temps d'accès standard de 100 ns (nanosecondes) combiné à la version Low Power (consommation minimale en veille). C'est une pièce New Old Stock (NOS) indispensable pour la restauration d'ordinateurs rétro (Macintosh vintage, Amiga), de synthétiseurs et échantillonneurs musicaux (Korg, Roland, Yamaha), ainsi que pour les cartouches de jeux vidéo à sauvegarde intégrée (Nintendo, Sega) et les cartes CPU industrielles.
Note technique :
Compatibilité Universelle (Le brochage standard 62256) : Le CXK58257AP respecte scrupuleusement le standard JEDEC de la RAM 62256. Il peut donc remplacer de manière transparente n'importe quelle puce de type 62256 défectueuse (Hitachi, Toshiba, Mitsubishi) sur une carte mère d'époque.
Broches de Contrôle Essentielles (DIP28) :
A0 à A14 (15 broches) : Bus d'adresses pour balayer les 32 768 octets.
I/O1 à I/O8 (8 broches) : Bus de données bidirectionnel.
CE barre (Chip Enable / broche 20) : Sélection de la puce (actif au niveau BAS).
OE barre (Output Enable / broche 22) : Commande de lecture (actif au niveau BAS).
WE barre (Write Enable / broche 27) : Commande d'écriture (actif au niveau BAS).
Alimentation : VCC en broche 28 (+5V) et GND en broche 14 (Masse).
Conseils Pro :
Le piège de la pile de sauvegarde qui fuit : Si vous utilisez cette puce NOS pour remplacer une RAM sur une carte d'époque dotée d'une pile ou d'un accumulateur de sauvegarde (comme sur les cartes mères de synthétiseurs ou d'ordinateurs rétro), nettoyez minutieusement le support de la puce. Les vapeurs acides des vieilles piles d'époque rongent souvent les pistes de cuivre connectées à la broche CE barre (broche 20). Si cette ligne est coupée ou oxydée, la puce refusera de passer en mode de veille basse consommation (Standby), ce qui videra votre pile neuve en quelques jours et causera des pertes de mémoire systématiques à l'extinction.
Vérification du format physique Large : Attention, ce modèle est un format DIP28 large (0,6 pouce). Si votre circuit imprimé d'époque est configuré pour une version CMS (SOP) ou pour une déclinaison "Skinny DIP" étroite (0,3 pouce), ce composant ne pourra pas être implanté sans adaptateur physique.
